Реферат



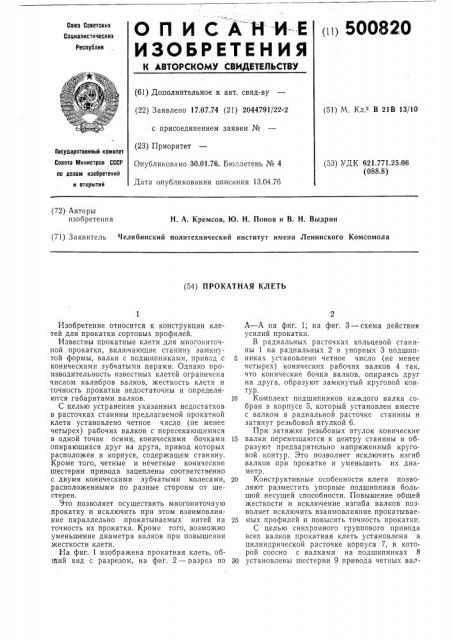

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

00 500820

Союз Советских

Социалистических

Республик (61) Дополнительное к авт, свид-ву (22) Заявлено 17.07.74 (21) 2044791 /22-2 с присоединением заявки № (23) Приоритет

Опубликовано 30.01.76. Бюллетень № 4

Дата опубликования описания 13.04.76 (51) М. Кл В 21В 13/10

Государственный комитет

Совета Министров СССР по делам изобретений н открытий (53) УДК 621,771.25.06 (088.8) (72) Авторы изобретения

Н. А. Кремсов, Ю. Н. Попов и В. Н. Выдрин (71) Заявитель Челябинский политехнический институт имени Ленинского Комсомола (54) ПРОКАТНАЯ КЛЕТЬ

Изобретение относится к конструкции клетей для прокатки сортовых профилей.

Известны прокатные клети для многониточной прокатки, включающие станину замкнутой формы, валки с подшипниками, привод с коническими зубчатыми парами. Однако производительность известных клетей ограничена числом калибров валков, жесткость клети и точность прокатки недостаточны и определяются габаритами валков.

С целью устранения указанных недостатков в расточках станины предлагаемой прокатной клети установлено четное число (не менее четырех) рабочих валков с пересекающимися в одной точке осями, коническими бочками опирающихся друг на друга, привод которых расположен в корпусе, содержащем станину.

Кроме того, четные и нечетные конические шестерни привода зацеплены соответственно с двумя коническими зубчатыми колесами, расположенными по разные стороны от шестерен.

Это позволяет осуществить многониточную прокатку и исключить при этом взаимовлияние параллельно прокатываемых нитей на точность их прокатки. Кроме того, возможно уменьшение диаметра валков при повышении жесткости клети.

На фиг. 1 изображена прокатная клеть, общий вид с разрезом, на фиг. 2 — разрез по

А — А на фиг. 1; на фиг, 3 — схема действия усилий прокатки.

В радиальных расточках кольцевой станины 1 на радиальных 2 и упорных 3 подшип5 никах установлено четное число (не менее четырех) конических рабочих валков 4 так, что конические бочки валков, опираясь друг на друга, образуют замкнутый круговой контур.

10 Комплект подшипников каждого валка собран в корпусе 5, который установлен вместе с валком в радиальной расточке станины и затянут резьбовой втулкой 6.

При затяжке резьбовых втулок конические

15 валки перемещаются к центру станины и образуют предварительно напряженный круговой контур. Это позволяет исключить изгиб валков при прокатке и уменьшить их диаметр.

20 Конструктивные особенности клети позволяют разместить упорные подшипники большой несущей способности. Повышение общей жесткости и исключение изгиба валков позволяет исключить взаимовлияние прокатывае25 мых профилей и повысить точность прокатки.

С целью синхронного группового привода всех валков прокатная клеть установлена в цилиндрической расточке корпуса 7, в которой соосно с валками на подшипниках 8

30 установлены шестерни 9 привода четных вал500820 ков и шестерни 10 привода нечетных валков.

Конические шестерни соединены с валками шпинделями 11.

Шестерни привода четных валков зацеплены с зубчатым колесом 12. Колесо установлено на подшипниках 13 и снабжено цилиндрическим зубчатым венцом.

Шестерни привода нечетных валков входят в зацепление с коническим зубчатым колесом

14, установленным на подшипниках 1 5. Цилиндрические зубчатые венцы обоих зубчатых колес входят в зацепление с одной и той же вал-шестерней 16 и вращаются в одном и том же направлении. Зацепления конических колес и шестерен привода четных и нечетных валков выполнены с различными конусными расстояниями, но равными передаточными числами. Это обеспечивает противоположно направленное вращение валков в каждой паре.

При перевалке прокатную клеть извлекают из расточки корпуса 7, предварительно разьединив шпиндели 11 с валками 4. Для замены валков втулки вывинчивают из станины 1 и извлекают валки вместе с комплектом подшипников 2 и 3. Установку валков и клети производят в обратном порядке.

Предлагаемая прокатная клеть может быть использована в мелкосерийном и массовом производстве фасонных профилей. На валках может быть нарезано большое количество калибров, что позволит прокатывать различные профили с минимальным запасом сменных

5 валков.

Формула изобретения

10 1. Прокатная клеть преимущественно для многониточной прокатки сортовых профилей, включающая станину замкнутой формы, валки с подшипниками, привод с коническими зубчатыми парами, отличающаяся тем, 15 что, с целью повышения жесткости клети, уменьшения диаметра валков и повышения производительности стана, в расточках станины установлено четное число (не менее четырех) рабочих валков с пересекающимися в

20 одной точке осями, коническими бочками опирающихся друг на друга, привод которых расположен в корпусе, содержащем станину.

2. Прокатная клеть по п. 1, отличающ а я с я тем, что, с целью осуществления

25 группового привода валков клети, четные и нечетные конические шестерни привода зацеплены соответственно с двумя коническими зубчатыми колесами, расположенными по разные стороны от шестерен.
