Реферат



РМЯ

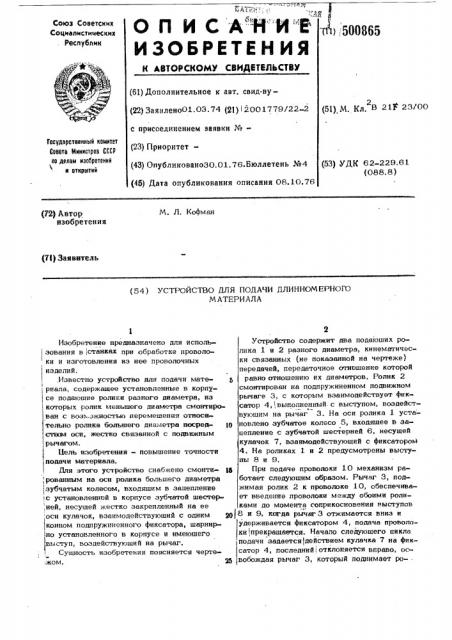

О П И С А""Н" И" Е

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистических. республик

А 500865 (61) Дополнительное к авт. свид-ву(22) Заявлено01.0Э.74 (21) I 2001779/22-2 с присоединением заявки №(23) Приоритет(43) Опубликовано30.01,76.Бюллетень №4 (45) Дата опубликования описания 08.10.76

Р ),м. л. В 21) 23/00

Государственный номитет

Совета Министров СССР оо делам иэооретений н отнрытий (53) УДК 62-229.61 (088. 8 ) M. Л. Кофман (72) Автор изобретения (54) УСТРОЙСТВО ДЛЯ ПОДАЧИ ДЛИННОМЕРНОГО

М АТЕРИАЛА

Изобретение предназначено для исполь-! зования и |станках при обработке проволоки и изготовления иэ нее проволочных изделий.

Известно устройство для подачи мате; риала, содержащее установленные в корпу се подающие ролики разного диаметра, из которых ролик меньшего диаметра смонтирован с воз>...эжностью перемещения относительно ролика болыаего диаметра посред- тв ствам оси, жестко связанной с подвижным

: рычагом.

Бель изобретения — повышение точности подачи материала.

Для этого устройство снабжено смонти, рованным на оси ролика большего диаметра зубчатым колесом, входящим в зацепление

Ic установленной в корпусе зубчатой шестер;ней, несущей жестко эакрепленный на ее оси кулачок, взаимодействующий с одним Я концом подпружиненного фиксатора, шарнирно установленного в корпусе и имеющего выступ, воздействующий на рычаг.

Сущность изобретения поясняется черте:жом. 25

Устройство содержит два подающих ролика 1 и 2 разного диаметра, кинематически связанных (не показанной на чертеже) передачей, передаточное отношение которой равно отношению их диаметров. Ролик 2 смонтирован на подпружиненном подвижном рычаге 3, с которым взаимодействует фиксатор 4, выполненный с выступом, воздействуюшим на рычаг 3. На оси ролика 1 уста новлено зубчатое колесо 5, входящее в зацепление с зубчатой шестерней 6, несущей кулачок 7, взаимодействующий с фиксатороМ

4. На роликах 1 и 2 предусмотрены выступы8и9.

При подаче проволоки 10 механизм работает следующим образом. Рычаг 3, поджимая ролик 2 к проволоке 10, обеспечивает введение проволоки между обоими роликами до момента соприкосновения выступов

8 и 9, когда рычаг 3 отжимается вниз и удерживается фиксатором 4, подача проволоки прекращается. Начало следующего цикла подачи задается действием кулачка 7 на фиксатор 4, последний отклоняется вправо, освобождая рычаг 3, который поднимает ро500865

<-оставитель Л.Черкасова

Техред E. Г!одурушина

Корректор

Редактор Т. Пилипенко

\Ькйэ

Тираж 1 0.77 Подписное

Ф1!П1!Ф!И1 Государственного комитета Совета Министров СССР, по лелем изобретений иоткГь1тий

Л 13ОЗ5, Москва, Ж-Э5, Раушская наб, д.4/5

Филиал ППП "Патент", г. Ужжрод, ул. Проектная, 4 лик 2 до зажатия проволоки 10 между роликами 2 и 1, начинается следующий цикл.

Кулачок 7 эа цикл совершает 1 оборот.

При необходимости подачи более длинных отрезков проволоки ролики 1 и 2 берут неодинаковых диаметров, причем обязательным условием должен быть такой подбор: диаметров роликов 1 и 2, чтобы через опре делг нное целое число оборотов любого иэ ро-, 1 ликов происходило соприкосновение высту-

: пов В и 9.

Формула изобретения

Устройсчэо для подачи длинномерного материала, содержащее установленные в,:корпусе подаюшие ролики разного диамет ра, из которых ролик меньшего диаметра смонтирован с возможностью перемешеФ ния относительно ролика большего диаметра посредством оси, жестко связанной с подвижным рыча ом, о т л и ч а ю ш е е с я тем, что, с целью повышения точности по,дачи, оно снабжено смонтированным на оси ролика большего диаметра зубчатым колесом, входящим в зацепление с установленной в ,корпусе зубчатой шестерней, несущей жестко закрепленный на ее оси кулачок, взаимодейст- вующий с одним концом подпружиненного фиксатора, шарнирно установленного в корпусе и имеющего выступ, воздействующий на рычаг.
