Электродная головка для шовной сварки

Электродная головка для шовной сварки

Иллюстрации

Показать все

Реферат

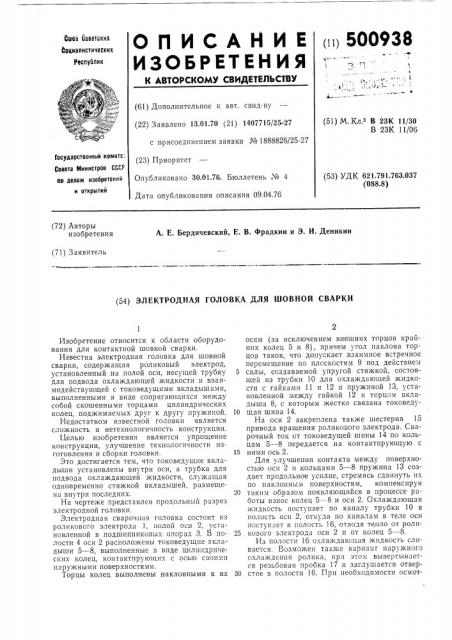

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ р 500938

Ьн1в йеетСКий социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 13.01.70 (21) 1407715/25-27 (51) М. Клз В 23К 11/30

В 23К 11/06 с присоединением заявки № 1888826/25-27

Госуаарственный комнта .

Совете Министров СССР по делам изобретений и открытий (23) Приоритет

Опубликовано 30,01.76. Бюллетень М0 4

Дата опубликования описания 09.04.76 (53) УДК 621.791.763,037 (088.8) (72) Авторы изобретения

А. E. Бердичевский, Е. В. Фрадкин и Э. И. Деникин (71) Заявитель (54) ЭЛЕКТРОДНАЯ ГОЛОВКА ДЛЯ ШОВНОЙ СВАРКИ

Изобретение относится к области оборудования для контактной шовной сварки.

Известна электродная головка для шовной сварки, содержащая роликовый электрод, установленный на полой оси, несущей трубку для подвода охлаждающей жидкости и взаимодействующей с токоведущими вкладышами, выполненными в виде сопрягающихся между собой скошенными торцами цилиндрических колец, поджимаемых друг к другу пружиной.

Недостатком известной головки является сложность и нетехнологичность конструкции.

Целью изобретения является упрощение конструкции, улучшение технологичности изготовления и сборки головки, Это достигается тем, что токоведущие вкладыши установлены внутри оси, а трубка для подвода охлаждающей жидкости, служащая одновременно стяжкой вкладышей, размещена внутри последних.

На чертеже представлен продольный разрез электродной головки.

Электродная сварочная головка состоит из роликового электрода 1, полой оси 2, установленной в подшиппиковых опорах 3. В полости 4 оси 2 расположены токоведущие вкладыши 5 — 8, выполненные в виде цилиндрических колец, контактирующих с осью своими наружными поверхностями.

Торцы колец выполнены наклонными к их осям (за исключением внешних торцов крайних колец 5 и 8), причем угол наклона торцов таков, что допускает взаимное встречное перемещение по плоскостям 9 под действием

5 силы, создаваемой упругой стяжкой, состоящей из трубки 10 для охлаждающей жидкости с гайками 11 и 12 и пружиной 13, установленной между гайкой 12 и торцом вкладыша 8, с которым жестко связана токоведу10 щая шина 14, На оси 2 закреплена также шестерня 15 привода вращения роликового электрода. Сварочный ток от токоведущей шины 14 по кольцам 5 — 8 передается на контактирующую с

15 ними ось 2.

Для улучшения контакта между поверхностью оси 2 и кольцами 5 — 8 пружина 13 создает продольное усилие, стремясь сдвинуть их по наклонным поверхностям, компенсируя

20 таким образом появляющийся в процессе работы износ колец 5 — 8 и оси 2. Охлаждающая жидкость поступает по каналу трубки 10 в полость оси 2, откуда по каналам в теле оси поступает в полость 16, отводя тепло от роли25 кового электрода оси 2 и от колец 5 — 8.

Из полости 16 о лаждающая жидкость сливается. Возможен также вариант наружного охлаждения ролика, при этом вывертывается резьбовая пробка 17 и заглушается отвер30 стие в полости 16. При необходимости осмот500938

Формула изобретения

ВаУа

Составитель Н. Тютченкова

Р сдактор Г. Л ановая Техред T. Курилко Корректор Н. Аук

Заказ 522/9 Изд. № 1040 Тираж 1178 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР ио делами нзоврстсш,й и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ра, ремонта или замены кольца 5--8, стянутые стяжкой, легко вынимаются из полости оси 2.

Электродная головка для шовной сварки, содержащая роликовый электрод, установленный на полой оси, несущей трубку для подвода охлаждающей жидкости и взаимодействующей с токоведущими вкладышами, выполненными в виде сопрягающихся скошенными торцами цилиндрических колец, поджимаемых друг к другу пружиной, отл и ч а ю щ а я с я

5 тем, что, с целью упрощения конструкции, улучшения технологичности изготовления и сборки головки, токоведущие вкладыши установлены внутри оси, а трубка для подвода охлаждающей жидкости, служащая одновремен10 но стяжкой вкладышей, размещена внутри по следних.
