Защитное устройство к прессу

Защитное устройство к прессу

Иллюстрации

Показать все

Реферат



() 500985

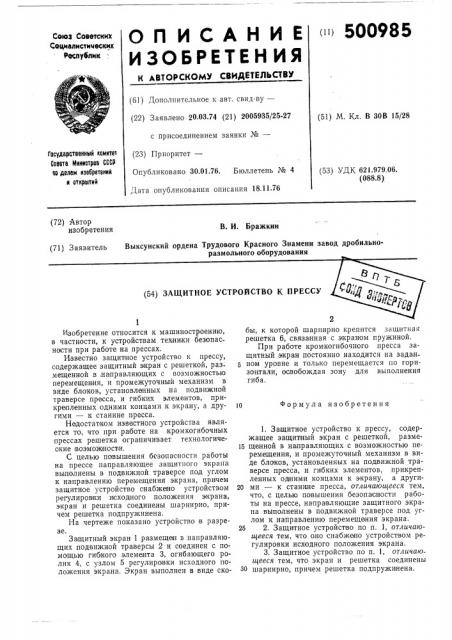

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 20,03.74 (21) 2005935/25-27 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 30.01.76. Бюллетень № 4

Дата опубликования описания 18.11.76 (51) М. Кл. В ЗОВ 15/28

Государственный комнтет

Совета Мнннстров СССР оо делам нзсоретвннй и открытнй (53) УДК 621.979.06. (088.8) (72) Автор изобретения

В. И. Бражкин

Выксунский ордена Трудового Красного Знамени завод дробильноразмольного оборудования (71) Заявитель формула изобретения

1 изобретение относится к машиностроению, в частности, к устройствам техники безопасности при работе на прессах.

Известно защитное устройство к прессу, содержащее защитный экран с решеткой, раз мещенной в,направляющих с возможностью перемещения, и промежуточный механизм в виде блоков, установленных на подвижной траверсе пресса, и гибких элементов, прикрепленных одними концами к экрану, а другими — к станине пресса.

Недостатком известного устройства является то, что при работе на кромкогибочных прессах решетка ограничивает технологические возмогиности, С целью повышения безопасности работы на прессе направляющее защитного экрана выполнены в подвижной траверсе под углом к направлению перемещения экрана, причем защитное устройство снабжено устройством регулировки и сход ного положения экрана, экран и решетка соединены шарнирно, причем решетка по дпружинена.

На чертеже показано устройство в разрезе.

Защитный экран 1 размещен в направляющих подвижной траверсы 2 и соединен с помощью гибкого элемента 3, огибающего ролик 4, с узлом 5 регулировки исходного положения экрана, Экран выполнен в виде скобы, к которой шарнирно крепится защитная решетка 6, связа нная с экраном пружиной.

При работе кромкогибочного пресса защитный экран постоянно находится на задан5 ном уровне и только перемещается по горизонтали, освобождая зону для выполнения гиба, 1, Защитное устройство к прессу, содержащее защитный экран с решеткой, разме15 щенной в направляющих с возможностью перемещения, и промежуточный механизм в виде блоков, установленных на подвижной траверсе пресса, и гибких элементов, прикрепленных одними концами к экрану, а други20 ми — к станине пресса, отличающееся тем, что, с целью повышения безопасности работы на прессе, направляющие защитного экрана выполнены в подвижной траверсе под углом к направлению перемещения экрана, 25 2. Защитное устройство по п. 1, отличающееся тем, что оно снабжено устройством регулировки исходного положения экрана.

3. Защитное устройство по п. 1, отличаю щееся тем, что экран и решетка соединены

ЗО шарнирно, причем решетка подпружи нена.

500985

Составитель В. Гринберг

Техред М. Семенов

Редактор E. Дайч

Корректор Е. Хмелева

МОТ, Загорский Филиал

Изд. Хо 1753 Тираж 529 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Я(-35, Раушская наб., д. 4/5
