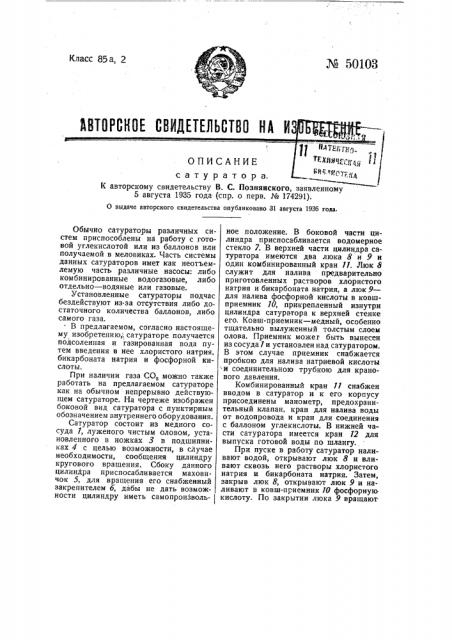

Класс 85а, 2
Х0 50103
К авторскому свидетельству В. С, Позняиского, заявленному
5 августа 1935 года (спр. о перв. № 174291).
О выдаче авторского свидетельства опубликовано 31 августа 1936 года.
Обычно сатураторы различных систем приспособлены на работу с готовой углекислотой или из баллонов или получаемой в меловиках. Часть системы данных сатураторов имет как неотъемлемую часть различные насосы: либо комбинированные водогазовые, либо отдельно — водяные или газовые.
Установленные сатураторы подчас бездействуют из-за отсутствия либо достаточного количества баллонов, либо самого газа.
В предлагаемом, согласно настоящему изобретению,, сатураторе получается подсоленная и газированная вода путем введения в нее хлористого натрия, бикарбоната натрия и фосфорной кислоты.
При наличии газа CO можно также работать на предлагаемом сатураторе как на обычном непрерывно действующем сатураторе. На чертеже изображен боковой вид сатуратора с пунктирным обозначением внутреннего оборудования.
Сатуратор состоит из медного сосуда 1, луженого чистым оловом, установленного в ножках 3 в подшипниках 4 с целью возможности, в случае необходимости, сообщения цилиндру кругового вращения. Сбоку данного цилиндра приспосабливается маховичок 5, для вращения его снабженный закрепителем б, дабы не дать возможности цилиндру иметь самопроизволь-
1 ное положение. В боковой части цилиндра приспосабливается водомерное стекло 7. В верхней части цилиндра сатуратора имеются два люка 8 и 9 и один комбинированный кран 11. Люк 8 служит для налива предварительно приготовленных растворов хлористого натрия и бикарбоната натрия, а люк 9— для налива фосфорной кислоты в ковшприемник 10, прикрепленный изнутри цилиндра сатуратора к верхней стенке его. Ковш-приемник †медн, особенно тщательно вылуженный толстым слоем олова. Приемник можег быть вынесен из сосуда 1 и установлен над сатуратором.
В этом случае приемник снабжается пробкою для налива натриевой кислоты и соединительною трубкою для кранового давления.
Комбинированный кран 11 снабжен вводом в сатуратор и к его корпусу присоединены манометр, предохранительный клапан, кран для налива воды от водопровода и кран для соединения с баллоном углекислоты. В нижней части сатуратора имеется кран 12 для выпуска готовой воды по шлангу.
При пуске в работу сатуратор наливают водой, открывают люк 8 и вливают сквозь него растворы хлористого натрия и бикарбоната натрия. Затем, закрыв люк 8, открывают люк 9 и наливают в ковш-приемник 10 фосфорнуюкислоту. По закрытии люка 9 вращают сосуд сатуратора. Остановив его, присоединяют к крану !2 шланг, по которому получают готовую газированную воду.
Предмет изобретения.
Сатуратор, состоящий из металлического сосуда с установленной внутри него мешалкой, отличающийся тем, что
1 он снабжен люком 8 для введения растворов хлористого и двууглекислого натрия и приемником 10 для налива в последний фосфорной кислоты с целью возможности получения газированной воды при отсутствии баллонов с углекислотой.
