Приспособление для автоматической смены уточных шпуль на ткацком станке

Приспособление для автоматической смены уточных шпуль на ткацком станке

Иллюстрации

Показать все

Реферат



(Класс 86 с, 21-- РЪ 501i 9

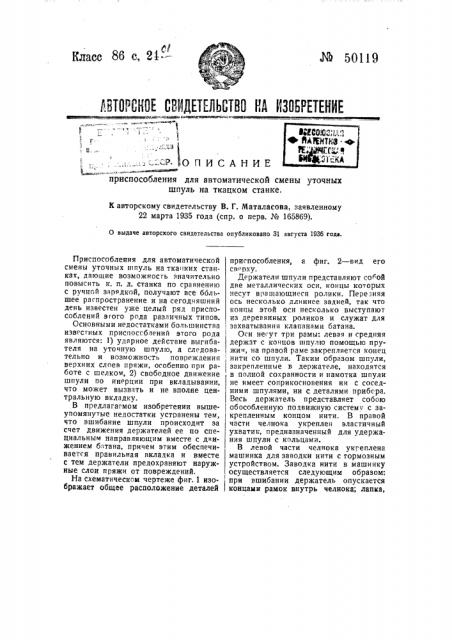

АВТОРСНОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИŠ— -1 г.

П ..-....:. Ы

О ПИСАНИЕ т,в=-=- - приспособления для автоматической смены уточных шпуль на ткацком станке.

К авторскому свидетельству В. Г. Маталасова, заявленному

22 марта 1935 года (спр. о перв. № 165869).

О выдаче авторского свидетельства опубликовано 31 августа 1936 года.

Приспособления для автоматической смены уточных шпуль íà ткапких станках, дающие возможносгь значительно повысить к. и. д. станка по сравнению с ручной зарядкой, получают все ббльшее распространение и на сегодняшний день известен уже целый ряд приспособлений эгого рода различных типов.

Основными недостатками большинства известных приспоссблений этого рода являются: 1) ударное действие выгибателя на уточную шпулю, а следовательно и возможность повреждения верхних слоев пряжи, особенно при работе с шелком, 2) свободное движение шпули по инерции при вкладывании, что может вызвать и не вполне центральную вкладку.

В предлагаемом изобретении вышеупомянутые недостатки устранены тем, что вшибание шпули происходит за счет движения держателей ее по специальным направляющим вместе с движением бптана, причем этим обеспечивается правильная вкладка и вместе с тем держатели предохраняют наружные слои пряжи от повреждений.

На схематическом чертеже фиг. 1 изображает общее расположение деталей приспособления, а фиг. 2 †в его сверху.

Держатели шпули представляют со ой две металлических оси, концы которых несут врашающиеся ролики. Перезняя ось несколько длиннее задней, так что концы этой оси несколько выступают из деревянных роликов и служат для

; захватывания клапанами батана.

Оси несут три рамы: левая и средняя держат с концов шпулю помощью пружин, на правой раме закрепляется конец ! нити со шпули. Таким образом шпули, закрепленные в держателе, находятся в полной сохранности и намотка шпули не имеет соприкосновения ни с соседними шпулями, ни с деталями прибсра.

Весь держатель и редставляет собою обособленную подвижную систему с закрепленным концом нити. В правой части челнока укреплен эластичный ухватик, предназначенный для удержания шпули с кольцами.

В левой части челнока укге плена машинка для заводки нити с тормозным устройством. Заводка нити в машинку осуществляется следующим образом: при вшибании держатель опускается концами рамок внутрь челнока; лапка, несущая конец нити от шпули, нажимая на горку рычага, отклоняет его, давая возможность нити свободно пройти не только в прорез машинки челнока, но и в раздвижные гребенки тормозной машинки, которые по выходе держателя из челнока смыкаются, извиьая уточную нить так, ч о нить с момента установки шпули в ухватике получает и завод и тогможение.

Схема прибора аверматической смены шпули изображен це фиг, 1. Кривая И является направляющей,:. по которой перемещается делатель ш пули. Вся дл: на направляющ%й может быть разделена на отдельные участки, которые обслуживаются деталями прибора, управляющими движенаями дер>ка еля на каждом отдельном участке.

Держатели, усгановле ные в магазине, задерживаются собачкой с, которая подает следующий держатель Д из магазина только после проведения смены шпули. Осуществляется это тесной связью запирающей собачки с рычагом Л помошью штанги Т.

Поданные держатели из магазина задерживаются рычагом z:îçâðàòír>ãî хода Р и Я и остаются в подготовленном положении для подачи держателя в клапаны батана.

Подача держателя в клапаны батана осуществляется рычагом- подателем .Ж, который приводится в движение батаном от курка Ф. При раооте рычага подателя,Ж держа ель захватывается вертикальными клапанами К, смо ти:ованными на батане и дьижется вмecтe с батаном к переднему положен IIo.

Вместе с держателем дв> жется и рычаг возвратного хода Р, Я, который в зависимости от работы детектора или освобождает держатель для вшибания или возвращает его обратно при недолете челнока.

Рычаг Л стоит на пути звижения держателя и при обратном его движении выводит свободный держатель из клапанов батана и одновременно через штангу Т отклоняет собачку С д я пропуска следующего держателя для вшибания.

На схеме работа основных узлов прибора показана в двух положениях (толстой и тонкой линией).

В переднем положении батана показано вшибание шпули. При обратном

,ходе батана клапаны К движут обратно ,, держатель, котор, и отклоняет рычаг Л., Отклонение рычага Л на определенный !

|угол используется при подготовке держателя Д к очередному вшибанию и для выхода свободного держателя Д в приемник. Отклоненная собачка С под, действием тяги Т позво 1яет держа-! ! телк> Д спуститься до крючка рычага Я

1 и занять положение для очередной подачи (на чертеже положение рычага Р, Я указано толстой линией).

При доработке початка электрошуп включает магнит ЭЛП, котор,.й, пригягивая рычаг И,дает возможность курку Т ста rr под упор У батана. При отходе батанз в заднее поло кение упор пере-! мещает курок Ф и рычаг 1 в по>о ке, ние, показанное тонкой линией, вследствие чего происходиг подача держателя Д в клапаны К. Захваченный держатель вместе с батаном идет к переднему положению. Вместе с держат."лем движется и рычаг Р, так как крючки рычага Я зацеплены за выступы держателя. При долете челнока детектор (рабо.-ающий на электри еском принцип ) включает электромагнит ЭМ11 и дает во можность рычагу P продолжать дви кение за держателем. Н.> дальнейшее его движение сопровожд ется расцеплением с держателем, так как на пути пальца рычага Я встречается го ка.

Расцепленный рычаг Р, Я остается свободным и возврзщ )ется под действием пружины в первоначальное положение, а держатель в клапанах батана продолжает свое движение для вкладывания шпули в челнок. В случае недолета челнока в момент смены шпуль детекто > не работает и упор В остается в опущенном положении, оставаясь на, пути движения бойка рычага P. Под действиея движущегося оойка упор В несколько падает назад, поворачивая угловой рычаг Е и опуская горизонтальное его плечо с приливом (положение указано тонкой линией). При повороте рычага Е прилив на горизонтальном плече становится на пути движения створок клапана батана, раздвигая их, отчего держатель возвращается на 3 за т под действием рычага Р, Я возвратного хода и смены шпуль пе происходит.

Предмет изобретения.

1. Приспособление д".я автоматической смены уточных шпуль на ткацком станке с применением подвижных держател, и для каждой шпули, отличающееся тем, что вместо вшибателя применены направляющие, прикрепленные к cTGHHHBM станка, выполненные по кривой и служащие для перемещения батаном держателей вместе со шпулями с целью вкладывання их в челнок, 2. Форма выполнения приспособления по и. 1, отличающаяся тем, что для возвращения держателя со шпулей в исходное положение при недолете челнока применен подпружиненный рычаг Р с собачкой,/(, а для освобождения держателей Д из клапанов К батана пред.,азначены приливы Е угловых рычагов I с упором У, находящимся под действием электромагнита, включаемого детекторным устройством только при правильном положении челнока.

3. Форма выполнения приспособления по и. 1, отличающаяся тем, что для подачи держателя в рабочее положение только после смены шпули применена задерживающая собачка С, связанная тягой Т с поворотно установленным рычагом Л, служащим для вывода держателя Д из клапанов К батана после смены швули и для отвода собачки С с пути держателей.
