Центробежная форсунка

Центробежная форсунка

Иллюстрации

Показать все

Реферат

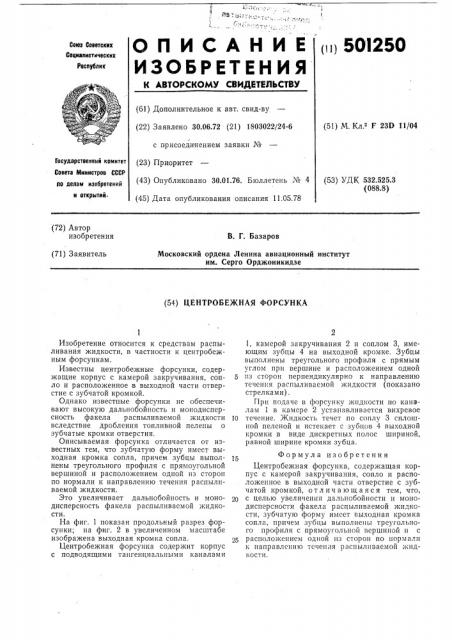

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

11ц 50 l250

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 30.06.72 (21) 1803022/24-6 с присоединением заявки № (51) М. Кл а F 23D 11/04

Совета Министров СССР по делам изобретений и открытий. (43) Опубликовано 30.01.76. Бюллетень № 4 (53) УДК 532.525.3 (088.8)

1 (45) Дата опубликования описания 11.05.78 (72) Автор изобретения

В. Г. Базаров (71) Заявитель

Московский ордена Ленина авиационный институт им. Серго Орджоникидзе (54) ЦЕНТРОБЕЖНАЯ ФОРСУНКА

Государственный комитет (23) г1риоритет

Изобретение относится к средствам распыливания жидкости, в частности к центробежным форсункам.

Известны центробежные форсунки, содержащие корпус с камерой закручивания, сопло и расположенное в выходной части отверстие с зубчатой кромкой.

Однако известные форсунки не обеспечивают высокую дальнобойность и моподисперсность факела распыливаемой жидкости вследствие дробления топливной пелены о зубчатые кромки отверстия.

Описываемая форсунка отличается от известных тем, что зубчатую форму имеет выходная кромка сопла, причем зубцы выполнаны треугольного профиля с прямоугольной вершиной и расположением одной из сторон по нормали к направлению течения распыливаемой жидкости.

Это увеличивает дальнобойность и монодисперсность факела распыливаемой жидкости.

На фиг. 1 показан продольный разрез форсунки; на фиг. 2 в увеличенном масштабе изображена выходная кромка сопла.

Центробежная форсунка содержит корпус с подводящими тангенциальпыми каналами

1, камерой закручивания 2 и соплом 3, имеющим зубцы 4 на выходной кромке. Зубцы выполнены треугольного профиля с прямым углом при вершине и расположением одной из сторон перпендикулярно к направлению течения распыливгемой жидкости (показано стрелками).

Лри подаче в форсунку жидкости по каналам 1 в камере 2 устанавливается вихревое

10 течение. Жидкость течет по соплу 3 сплошной пеленой и истекает с зубцов 4 выходной кромки в виде дискретных полос шириной, равной ширине кромки зубца.

Формула изобретения

Центробежная форсунка, содержащая корпус с камерой закручивания, сопло и расположенное в выходной части отверстие с зубчатой кромкой, отличающаяся тем, что, с целью увеличения дальнобойности и монодисперсности факела распыливаемой жидкости, зубчатую форму имеет выходная кромка сопла, причем зубцы выполнены треугольно10 профиля с прямоугольной вершиной и с расположением одной пз сторон по нормали к направлению течения распыливаемой жидкости.
