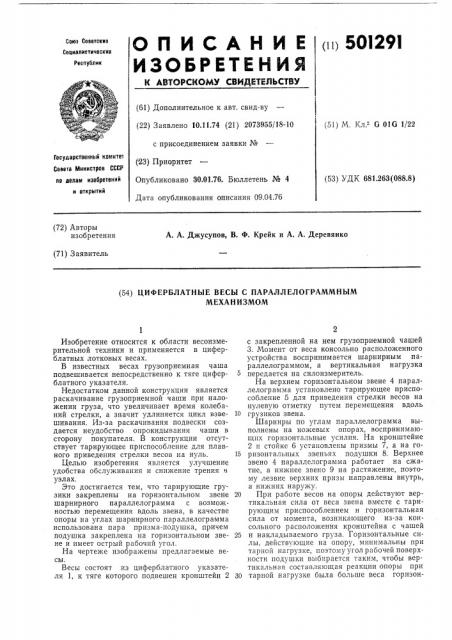

О Л И С А Н И Е (и) 50129l

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 10.11.74 (21) 2073955/18-10 с присоединением заявки № (23) Приоритет

Опубликовано 30.01.76. Бюллетень № 4

Дата опубликования описания 09.04.76 (51) М. Кл 2 G OIG 1/22

Государственный кол итет

Совета Министров СССР по делам изобретений и открытий (53) УДК 681.263(088.8) (72) Авторы изобретения

А. A. Джусупов, В. Ф. Крейк и А. А. Деревянко (71) Заявитель (54) ЦИФЕРБЛАТНЪ|Е ВЕСЫ С ПАРАЛЛЕЛОГРАММНЫМ

МЕХАНИЗМОМ

Изобретение относится к области весоизмерительной техники и применяется в циферблатных лотковых весах.

В известных весах грузоприемная чаша подвешивается непосредственно к тяге циферблатного указателя.

Недостатком данной конструкции является раскачивание грузоприемной чаши при наложении груза, что увеличивает время колебаний стрелки, а значит удлиняется цикл взвешивания. Из-за раскачивания подвески создается неудобство опрокидывания чаши в сторону покупателя. В конструкции отсутствует тарирующее приспособление для плавного приведения стрелки весов на нуль.

Целью изобретения является улучшение удобства обслуживания и снижение трения в узлах.

Это достигается тем, что тарирующие грузики закреплены на горизонтальном звене шарнирного параллелограмма с возможностью перемещения вдоль звена, в качестве опоры на углах шарнирного параллелограмма использована пара призма-подушка, причем подушка закреплена на горизонтальном звене и имеет острый рабочий угол.

На чертеже изображены предлагаемые весы.

Весы состоят из циферблатного указателя 1, к тяге которого подвешен кронштейн 2 с закрепленной на нем грузоприемной чашей

3. Момент от веса консольно расположенного устройства воспринимается шарнирным параллелограммом, а вертикальная нагрузка

5 передается на силоизмеритель.

На верхнем горизонтальном звене 4 параллелограмма установлено тарирующее приспособление 5 для приведения стрелки весов на нулевую отметку путем перемещения вдоль

10 грузиков звена.

Шарниры по углам параллелограмма выполнены на ножевых опорах, воспринимающих горизонтальные усилия. На кронштейне

2 и стойке 6 установлены призмы 7, а на го15 ризонтальных звеньях подушки 8. Верхнее звено 4 параллелограмма работает на сжатие, а нижнее звено 9 на растяжение, поэтому лезвие верхних призм направлены внутрь, а нижних наружу.

20 При работе весов на опоры действуют вертикальная сила от веса звена вместе с тарирующим приспособлением и горизонтальная сила от момента, возникающего из-за консольного расположения кронштейна с чашей

25 и накладываемого груза. Горизонтальные силы, действующие на опору, минимальны при тарной нагрузке, поэтому угол рабочей поверхности подушки выбпрается таким, чтобы вертикальная составляющая реакции опоры при

30 тарной нагрузке была больше веса горизон
