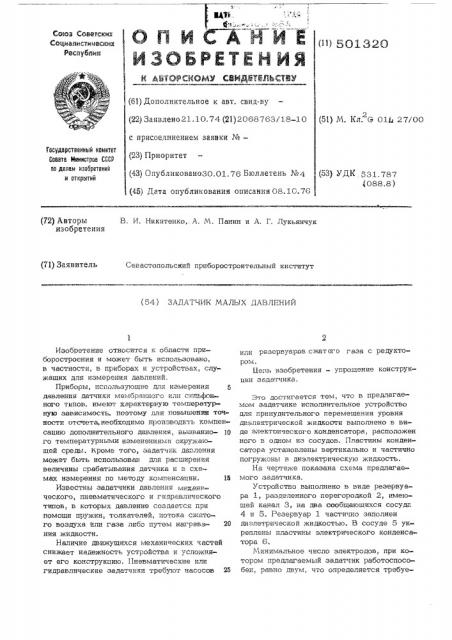

Й С А Н Й Е дц Ьо,з2о

ЙЗОБРЕТЕЙ ЙЯ

8 Р ВТОРСИОМу СВИдбт ЕЛЬСТВу (61) Дополнительное к авт. свид-ву (22) Заявлено 21.10.74 (21) 2068763i18-10 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано30.01.76 Бтоллетень ¹4 (45) Дата опубликования описания 08.10.76 (51) М. Кл. S 014 27/00

Государственный комитет

Сооете Ввистроа СССР оо делам изооретеиий и отирытий (53) УДК 581,787

<088.8) (72) Авторы изобретения

В, И. Никитенко,. А, М. Панин и A. Г. Лукьяччук (71) Заявитель

Севастопольский приборостроительный институт (54) ЗАДАТНИК МАЛЫХ ДАВЛЕНИЙ

Изобретение относитсч к области приборостроения и может быть использовано, в частности, в приборах и устройствах, служащих для измерения давлений.

Приборы, использующие для изме ренин давления датчики мемораннсгс или свутьфснного типов, имеют характерную температурную зависимость. поэтому для повыыения точности отсчета,необходимо производить компенсацию дополнительного давления, вызваннс- И го температурными изменениями окружающ8й среды . кроме того, задатчик даГ ления мсж8т быть использован для расширения величины срабатывания датчика и в схемах измерения по методу комгенсации. 15

Известны задатчики давления механ% ческого, пневматического и гидравлического типов t, B E0Topb х давление создается ilpB помощи пружин, толк телей, потока сжатого воздуха или газа либо путем нагрева- 2О ния жидкости.

Наличие движущихся механических частей снижает надежность устройства и усложняет его конструкцию. Пневматические или гидравлические зада1чики требуют насосов 2б или резервуаров сжатого газа с редуктоРОМ, Цель изсбретечия — упрощение конструкции задатчика.

Зтс достигается тем, что в предлагаемом задатчике исполнительное устройство для принудительного перемещения уровня диэлектрической жидкости выполнено в виде электпического конденсатора, расположен ного в одном из сосудов. Пластины кснденсат0ра устансвл8ны вертикально и частично погружены в диэлектрическую жидкость.

На чертеже показана схема предлагаемого задатчика, Устройство выполнено в виде резервуара 1, разделенного перегородкой 2, имеющей канал 3, на два сообщающихся cocyg;;

4 и 5. Резервуар 1 частично заполнен диэлетрической жидкостью. В сосуде 5 укреплены пластины эчектрического конденсаторе 6

Минимальное число электродов, при котором предлагаемый задатчик работоспособен, раенс двум, что определяется требуе
