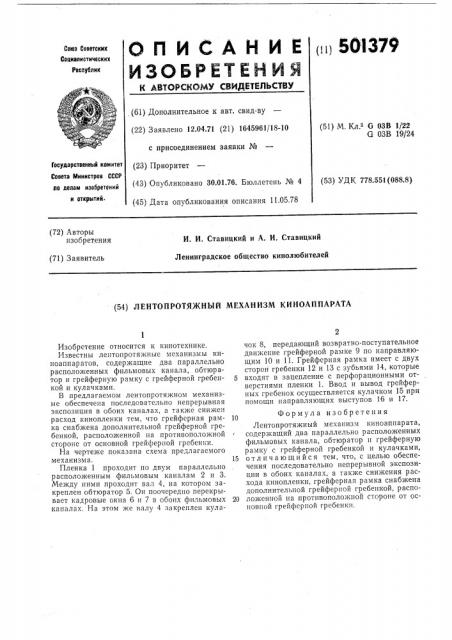

(ii! 50!379

Оп ИСАЙ И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВйДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Рвсоублик (61) Дополнительное к авт. свид-ву (22) Заявлено 12.04.71 (21) 1645961/18-10 с присоединением заявки № (23) Приоритет (43) Опубликовано 30.01.76. Бюллетень № 4 (45) Дата опубликования описания 11.05.78 (51) М. Кл 2 G ОЗВ 1/22

G ОЗВ 19/24

Государственный комитет

Совета Министров СССР ло делам изобретений и открытий. (53) УДК 778,551(088.8) (72) Авторы изобретения

И. И. Ставицкий и А. И. Ставицкий

Ленинградское общество кинолюбителей (71) Заявитель (54) ЛЕНТОПРОТЯЖНЫЙ МЕХАНИЗМ КИНОАППАРАТА

Изобретение относится к кинотехнике.

Известны лентопротяжные механизмы киноаппаратов, содержащие два параллельно расположенных фильмовых канала, обтюратор и грейферную рамку с грейферной гребенкой и кулачками.

В предлагаемом лентопротяжном механизме обеспечена последовательно непрерывная экспозиция в обоих каналах, а также снижен расход кинопленки тем, что грейферная рамка снабжена дополнительной грейферной гребенкой, расположенной на противоположной стороне от основной грейферпой гребенки.

На чертеже показана схема предлагаемого механизма.

Пленка 1 проходит по двум параллельно расположенным фильмовым каналам 2 и 3.

Между ними проходит вал 4, на котором закреплен обтюратор 5. Он поочередно перекрывает кадровые окна 6 н 7 в обоих фильмовых каналах. На этом >ке валу 4 закреплен кулачок 8, передающий возвратно-поступательное движение грейферной рамке 9 по направляющим 10 и 11. Грейферная рамка имеет с двух сторон гребенки 12 и 13 с зубьями 14, которые

5 входят в зацепление с перфорационными отверстиями пленки 1. Ввод и вывод грейферных гребенок осуществляется кулачком 15 при помощи направляющих выступов 16 и 17.

Формула изобретения

Лентопротяжный механизм киноаппарата, содержащий два параллельно расположенных фильмовых канала, обтюратор н грейферную рамку с грейферной гребенкой и кулачками, 15 отличающийся тем, что, с целью обеспечения последовательно непрерывной экспозиции в обоих каналах, а также снижения расхода кинопленки, грейферная рамка снабжена дополнительной грейферной гребенкой, распо20 ложенной на противоположной стороне от основной грейфсрпой гребенки.
