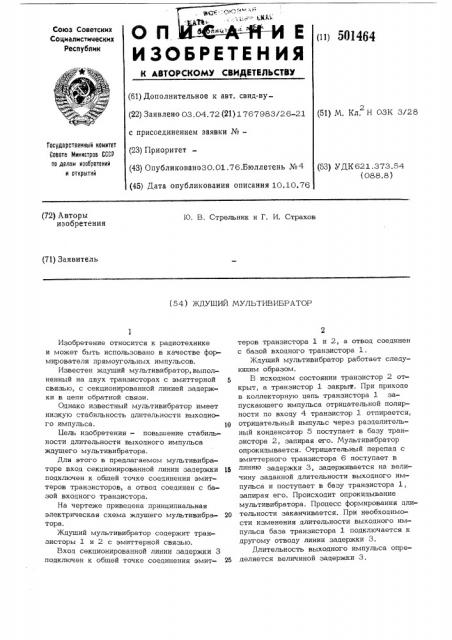

Союз Советских

Социалистических

Республик (») 501464

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 621.373.54 (088.8) (72) Авторы изобретения (71) Заявитель теров транзистора 1 и 2, а отвод соединен с базой входного транзистора 1.

Ждуший мультивибратор работает следующим образом.

В исходном состоянии транзистор 2 открыт, а транзистор 1 закрыт. При прихоце в коллекторную цепь транзистора 1 запускающего импульса отрицательной полярности по входу 4 транзистор 1 отпирается, отрицательный импульс через разделительный конценсатор 5 поступает в базу транзистора 2, запирая его. Мультивибратор опрокидывается, Отрицательный перепад с эмиттерного транзистора 6 поступает в задержки 3, задерживается на величину заданной длительности выходного импульса и поступает в базу транзистора 1, запирая его. Происходит опрокидывание мультивибратора. Процесс формирования длительности заканчивается. При необходимости изменения длительности выхоцного импульса база транзистора 1 подключается к ,цругому отводу линии зацержки 3.

Длительность выходного импульса определяется величиной задержки 3.

ЛКЧ l.

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву(22) Заявлено 03.04.72 (21) 1767983/26 21 с присоединением заявки №вЂ” (23) Приоритет (43) Опубликовано30.01,76.Áþëëåòåíü №4 (45) Дата опубликования описания 10.10.76

1О, B. Стрельник и Г. И. Страхов (54) ЖДУШИЙ МУЛЬТИВИБРАТОР

Изобретение относится к радиотехнике и может быть использовано в качестве формирователя прямоугольных импульсов.

Известен жцуший мультивибратор,выполненный на двух транзисторах с эмиттерной 5 связью, с секционированной линией задержки в цепи обратной связи.

Оцнако известный мультивибратор имеет низкую стабильность длительности выходнс го импульса. 10

Llewü изобретения — повышение стабильности длительности выходного импульса жцушего мультивибратора.

Для этого в предлагаемом мультивибраторе вход секционированной линии задержки 15 подключен к общей точке соединения эмиттеров транзисторов, а отвод соединен с базой вхоцного транзистора.

На чертеже привецена принципиальная электрическая схема ждущего мультивибра- 20 тора, Ждуший мультивибратор соцержит транзисторы 1 и 2 с эмиттерной связью.

Вход секционированной линии задержки 3 подключен к обшей точке соецинения эмит(51) М, Кл, Н 03К 3/28

° 1

Составитель К1 1ркин

Техред И.Карандашова

КоРРектоР Л.Орлова

Редактор Е.Карауловв

Тираж 1029 Подписное

ОНИ И ПИ Государственного комитета Совета Министров СССР по делам изобретений иоткрытий

113035, Москва, Ж 35, Раушская наб, д.4/5

Формула чзобретения

Ждущий мультивибратор, выполненный на двух транзисторах с эмиттерной связью, с секционированной линией задержки в це- 5 пи обратной связи, отличающийся

Филиал ППП "Патснт", г. Ужгород, ул. Просктная, 4 тем, что, с целью повышения стабильности длительности выходного импульса, вход секционированной линии задержки подключен к обшей точке соединения эмиттеров транзисторов, а отвод соединен с базой вхоцного транзистора.
