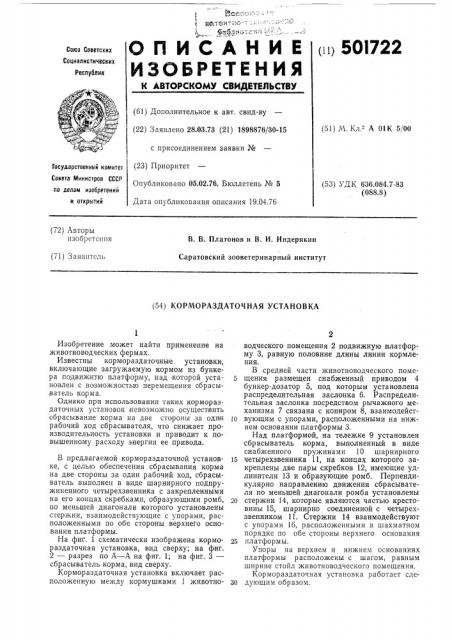

О П И C А Н И Е (и) 50I722
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик (61) Дополнительное к авт, свид-ву (22) Заявлено 28.03.73 (21) 1898876/30-15 с присоединением заявки зГв (23) Приоритет
Опубликовано 05.02.76. Бюллетень Ме 5
Дата опубликования описания 19.04.76 (51) М. Кл."- А 01К 5,100
Государственнык комитет
Совета Министров СССР (53) УДК 636.084.7-83 (088.8) ло делам изобретений и открытий (72) Авторы изобретсиия
В. В. Платонов и В. И. Индерякин
Саратовский зооветеринарный институт (71) Заявитель (54) КОРМОРАЗДАТОЧНАЯ УСТАНОВКА
Изобретение может найти применение на животноводческих фермах.
Известны кормораздаточные установки, включающие загружаемую кормом из бункера подвижную платфор му, над которой установлен с во|зможностью перемещения обрасыватель корма.
Однако при использовании таких кормораздаточных установок невозможно осуществить сбрасывание корма на две стороны за один рабочий ход сбрасывателя, что снижает производительность установки и приводит к повышенному расходу энергии ее привода.
В предлагаемой кормораздаточной установке, с целью обеспечения сбрасывания корма на две стороны за один рабочий ход, сбрасыватель выполнен в виде шарнирного подпружиненного четырехзвенника с закрепленными на его концах скребками, образующими ромб, по меньшей диагонали которого установлены стержни, взаимодействующие с упорами, расположенными по обе стороны верхнего основания платформы.
На фиг. 1 схематически изображена кормораздаточная установка, вид сверху; на фиг.
2 — разрез по А — А на фиг. 1; на фиг. 3— сбрасыватель корма, вид сверху.
Кормораздаточная установка включает расположенную между кормушками 1 животноводческого помещения 2 подвижную платформу 3, равную половине длины линии кормления.
В средней части животноводческого поме5 щения размещен снабженный приводом 4 бункер-дозатор 5, под которым установлена распределительная заслонка 6. Распределительная заслонка посредством рычажного механизма 7 связана с копиром 8, взаимодейст10 вующим с упорами, расположенными на нижнем основании платформы 3.
Над платформой, на тележке 9 установлен сбрасыв атель корма, выполненный в виде снабженного пружинами 10 шарнирного
15 четырехзвенника 11, на концах которого закреплены две пары скребков 12, имеющие удлинители 13 и образующие ромб. Перпендикулярно направлению движения сбрасывателя по меньшей диагонали ромба установлены
20 стержни 14, которые являются частью крестовины 15, шарнирно соединенной с четырехзвенником 11. Стержни 14 взаимодействуют с упорами 16, расположенными в шахматном порядке по обе стороны верхнего основания
25 платформы.
Упоры на верхнем и нижнем основаниях платформы расположены с шагом, равным ширине стойл животноводческого помещения.
Кормораздаточная установка работает сле30 дующим образом.
501722
При движении платформы вместе с кормосбрасывателем из левой половины животноводческого помещения в правую осуществляется;подача корма из бункера-дозатора на распределительную заслонку, которая, благода- 5 ря взаимодействию упоров платформы с копи- ( ром рычажного механизма заслонки распределяет отдозированные порции корма на две стороны платформы в шахматном порядке.
В крайнем правом положении бункер-доза- lo тор отключается, полностью загруженная кормом платформа останавливается и включается привод тележки, на которой установлен сбрасыватель корма. При перемещении сбрасывателя корма справа налево относительно непо- 16 движной платформы его стержни попеременно взаимодействуют с упорами правой и левой частей верхнего основания платформы, вызывая поворот шарнирного четырехзвенника то вправо, то влево. За счет этих поворотов 20 скребки четырехзвенника перемещаются по платформе, захватывают порции корма и сбрасывают их в кормушки на две стороны.
Когда будет сброшена последняя порция корма, включается привод платформы, которая перемещается вместе со сбрасывателем корма из правой половины животноводческого помещения в левую, и цикл повторяется.
Формула изобретения
Кормораздаточная установка, включающая загружаемую кормом из бункера подвижную платформу, над которой установлен с возможностью перемещения сбрасыватель корма, о тл ич а ю щ а я с я тем, что, с целью обеспечения сбрасывания корма на две стороны за один рабочий ход, сбрасыватель выполнен в виде шарнирного подпружиненного четырехзвенника с закрепленными на его концах скребками, образующими ромб, по меньшей диагонали которого установлены стержни, взаимодействующие с упорами, расположенными по обе стороны верхнего основания платформы.
