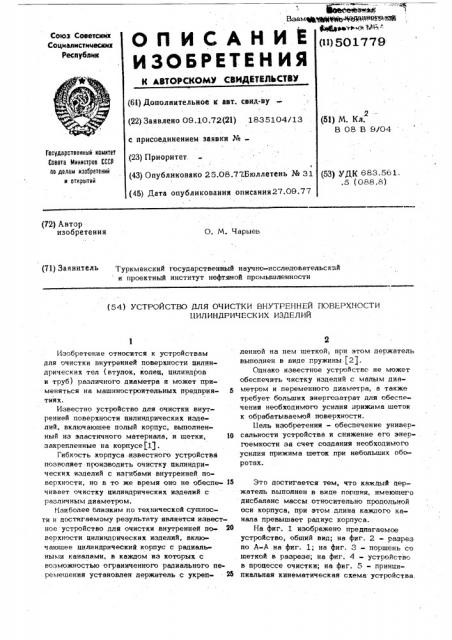

Маей.ьачеао, ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Взамф ущуд >мщтанщур щ феВом11тоевте МЙ " (и) 50 1 779

Союз Советских

Социалистимеских

Республик (6l) Дополнительное к авт. свид-ву (22) Заявлено 09.10.72(21) 1835104/13 с присоединением заявки № (51) М. Кл.

В 08 В 9/04

Государственный комитет

Совета Министров СССР оо делам изобретений н открьпнй (23) Ириоритет.

I (43) Опубликовано 25.08.77Бюллетень № 31 (53) УДК 683.561..5 (088.8) (45) Дата опубликования описания27,09.77 (72) Автор изобретении

О, М. Чарыев (71) За Явитель Туркменский государственный научно-исследовательский и проектный институт нефтяной промышленности (54) УСТРОЙСТВО ДЛЯ ОЧИСТКИ ВНУТРЕННЕЙ ПОВЕРХНОСТИ

БИЛИНДРИЧЕСКИХ ИЗДЕЛИЙ

Изобретение относится к устройствам для очистки внутренней поверхности цилиндрических тел (втулок, колец, цилиндров и труб) различного диаметра и может применяться на машиностроительных предприя- 5 тиях.

Известно устройство для очистки внутренней поверхности цилиндрических изделий, включающее полый корпус, выполненный из эластичного материала, и щетки, 10 закрепленные на корпусе (11 .

Гибкость .корпуса .известного устройства позволяет производить очистку цилиндрических изделий с изгибами внутренней поверхности, но в то же время оно не обеспе» 15 чивает очистку цилиндрических изделий с различным диаметром.

Наиболее близким по технической сущности и достягаемому результату является известное устройство для очистки внутренней по- _#_ верхности цилиндрических изделий, включающее цилиндрический корпус с радиальными каналами, в каждом из которых с возможностью ограниченного радиального перемещения установлен держатель с укреп- ха ленной на пем щеткой; при этом держатель выполнен в виде пружины.(2).

Однако известное устройство не может обеспечить чистку изделий с малым диаметром и переменного диаметра, а также требует больших энергозатрат для обеспе» чения необходимого усилия прижима щеток к обрабатываемой поверхности, Цель изобретения — обеспечение универсальности устройства и снижение его энергоемкости за счет создания необходимого усилия прижима щеток при небольших оборотах.

Это достигается тем, что каждый держатель выполнен в виде поршня, имеющего дисбаланс массы относительно продольной оси корпуса, при этом длина каждого канала превышает радиус корпуса.

На фиг. 1 изображено предлагаемое устройство, общий вид; на фиг. 2 - разрез по А-А на фиг. 1; на фиг. 3 «поршень со щеткой в разрезе ; на фиг. 4 - устройство в процессе очистки; на фиг. 5 — принципиальная кинематическая схема устройства.

5Oi 77О

Ю

1f
