Реферат

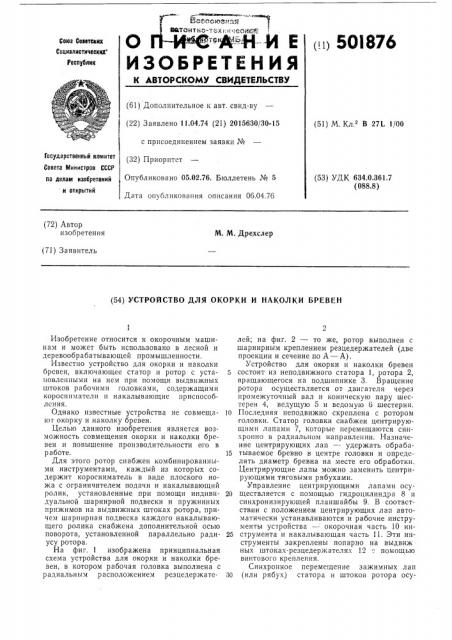

т е сООюзк я щк житно-т - и;--и 1,эс дел, -"-Ж- Н-И Е

ИЗСтБРЕТЕ Н И Я (! ц 50I876

Довз Севетсккк

Сокиалистическнк

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 11.04.74 (21) 2015630/30-15 с присоединением заявки № (32) Приоритет

Опубликовано 05.02.76. Бюллетень № 5

Дата опубликования описания 06.04.76 (51) М. Кл 2 В 27L 1/00

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 634.0.361.7 (088.8) (72) Автор изобретения

М. М. Дрехслер (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ОКОРКИ И НАКОЛКИ БРЕВЕН

Изобретение относится к окорочным машинам и может быть использовано в лесной и деревообрабатывающей промышленности, Известно устройство для окорки и наколки бревен, включающее статор и ротор с установленными на нем при помощи выдвижных штоков рабочими головками, содержащими короспиматели и накалывающие приспособления.

Однако известные устройства не совмещают окорку и наколку бревен.

Целью данного изобретения является возможность совмещения окорки и наколки бревен и повышение производительности его в р а боте.

Для этого ротор снабжен комбинированными инструментами, каждый из которых содержит коросниматель в виде плоского ножа с ограничителем подачи и накалывающий ролик, установленные при помощи индивидуальной шарнирной подвески и пружинных прижимов на выдвижных штоках ротора, причем шарнирная подвеска каждого накалывающего ролика снабжена дополнительной осью поворота, установленной параллельно радиусу ротора.

На фиг. 1 изображена принципиальная схема устройства для окорки и наколки бревен, в котором рабочая головка выполнена с радиальным расположением резцедержателей; на фиг. 2 — то же, ротор выполнен с шарнирным креплением резцедержателей (две проекции и сечение по А — А).

Устройство для окорки и наколки бревен

5 состоит из неподвижного статора 1, ротора 2, вращающегося на подшипнике 3. Вращение ротора осуществляется от двигателя через промежуточный вал и коническую пару шестерен 4, ведущую 5 и ведомую 6 шестерни.

10 Последняя неподвижно скреплена с ротором головки. Статор головки снабжен центрирующими лапами 7, которые перемещаются синхронно в радиальном направле" èè. Назначение центрирующих лап — удержать обраба15 тываемое бревно в центре головки и определять диаметр бревна на месте его обработки, Центрирующие лапы можно заменить центрирующими тяговыми рябухами.

Управление центрирующими лапами осу20 ществляется с помощью гидроцилиндра 8 и синхронизирующей планшайбы 9. В соответствии с положением центрирующих лап автоматически устанавливаются и рабочие инструменты устройства — окорочная часть 10 ин25 струмента и накалывающая часть 11. Эти инструменты закреплены попарно на выдвиж ных штоках-резцедержателях 12 - помош,ью винтового крепления.

Синхронное перемещение зажимных лап

30 (или рябух) статора и штоков ротора осу501876

65 ществляется за счет планетарного механизма 13 и планшайбы ротора 14.

Регулировка и поднастройка глубины накалывания может производиться во время работы (на ходу) с помощью дополнительного гидроцилиндра (серводвигателя) 15, смещающего шестерню статора относительно копира статора в требуемом направлении, При этом инструмент перемещается к центру головки при необходимости увеличить глубину наколки или инструмент перемещается от центра головки — при необходимости уменьшить глубину наколки.

Окорочная часть инструмента 10 представляет собой ножевую головку с плоским ножом 16, установленным параллельно образующей бревна или под углом к ней, с ограничителем подачи 17 в виде стальной линейки, закрепленной с некоторым превышением параллельно лезвию ножа. Ножевая головка имеет пружинную плавающую подвеску, позволяющую самоустанавливаться ей в соответствии с формой боковой поверхности окоряемого бревна и независимо от положения второй, накалывающей части, комбинированного инструмента. Эта часть инструмента расположена по ходу подачи бревна за окорочной частью и представляет собой накалывающий ролик (барабан) с индивидуальной подвеской, обкатывающий при вращении ротора боковую поверхность бревна. Шарнирная подвеска ролика снабжена двойной пружиной 18, обеспечивающей достаточную глубину накалывания поверхности бревна.

Накалывающие ролики не имеют самостоятельного привода, а вращаются при обкатывании ими поверхности бревна во время вращения ротора. По ободу накалывающего ролика в определенном порядке и частоте расположены шипы-иглы, имеющие индивидуальное крепление. Накалывающий ролик свободно вращается на оси 19, которая установлена в щеках подвесок 20. Щеки подвески закреплены на оси 21. Такая подвеска позволяет накалывающему ролику самоустанавливаться в направлении суммарного вектора, определяемого двумя составляющими: скоростью вращения инструмента и скоростью осевой подачи бревна. В процессе работы устройства величины этих скоростей меняются в значительных пределах, в связи с чем меняется автоматически угол установки накалывающего ролика к продольной оси бревна.

Вместо ротора с радиальным расположением резцедержателей в установке может быть установлен ротор с шарнирным креплением резцедержателей.

Резцедержатель 22 шарнирно закреплен на роторе 2 головки с помощью оси 23.

Резцедержатель состоит из трех частей: средней части резцедержателя, консольной части 24 с роликом 25 и концевой его части 26, имеющей П-образную форму и служа10

4 щей для закрепления оси 27 накалывающего ролика 28. Самоустановка накалывающего ролика под требуемый угол к оси бревна осуществляется автоматически за счет шарнирного закрепления концевой части резцедержателя. Ось этого шарнира 29 закреплена на средней части резцедержателя, который имеет прилив, на котором смонтирована отдельная подвеска окорочного инструмента. Окорочный инструмент 10 имеет индивидуальную шарнирно-пружинную подвеску, аналогичную описанной ранее. Управление резцедержателями этого типа осуществляется кулачками 30, закрепленными на кольцевой шестерне 31 ротора головки.

Работает устройство следующим образом.

Перед подачей очередного бревна в головку центрирующие лапы и вместе с ними резцедержатели с инструментами раздвигают, обеспечивая вход бревна в ротор головки свободно, без ударов о вращающиеся инструменты и без больших нагрузок на подающее устройство. Без остановки движения бревна зажимные лапы центрируют его в головке и зажимают с усилием, достаточным для устранения возможного проворачивания его при обработке. Одновременно и синхронно с лапами сдвигаются резцедержатели, опуская комбинированный инструмент на поверхность бревна — в этот момент начинается процесс окорки бревна и наколки окорочной поверхности. Значительное по величине усилие прижатия накалывающих роликов создается уже после захода роликов на поверхность бревна, что позволяет осуществлять непрерывный процесс работы устройства без остановки ротора головки для заправки очередного бревна.

Управление инструментами осуществляется автоматически в соответствии с положением центрирующих лап или рябух, определяющих диаметр бревна в месте обработки.

При необходимости устройство может только делать окорку или только наколку, при этом соответствующие части инструмента снимаются.

Предмет изобретения

1. Устройство для окорки и наколки бревен, включающее статор и ротор с установленными на нем при помощи выдвижных штоков рабочими головками, содержащими коросниматели и накалывающие приспособления, отличающееся тем, что, с целью возможности совмещения окорки и наколки бревен и повышения производительности его в работе, ротор снабжен комбинированными инструментами, каждый из которых содержит коросниматель в виде плоского ножа с ограничителем подачи и накалывающий ролик, установленные при помощи индивидуальной шарнирной подвески и пружинных прижимов на выдвижных штоках ротора.

501876

2. Устройство по п. 1, отличающееся тем, что шарнирная подвеска каждого накалывающего ролика снабжена дополнительной осью поворота, установленной параллельно радиусу ротора.

501876

27

9Ъ г 2

С оста и и телы P. Л ю манов !

;ipеz М. Семенов

1 едяктор В. Смирягина

Корректоры: Е. Давыдкина и В. Дод

Заказ 924/14 Изд. № 2!2 Тира;к 653 Подписное

ЦН1!И11И Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4, 5

Типография, и1>. Сапуиоиа, 2
