Реферат

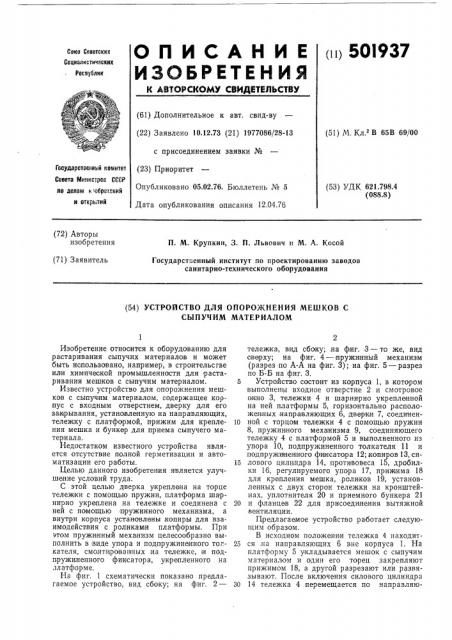

О П И С А Н И Е (1ц 501937

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сеюз Саеетских

Ссцизлистимеских

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 10.12.73 (21) 1977086/28-13 с присоединением заявки № (23) Приоритет

Опубликовано 05.02.76. Бюллетень № 5 (51) М, Кл В 65В 69/00

Гесудзрстзеииый комитет

Саеетз Мииистрсе СССР по деизм итебретеиий и открытий (53) УДК 621.798.4 (088.8) Дата опубликования описания 12.04.76 (72) Авторы изобретения

П. М. Крупкин, 3. П. Львович и М. А. Косой (71) Заявитель

Государственный институт по проектированию заводов санитарно-технического оборудования (54) УСТРОИСТВО ДЛЯ ОПОРОЖНЕНИЯ МЕШКОВ С

СЫПУЧИМ МАТЕРИАЛОМ

Изобретение относится к оборудованию для растаривания сыпучих материалов и может быть использовано, например, в строительсгве или хим1ичвской промьппленности для растаривания мешков с сыпучим материалом.

Известно устройство для опорожнения мешков с сыпучим материалом, содержащее корпус с входным отверстием, дверку для его закрьзвания, установленную на направляющих, тележку с платформой, прижим для крепления мешка и бункер для приема сыпучего матер.и ал а.

Недостатком известного устройства является отсутствие полной герметизации и автоматизации его работы.

Целью данного изобретения является улучшвние условий труда.

C этой целью дверка укреплвна на торце тележки с помощью пружин, платформа шарнирно укреплена на тележке и соединена с ней с помощью пружинного механизма, а внутри корпуса установлены копиры для взаимодейспвия с роликам и платформы. При этом пружинный механизм целесообразно выполнить в виде упора и подпружинвнного тог:кателя, смонтированных,на тележке, IH подпружиненного фиксатора, укрвпленного на платформе.

На фиг. 1 схематически показано првдлагаемое устройство, вид сбоку; на фиг. 2— тележка, вид сбоку; на фланг. 3 — то же, вид сверху; на фиг. 4 — пружинный механизм (разрез по А-А на фиг, 3); на фиг. 5 — разрез по Б-Б на ф.иг. 3.

5 Устройство состоит из корпуса 1, в,котором выполнены входное отверстие 2 и смотровое окно 3, тележки 4 и шарнирно укрепленной на ней платформы 5, горизонтально расположен ных,направляющих 6, дверки 7, соединен10 ной с торцом тележки 4 с помощью пружин

8, пружин ного механизма 9, соединяющего тележку 4 с платформой 5 и выполненного из упора 10, подпружиненного толкателя 11 и подпружиненного фяксатора 12; копиров 13,си15 лового цилиндра 14, противовеса 15, дробилки 16, регулируемого упора 17, прижима 18 для крепления мешка,,роликов 19, установленных с двух сторон тележки на кронштейнах, уплотнителя 20 и приемного бункера 21

20 и фланцвв 22 для присоединения вытяжной ввнтиляции.

Предлагаемое устройство работает следующим образом.

В исходном положенная тележка 4 находит25 ся,на направляющих 6 вне корпуса 1. На платформу 5 укладывается мешок с сыпучим материалом и один его торец закрепляют прижимом 18, а другой разрезают или развязывают. После включения силового цилиндра

30 14 тележка 4 перемещается по направляю501937

3 щим 6 и входит внутрь корпуса 1. При этом дверка 7 закрывает входное отверстие 2, а поскольку тележка продолжает движение пружины 8 сжимаются, плотно прижимая уплотнитель 20 к корпусу 1, обеспечивая надежную герметизацию устройства.

Тележка 4 д вижется до встречи толкателя

11 с упором 10, при этом пружина 23 сжимается, а толкатель 11, перемещаясь, воздействует,на фиксатор 12 пружинного механизма 9. Пружина 24 сжимается, фиксатор 12 соскакивает с упора 10,:и платформа 5 опрокидывается, поворачиваясь вокруг оси 25 на угол, достаточный для пол ного опорожнения мешка. Ролики 19 попадают на копиры 13.

Удар роликов 19 о копиры 13 смягчается с помощью амортизаторов, не псжазанных на чертеже.

Далее тележка 4 с помощью цилиндра 14 и противовеса 15 возвращается в исходное положение. Од повременно ic этим ролики 19 скользят по копирам 13, а платформа 5 в конце обратного хода тележки 4 занимает горизантальное положение, а фиксатор 12 п ружинного механизма 9 входит в зацепление с упором 10, обеспечивая надежное соединение платформы 5 с тележкой 4.

Затем пустой мешок освобождается от прижима 16, а на его место укладывается новый, и цикл повторяется.

Сыпучий материал попадает сначала в дробилку 7, а затем в бункер 8. Благодаря тому, что в бункере создается небольшое разрежение, сыпучий материал не поднимается через д|робилку вверх вместе с потоком воздуха, который он вытесняет из бункера.

5 Избыток воздуха, после заполнения объема приемного бункера 21 .сыпучи|м материалом отсасывается через фланцы 22, что значительно уменьшает пыление при опорожнении мешков с сыпучим материалом.

Формула изобретения

1. Устройство для опорожнения мешков с сыпучим материалом, .содержащее корпус с входным отверстием, дверку для его закрывания, установленную на направляющих тележку с платформой, прижим для крепления мелка и бункер для приема сыпучего мате20 риала, отличающееся тем, что, с целью улучшения условия труда, д верка укреплена на торце тележки с помощью пружин, платформа шарнврно укреплена на тележке и соединена с ней с помощью пружинного ме25 ханизма, а внутри корпуса установлены копиры для взаимодействия с роликами платформы.

2. Устройство по п. 1, отличающееся тем, что пружинный механизм включает упор

30 и подпружиненный толкатель, смонтированные на тележке, и подпружиненный фиксатор, укрепленный на платформе.
