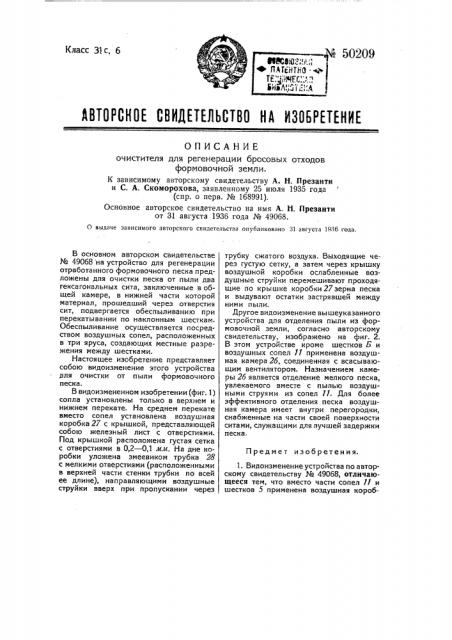

ОПИСАНИЕ очистителя для регенерации бросовых отходов формовочной земли.

К зависимому авторскому свидетельству А. Н. Презанти и С. А. Скоморохова, заявленному 25 июля 1935 года (спр. о перв. № 168991).

Основное авторское свидетельство на имя А. H. Презанти от 31 августа 1936 года № 49068.

0 выдаче зависимого авторского свидетельства опубликовано 31 августа 19аб года.

Предмет изобретения.

В основном авторском свидетельстве № 49068 на устройство для регенерации отработанного формовочного песка предложены для очистки песка от пыли два гексагональных сита, заключенные в общей камере, в нижней части которой материал, прошедший через отверстия сит, подвергается обеспыливанию при перекатывании по наклонным шесткам.

Обеспыливание осуществляется посредством воздушных сопел, расположенных в три яруса, создающих местные разрежения между шестками.

Настоящее изобретение представляет собою видоизменение этого устройства для очистки от пыли формовочного песка.

В видоизмененном изобретении (фиг. 1) сопла установлены только в верхнем и нижнем перекате. На среднем перекате вместо сопел установлена воздушная коробка 27 с крышкой, представляющей собою железный лист с отверстиями.

Под крышкой расположена густая сетка с отверстиями в 0,2 — 0,1 лл. На дне коробки уложена змеевиком трубка 28 с мелкими отверстиями (расположенными в верхней части стенки трубки по всей ее длине), направляющими воздушные струйки вверх при пропускании через трубку сжатого воздуха. Выходящие через густую сетку, а затем через крышку воздушной коробки ослабленные воздушные струйки перемешивают проходящие по крышке коробки 27зерна песка и выдувают остатки застрявшей между ними пыли.

Другое видоизменение вышеуказанного устройства для отделения пыли из формовочной земли, согласно авторскому свидетельству, изображено на фиг. 2.

В этом устройстве кроме шестков Б и воздушных сопел ll применена воздушная камера 2б, соединенная с всасывающим вентилятором. Назначением камеры 2б является отделение мелкого песка, увлекаемого вместе с пылью воздушными струями из сопел 11. Для более эффективного отделения песка воздушная камера имеет внутри перегородки, снабженные на части своей поверхности ситами, служащими для лучшей задержки песка.

1. Видоизменение устройства по авторскому свидетельству № 49068, отличающееся тем, что вместо части сопел 11 и ! шестков 5 применена воздушная коробна, снабженная внутри трубкой с отверстиями для подвода воздфМ и сетчатой крышкой для выделения пыли при прохождении по последней обеспыливаеиого материала.

2. При устройстве по авторскому свидетельству № 49068 применение воздушной камеры 2б для выделения извлеченного песка из отсосанной пыли.
