Навесной рабочий орган для перемещения сыпучих материалов

Навесной рабочий орган для перемещения сыпучих материалов

Иллюстрации

Показать все

Реферат

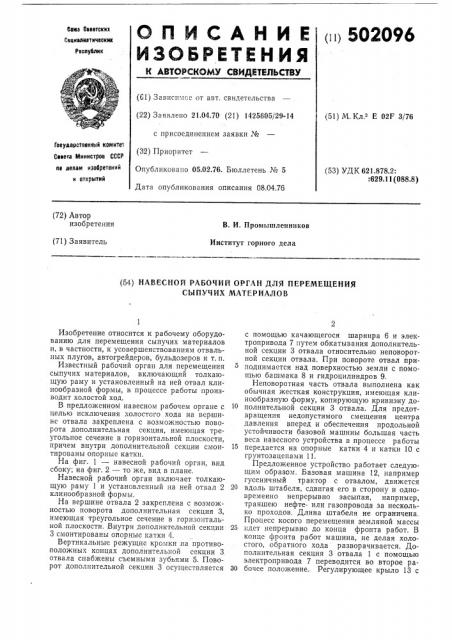

р 502096

Вовэ Свввтских

Свциааавтическик

Рвсиублик

К АВТОРСКОМУ СВйдЕТЕДЬСТВУ (Gl) Зависпмое от авт, свидетельства (22) Заявлено 21.04.70 (21) 1425605/29-14 с присоединением заявки № (32) Приоритет

Опубликовано 05.02.76. Бюллетень № 5

Дата опубликования описания 08.04.76 (51) М. Кл.2 Е 02F 3/76

Государственный комитет

Совета Министров СССР ое дедам изовретеный н открытий (53) УДК 621.878.2:

:629.11 (088.8) (72) Автор изобретения

В, И. Промышленников (71) Заявитель

Институт горного дела (54) НАВЕСНОЙ РАБОЧИЙ ОРГАН ДЛЯ ПЕРЕМЕЩЕНИЯ

СЫПУЧИХ МАТЕРИАЛОВ

Изобретение относится к рабочему оборудованию для перемещения сыпучих материалов и, в частности, к усовершенствованиям отвальных плугов, автогрейдеров, бульдозеров и т. п.

Известный рабочий орган для перемещения сыпучих материалов, включающий толкающую раму и установленный на ней отвал клинообразной формы, в процессе работы производит холостой ход.

В предложенном навесном рабочем органе с 10 целью исключения холостого хода на вершине отвала закреплена с возможностью поворота дополнительная секция, имеющая треугольное сечение в горизонтальной плоскости, причем внутри дополнительной секции смон- 15 тированы опорные катки.

На фиг. l — навесной рабочий орган, вид сбоку; на фиг. 2 — то же, вид в плане.

Навесной рабочий орган включает толкающую раму l и установленный на ней отвал 2 20 клинообразной формы.

На вершине отвала 2 закреплена с возможностью поворота дополнительная секция 3, имеющая треугольное сечение в горизонтальной плоскости. Внутри дополнительной секции 25

3 смонтированы опорные катки 4.

Вертикальные режущие кромки на противоположных концах дополнительной секции 3. отвала снабжены съемными зубьями 5. Поворот дополнительной секции 3 осуществляется ЗО с помощью качающегося шарнира 6 и электропривода 7 путем обкатывания дополнительной секции 3 отвала относительно неповоротной секции отвала. При повороте отвал приподнимается над поверхностью земли с помощью башмака 8 и гидроцилиндров 9.

Неповоротная часть отвала выполнена как обычная жесткая конструкция, имеющая клинообразную форму, копирующую кривизну дополнительной секции 3 отвала. Для предотвращения недопустимого смещения центра давления вперед и обеспечения продольной устойчивости базовой машины большая часть веса навесного устройства в процессе работы передается на опорные катки 4 и катки 10 с грунтозацепами 11.

Предложенное устройство работает следующим образом. Базовая машина 12, например гусеничный трактор с отвалом, движется вдоль штабеля, сдвигая его в сторону и одновременно непрерывно засыпая, например, траншею нефте- или газопровода за несколько проходов. Длина штабеля не ограничена.

Процесс косого перемещения земляной массы идет непрерывно до конца фронта работ. В конце фронта работ машина, не делая холостого, обратного хода разворачивается. Дополнительная секция 3 отвала 1 с помощью электропривода 7 переводится во второе рабочее положение. Регулирующее крыло 13 с

502096

Формула изобретения

Составитель Б. Спивак

Техред А. Камышникова

Редактор И. Квачадзе

Корректор 3. Тарасова

Заказ 612/17 Изд. Ме 224 Тираж 830 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 поддоном 14, находившееся в работе, складывается, а второе регулирующее крыло выдвигается. Машина начинает двигаться в обратном направлении, осуществляется сдвиг штабеля в необходимую сторону.

1. Навесной рабочий орган для перемещения сыпучих материалов, включающий толкающу1о раму и установленный на ней отвал клинообразной формы, отличающийся тем, что, с целью исключения холостого хода, на вершине отвала закреплена с возможно5 стью поворота дополнительная секция, имеющая треугольное сечение в горизонтальной плоскости.

2. Орган по п. 1, отличающийся тем, что внутри дополнительной секции смонтиро10 ваны опорные катки.
