Реферат



() 502179

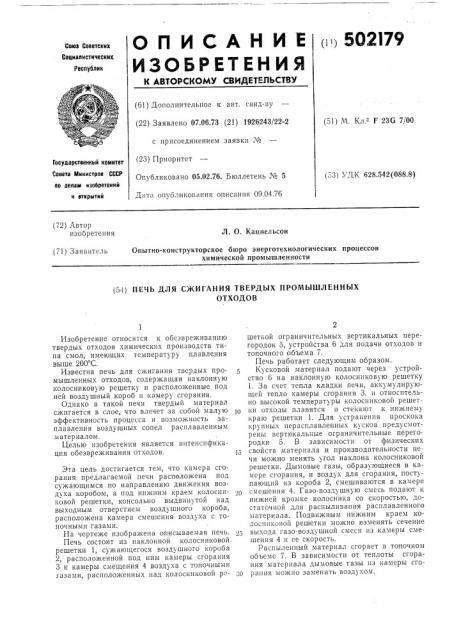

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Социалистических республик (61) Дополнительное к авт, свид-ву (22) Заявлено 07.06.73 (21) 1926243/22-2 (51) М. Кл F 23G 7/00 с присоединением заявки ¹ (23) Приоритет

Опубликовано 05.02.76. Бюллетень № 5

Дата опубликогания описания 09.04.76

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 628.542(088.8) (72) Автор изобретения

Л. О. Ка цн ел ь сон

Опытно-конструкторское бюро энерготехнологических процессов химической промышленности (71) Заявитель (54) ПЕЧЬ ДЛЯ СЖИГАНИЯ ТВЕРДЪ|Х ПРОМЫШЛЕННЫХ

ОТХОДОВ

Изобретение относится к обезвреживанию твердых отходов химических производств типа смол, имеющих температуру плавления выше 200 С.

Известна печь для сжигания твердых промышленных отходов, содержащая наклонную колосниковую решетку и расположенные под ней воздушный короб и камеру сгорания.

Однако в такой печи твердый материал сжигается в слое, что влечет за собой малую эффективность процесса и возможность заплавления воздушных сопел расплавленным материалом.

Целью изобретения является интенсификация обезвреживания отходов.

Эта цель достигается тем, что камера сгорания предлагаемой печи расположена под сужающимся по направлению движения воздуха коробом, а под нижним краем колосниковой решетки, консольно выдвинутой над выходным отверстием воздушного короба, расположена камера смешения воздуха с топочными газами.

На чертеже изображена описываемая печь.

Печь состоит из наклонной колосниковой решетки 1, сужающегося воздушного короба

2, расположенной под ним камеры сгорания

3 и камеры смещения 4 воздуха с топочными газами, расположенных над колосниковой рещеткой ограничительных вертикальных перегородок 5, устройства 6 для подачи отходов и топочного объема 7.

Печь работает следующим образом.

Кусковой материал подают через устройство 6 на наклонную колосниковую решетку

1, За счет тепла кладки печи, аккумулирующей тепло камеры сгорания 3, и относительно высокой температуры колоснвковой решет10 «и отходы плавятся и стекают к нижнему краю решетки 1. Для устранения проскока крупных нерасплавленных кусков предусмотрены вертикальные ограничительные перегородки 5. В зависимости от физических

Гб свойств материала и производительности печи можно менять угол наклона колосниковой решетки. Дымовые газы, образующиеся в камере сгорания, и воздух для сгорания, поступающий из короба 2, смешиваются в камере смешения 4. Газо-воздушную смесь подают к нижней кромке колосника со скоростью, достаточной для распыливапия расплавленного материала. Подвижным нижним краем колосннковой решетки можно изменять сечение выхода газо-воздушной смеси из камеры смешения 4 и ее скорость.

Распыленный материал сгорает в топочном объеме 7. В зависимости от теплоты сгорания материала дымовые газы нз камеры сго:0 рация можно заменить воздухом, 502179

Формула изобрст 0»st

Воз у

TOnnu8o

Со.тав"-.ели М. Пиотковский

Корректор И. Позняковская

Техред М. Семенов

Редактор Е. Братчикова

Заказ 702/20 I!çä. ¹ 217 Тираж 690 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 5К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Печь для сжигания твердых промышленных отходов, содержащая наклонную колосниковую решетку и расположенные под ней воздушный короб и камеру сгорания, отл ич а ю щ а я с я тем, что, с целью интенсификации обезвреживания отходов, камера сгорания расположена под сужающимся по направлению движения воздуха коробом, а под нижним краем колосниковой решетки, кон5 сольно выдвинутой над выходным отверстием воздушного короба, расположена камера смешения воздуха с топочными газами.
