Реферат

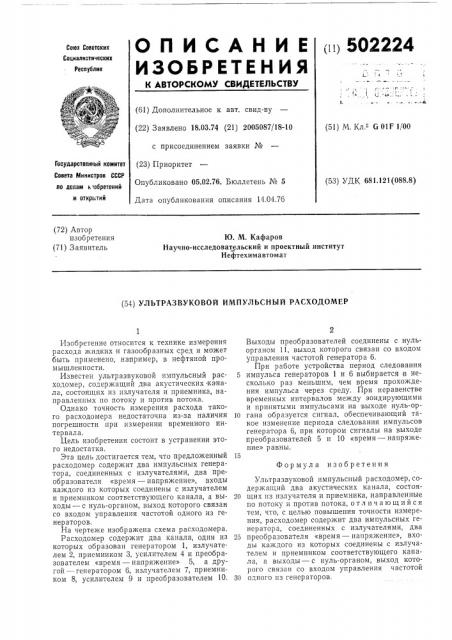

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (0 502224

Союз Советских

Социалистических

Республик

L (61) Дополнительное к авт. свид-ву (22) Заявлено 18.03.74 (21) 2005087/18-10 с присоединением заявки №

Гасударственный комитет (23) Приоритет

Совета Министров СССР

Опубликовано 05.02.76. Бюллетень № 5 ло делам л обретений (51) М. Кл з G 01F 1/00 (53) УДК 681.121(088.8) и открытий

Дата опубликования описания 14.04.76 (72) Автор изобретения (71) Заявитель

Ю. М. Кафаров

Научно-исследовательский и проектный институт

Нефтехимавтомат (54) УЛЬТРАЗВУКОВОЙ ИМПУЛЬСНЫЙ РАСХОДОМЕР

Формула изобретения

Изобретение относится к технике измерения расхода жидких и газообразных сред и может быть применено, например, в нефтяной промышленности.

Известен ультразвуковой импульсный расходомер, содержащий д ва акустических канала, состоящих из излучателя и приемника, направленных по потоку и против потока.

Однако точность измерения расхода такого расходомера недостаточна из-за наличия погрешности при измерении временного интервала.

Цель изобретения состоит в устранении этого недостатка.

Эта цель достигается тем, что предложенный расходомер содержит два импульсных генератора, соединенных с излучателями, два преобразователя «время — напряжение», входы каждого из которых соединены с излучателем и приемником соответствующего канала, а выходы — с нуль-органом, выход которого связан со входом управления частотой одного из генераторов.

На чертеже изображена схема расходомера.

Расходомер содержит два канала, один из которых образован генератором 1, излучателем 2, приемником 3, усилителем 4 и преобразователем «время — напряжение» 5, а другой — генератором 6, излучателем 7, приемником 8, усилителем 9 и преобразователем 10.

Выходы преобразователей соединены с нчльорганом 11, выход которого связан со входом управления частотой генератора 6.

При работе устройства период следования

5 импульса генераторов 1 и 6 выбирается в несколько раз меньшим, чем время прохождения импульса через среду. При неравенстве временных интервалов между зондирующими и принятыми импульсами на выходе нуль-ор10 гана образуется сигнал, обеспечивающий такое изменение периода следования импульсов генератора 6, при котором сигналы на выходе преобразователей 5 и 10 «время — напряжение» равны.

Ультразвуковой импульсный расходомер, содержащий два акустических канала, состоя20 щих нз излучателя и приемника, направленные по потоку и против потока, отличающийся тем, что, с целью повышения точности измерения, расходомер содержит два импульсных генератора, соединенных с излучателями, два

25 преобразователя «время — напряжение», входы каждого из которых соединены с излучателем и приемником соответствующего канала, а выходы — с нуль-органом, выход которого связан со входом управления частотой

30 одного из генераторов.
