Реферат



(!!) 502271

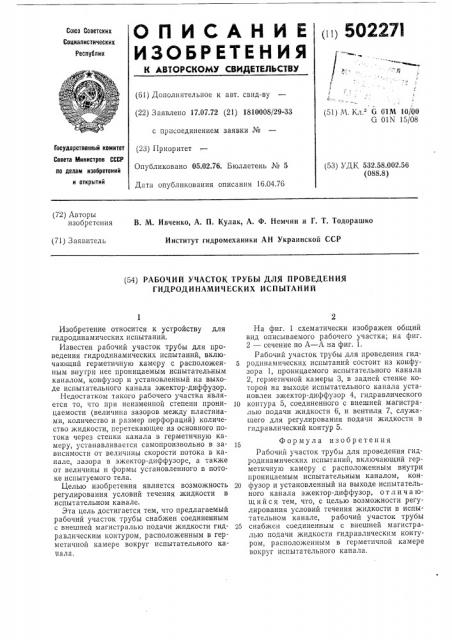

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик! ,/ (51) i4 k. Кч 2 G 01М 10/00

G 01N 15/08 (61) Дополнительное к авт. свид-ву (22) Заявлено 17.07.72 (21) 1810008/29-33 с присоединением заявки № (23) Приоритет

Опубликовано 05.02.76. Бюллетень № 5

Дата опубликования описания 16.04.76

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 532.58.002,56 (088.8) (72) Авторы изобретения

В. М. Ивченко, А. П. Кулак, А. Ф. Немчин и Г. T. Тодорашко

Институт гидромеханики АН Украинской ССР (71) Заявитель (54) РАБОЧИЙ УЧАСТОК ТРУБЬ! ДЛЯ ПРОВЕДЕНИЯ

ГИДРОДИ НАМИЧЕСКИХ ИСПЫТАНИЙ

Изобретение относится к устройству для гидродинамических испытаний.

Известен рабочий участок трубы для проведения гидродинамических испытаний, включающий герметичную камеру с расположенным внутри нее проницаемым испытательным каналом, конфузор и установленный на выходе испьпательного канала эжектор-диффузор.

Недостатком такого рабочего участка является то, что при неизменной степени проницаемости (величина зазоров между пластинами, количество и размер перфораций) количество жидкости, перетекающее из основного потока через стенки канала в герметичную камеру, устанавливается самопроизвольно в зависимости от величины скорости потока в канале, зазора в эжектор-диффузоре, а также от величины и формы установленного в потоке испытуемого тела.

Целью изобретения является возможность регулирования условий течения жидкости в испытательном канале.

Эта цель достигается тем, что предлагаемый рабочий участок трубы снабжен соединенным с внешней магистралью подачи жидкости гидравлическим контуром, расположенным в герметичной камере вокруг испытательного канала.

На фиг. 1 схематически изображен общий вид описываемого рабочего участка; на фиг.

2 — сечение по А — А на фиг. 1.

Рабочий участок трубы для проведения гид5 родинамических испытаний состоит из конфузора 1, проницаемого испытательного канала

2, герметичной камеры 3, в задней стенке которой на выходе испытательного канала установлен эжектор-диффузор 4, гидравлического

10 контура 5, соединенного с внешней магистралью подачи жидкости 6, и вентиля 7, служащего для регулирования подачи жидкости в гидравлический контур 5.

Формула изобретения

Рабочий участок трубы для проведения гидродинамических испытаний, включающий герметичную камеру с расположенным внутри проницаемым испытательным каналом, кон20 фузор и установленный на выходе испытательного канала эжектор-диффузор, о т л и ч а ющ и и ся тем, что, с целью возможности регулирования условий течения жидкости в испытательном канале, рабочий участок трубы

25 снабжен соединенным с внешней магистралью подачи жидкости гидравлическим контуром, расположенным в герметичной камере вокруг испытательного канала.

502271 Риг. 7
