Реферат

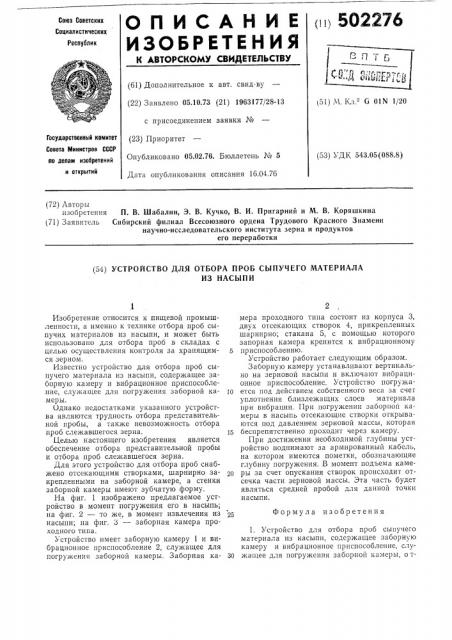

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) 3 аявлено 05.10.73 (21) 1963177/28-13 с присоединением заявки № (23) Приоритет

Опубликовано 05.02.76. Бюллетень № 5

Дата опубликования описания 16.04.76 (51) М. Кл G 01N 1/20

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 543.05(088.8) (72) Авторы изобретения П. В. Шабалин, Э. В, Кучко, В. И. Пригарний и М. В. Коряшкина (71) Заявитель Сибирский филиал Всесоюзного ордена Трудового Красного Знамени научно-исследовательского института зерна и продуктов его переработки (54) УСТРОЙСТВО ДЛЯ ОТБОРА ПРОБ СЫПУЧЕГО МАТЕРИАЛА

ИЗ НАСЫПИ

Формула изобретения.1

Изобретение относится к пищевой промышленности, а именно к технике отбора проб сыпучих материалов из насыпи, и может быть использовано для отбора проб в складах с целью осуществления контроля за хранящим- 5 ся зерном.

Известно устройство для отбора проб сыпучего материала из насыпи, содержащее заборную камеру и виорационное приспособление, служащее для погружения заборной ка- 1О меры.

Однако недостатками указанного устройства являются трудность отбора представительной пробы, а также невозможность отбора проб слежавшегося зерна. 15

Целью настоящего изобретения является обеспечение отбора представительной пробы и отбора проб слежавшегося зерна.

Для этого устройство для отбора проб снабжено отсекающими створками, шарнирно закрепленными на заборной камере, а стенки заборной камеры имеют зубчатую форму.

На фиг. 1 изображено предлагаемое устройство в момент погружения его в насыпь; на фиг. 2 — то же, в момент извлечения из насыпи; на фиг. 3 — заборная камера проходного типа.

Устройство имеет заборную камеру 1 и вибрационное приспособление 2, служащее для погружения заборной камеры. Заборная ка- 30

2 мера проходного типа состоит из корпуса 3, двух отсекающих створок 4, прикрепленных шарнирно; стакана 5, с помощью которого запорная камера крепится к вибрационному приспособлению.

Устройство работает следующим образом.

Заборную камеру устанавливают вертикально на зерновой насыпи и включают вибрационное приспособление. Устройство погружается под действием собственного веса за счет уплотнения близлежащих слоев материала нри вибрации. При погружении заборной камеры в насыпь отсекающие створки открываются под давлением зерновой массы, которая беспрепятственно проходит через камеру.

При достижении необходимой глубины устройство поднимают за армированный кабель, на котором имеются пометки, обозначающие глубину погружения. B момент подъема камеры за счет опускания створок происходит отсечка части зерновой массы. Эта часть будет являться средней пробой для данной точки насыпи.!. Устройство для отбора проб сыпучего материала из насыпи, содержащее заборную камеру и вибрационное приспособление, слу.>кащее для погружения заборной камеры, о т502276 лича ющееся тем, что, с целью отбора представительной пробы, оно снабжено отсекающими створками, шарнирно закрепленными на заборной камере.

2. Устройство по п. 1, отличающееся тем, что, с целью отбора проб слежавшегося зерна, стенки заборной камеры имеют зубчатую форму.

502276

А -Л

Вид Б

Риг Ю
