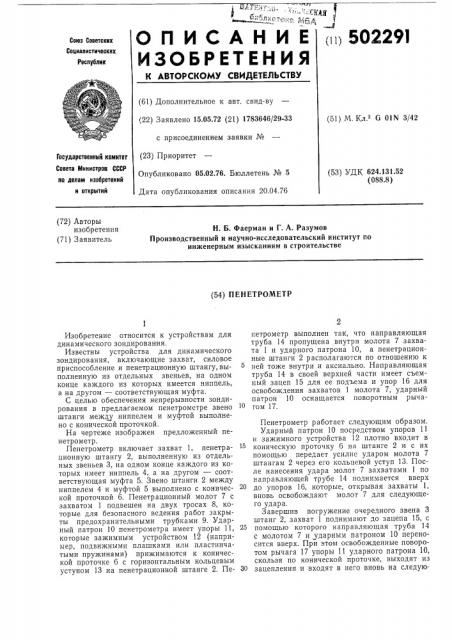

ОГ)ИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
00 502291
Союз Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 15.05.72 (21) 1783646/29-33 с присоединением заявки № (23) Приоритет
Опубликовано 05.02.76. Бюллетень № 5
Дата опубликования описания 20.04.76 (51) М. Кл з G 01N 3/42
Государственный комитет
Совета Министров СССР па делам изобретений и открытий (53) УДК 624.131.52 (088.8) (72) Авторы изобретения (71) Заявитель
Н. Б. Фаерман и Г. А. Разумов
Производственный и научно-исследовательский институт по инженерным изысканиям в строительстве (54) ПЕНЕТРОМЕТР
Изобретение относится к устройствам для динамического зондирования.
Известны устройства для динамического зондирования, включающие захват, силовое приспособление и пенетрационную штангу, выполненную из отдельных звеньев, на одном конце каждого из которых имеется ниппель, а на другом — соответствующая муфта.
С целью обеспечения непрерывности зондирования в предлагаемом пенетрометре звено штанги межд ниппелем и муфтой выполнено с конической проточкой.
На чертеже изображен предложенный пенетрометр.
Пенетрометр включает захват 1, пенетрационную штангу 2, выполненную из отдельных звеньев 3, на одном конце каждого из которых имеет ниппель 4, а на другом — соответствующая муфта 5. Звено штанги 2 между ниппелем 4 и муфтой 5 выполнено с конической проточкой 6. Пенетрационный молот 7 с захватом 1 подвешен на двух тросах 8, которые для безопасного ведения работ закрыты предохранительными трубками 9. Ударный патрон 10 пенетрометра имеет упоры 11, которые зажимным устройством 12 (например, подвижными плашками или пластинчатыми пружинами) прижимаются к конической проточке 6 с горизонтальным кольцевым уступом 13 на пенетрационной штанге 2. Пекетрометр выполнен так, что направляющая труба 14 пропущена внутри молота 7 захвата 1 и ударного патрона 10, а пенетрационные штанги 2 располагаются по отношению к ней тоже внутри и аксиально. Направляющая труба 14 в своей верхней части имеет съемный зацеп 15 для ее подъема и упор 16 для освобождения захватов 1 молота 7, ударный патрон 10 оснащается поворотным рычагом 17.
Пенетрометр работает следующим образом.
Ударный патрон 10 посредством упоров 11 и зажимного устройства 12 плотно входит в коническую проточку 6 на штанге 2 и с их помощью передает усилие ударом молота 7 штангам 2 через его кольцевой уступ 13. После нанесения удара молот 7 захватами 1 по направляющей трубе 14 поднимается вверх
20 до упоров 16, которые, открывая захваты 1, вновь освобождают молот 7 для следующего удара.
Завершив погружение очередного звена 3 штанг 2, захват 1 поднимают до зацепа 15, с
25 помощью которого направляющая труба 14 с молотом 7 и ударным патроном 10 переносится вверх. При этом освобожденные поворотом рычага 17 упоры 11 ударного патрона 10, скользя по конической проточке, выходят из
30 зацепления и входят в него вновь на следую.
502291
Формула изобретения
Составитель В. Латушкии
Техред 3. Тараненко
Корректор Н. Аук
Редактор И. Квачадзе
Заказ 736/9 Изд. № 247 Тираж 1029 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 ш,ей по высоте конической проточки 6 штанги 2.
Пенетрометр, включающий захват, силовое приспособление и пенетрационную штангу, выполненную из отдельных звеньев, на одном конце каждого из которых имеется ниппель, а на другом — соответствующая муфта, о тл и ч а ю шийся тем, что, с целью обеспече5 ния непрерывности зондирования, звено штанги между ниппелем и муфтой выполнено с конической проточкой.
