Призменная телескопическая система
Иллюстрации
Показать всеРеферат

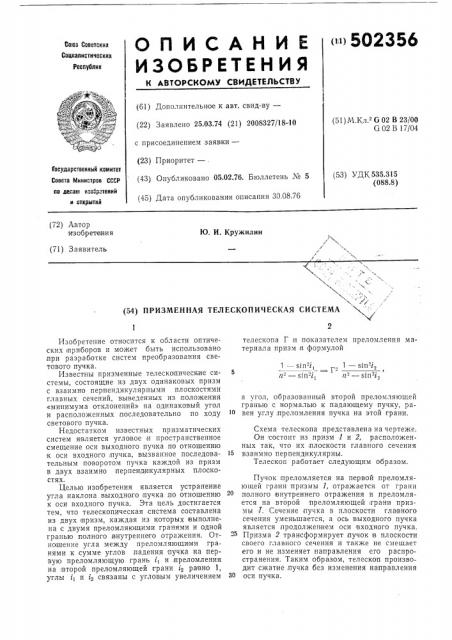

О П И С А Н И Е < ц50 З56
Союз Советских
Социалистических
ИЗОБРЕТЕ Н И Я
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.03.74 (21) 2008327/18-10 с присоединением заявки— (23) Приоритет — . (43) Опубликовано 05.02.76. Бюллетень М 5 (45) Дата опубликования описания 30.08.76 (51) М.Кл. G 02 В 23/00
G 02 В 17/04
Государственный комитет
Совета Министров СССР (53) УДК 535.315 (088.8) по делам изобретений и открытий (72) Автор изоб,ретения
Ю. И. Кружилин (71) Заявитель (54) ПРИЗМЕННАЯ ТЕЛ
1 — si n - i, 1 Г п- — s i и - ю, n - — sin i., Изобретение относится к области оптических приборов и может быть использовано при разработке систем преобразования светового пучка.
Известны призменные телескопические системы, состоящие из,двух одинаковых призм с взаимно перпендикулярными плоскостями главных сечений, выведенных из,положения
«минимума отклонений» на одинаковый угол и расположенных последовательно по ходу св ето в о го пуч ка.
Недостатком известных призматических систем является угловое и пространственное смещ ение оси выходного пучка по отношению к оси входного пучка, вызванное последовательным поворотом пучка каждой из призм в двух взаимно перпендикулярных плоскостях.
Целью изобретения является устранение угла наклона выходного, пучка,по отношению к оси входного пучка. Эта цель достигается тем, что телескопическая система составлена из двух призм, .каждая из которых выполнена с двумя преломляющими гранями и одной гранью полного, внутреннего отражения. Отношение угла между преломляющими гранями к сумме углов, падения пучка на первую преломляющую грань i, и преломления на второй преломляющей трани i> равно 1, углы т1 и т связаны с угловым увеличением
ЕСКОПИЧЕСКАЯ СИСТЕМА Ф
2 телескопа Г и показателем преломления материала призм и формулой а угол, образованный второй преломляющей гранью с нормалью к падающему пучку, равен углу .преломления пучка на этой грани.
Схема телескопа представлена на чертеже.
Он состоит из призм 1 и 2, расположенных так, что их плоскости главного сечения
18 взаимно перпендикулярны.
Телескоп работает следующим образом.
Пучок преломляется на первой преломляющей грани призмы 1, отражается от грани полного внутреннего отражения и преломляется на второй преломляющей грани призмы f. Сечение пучка в плоскости гла вного сечения уменьшается, а ось выходного пучка является, продолжением оси входного пучка.
Призма 2 трансформирует пучок в плоскости своего главного сечения и также не смещает его и не изменяет направления его распространения. Таким образом, телескоп производит сжатие, пучка без изменения направления
З0 оси пучка.
502356
Формула изобретения
1 — 31пЧ,, 1 — sin×.)- = Г и - — з1пЧ, и - — з1пЧ
Составитель С. Коврина
Техред Е. Подурушина
Редактор Л. Утехина
Корректор В. Гутман
Заказ 711/905 Изд. № 303 Тираж 653 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
Москва, )К-35, Раушская наб„д. 4/5
Тип. Харьк. фил. пред. «Патент»
Призменная телескопическая система, содержащая две одинаковые призмы с взаимно перпендикулярными плоскостями главных сечений и расположенных последовательно по ходу светового пучка, отличающаяся тем, что, с целью устранения угла наклона выходного пучка по отношению к оси входного,пучка, каждая призма выполнена с двумя преломляющими гранями и одной гранью полного внутреннего отражения; причем отношение угла между преломляющими гранями к сумме углов падения пучка на,первую преломляющую грань 1, и,преломления на вто рой цреламляющей,герани /,,равно единице, углы г, и i2 связаны с угловым увеличением телескопической системы Г и показателем преломления материала призмы и формулой
10 а угол, образованный второй преломляющей гранью с нормалью к падающему пучку, раген углу преломления пучка на этой грани.
