Реферат

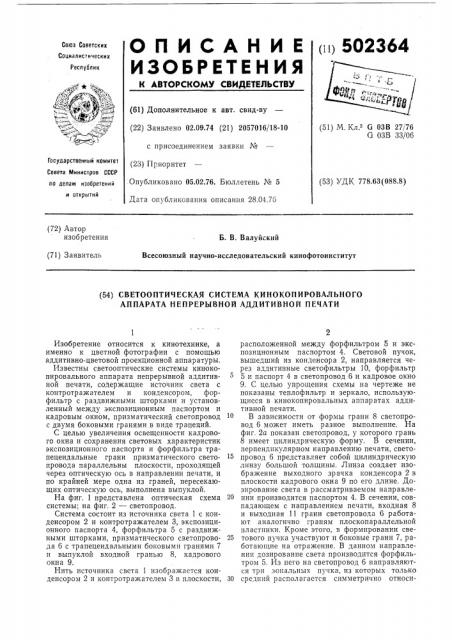

(ii) 502364

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сак)з Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 02.09.74 (21) 2057016/18-10 с присоединением заявки ¹ (23) Приоритет

Опубликовано 05.02.76. Бюллетень № "

Дата опубликования описания 28.04.76 (51) М. Кл. G ОЗВ 27/76

G ОЗВ 33/06

Гасударственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 778.63(088.8) (72) Автор изобретения

Б. В. Валуйский

Всесоюзный научно-исследовательский кинофотоинститут (71) Заявитель (54) СВЕТООПТИЧЕСКАЯ СИСТЕМА КИНОКОПИРОВАЛЬНОГО

АППАРАТА НЕПРЕРЫВНОЙ АДДИТИВНОЙ ПЕЧАТИ

Изобретение относится к кинотехнике, а именно к цветной фотографии с помощью аддитивно-цветовой проекционной аппаратуры.

Известны светооптические системы кинокопировального аппарата непрерывной аддитивной печати, содержащие источник света с контротражателем и конденсором, форфильтр с раздвижными шторками и установленный между экспозиционным паспортом и кадровым окном, призматический светопровод с двумя боковыми гранями в виде трапеций.

С целью увеличения освещенности кадрового окна и сохранения световых характеристик экспозиционного паспорта и форфильтра трапецеидальные грани призматического светопровода параллельны плоскости, проходящей через оптическую ось в направлении печати, и по крайней мере одна из граней, пересекающих оптическую ось, выполнена выпуклой.

На фиг. 1 представлена оптическая схема системы; на фиг. 2 — светопровод.

Система состоит из источника света 1 с конденсором 2 и контротражателем 3, экспозиционного паспорта 4, форфильтра 5 с раздвижными шторками, призматического светопровода 6 с трапецеидальными боковыми гранями 7 и выпуклой входной гранью 8, кадрового окна 9.

Нить источника света 1 изображается конденсором 2 и контротражателем 3 в плоскости, расположенной между форфильтром 5 и экспозиционным паспортом 4. Световой пучок, вышедший из конденсора 2, направляется через аддитивные светофильтры 10, форфильтр

5 и паспорт 4 в светопровод 6 и кадровое окно

9, С целью упрощения схемы на чертеже не показаны теплофильтр и зеркало, использующиеся в кинокопировальных аппаратах аддитивной печати.

В зависимости от формы грани 8 светопровод 6 может иметь разное выполнение. На фиг. 2а показан светопровод, у которого грань

8 имеет цилиндрическую форму. В сечении, перпендикулярном направлению печати, светопровод 6 представляет собой цилиндрическую линзу большой толщины. Линза создает изображение выходного зрачка конденсора 2 в плоскости кадрового окна 9 по его длине. Дозирование света в рассматриваемом направле20 нии производится паспортом 4. В сечении, совпадающем с направлением печати, входная 8 и выходная 11 грани светопровода 6 работают аналогично граням плоскопараллельной пластинки. Кроме этого, в формировании све25 тового пучка участвуют и боковые грани 7, работающие на отражение. В данном направлении дозирование света производится форфильтром 5. Из него на светопровод 6 направляются три зональных пучка, из которых только

30 средний располагается симметрично относи502364 г г г

nP amu тельно боковых граней светопровода. Чтобы получить удовлетворительные световые характеристики форфильтра с одинаковой ступенью регулирования освещенности для трех спектральных зон в устройстве применен форфильтр с раздвижными шторками. В форфильтре такой конструкции шкалы «номеров света» разградуированы в соответствии с результатами измерений спектральных освещенностей, при которых обеспечиваются необходимые световые характеристики для осветительной системы со светопроводом предложенной конструкции.

На фиг. 2б показано выполнение светопровода, у которого входная грань 8 выполнена сферической, что позволяет снизить потери освещенности, вносимые светопроводом 6.

Принцип работы не изменится, если часть светопровода, обращенную к кадровому окну, заменить двумя наклонными зеркалами, ориентированными в направлении боковых сходящихся граней, перпендикулярных трапецеидальным граням. Такая конструкция целесообразна, если надо снизить возможность пропечатывания пыли и др. частиц, оседающих на выходной грани 11, сохранив при этом высокую освещенность.

Устройство осветительной системы можно применять в аппаратах как с аддитивным, так и субтрактивным дозированием света.

Предмет изобретения

Светооптическая система кинокопировального аппарата непрерывной аддитивной печати, содержащая источник света с контротражателем и конденсором, форфильтр с раздвижными шторками и установленный между экспозиционным паспортом и кадровым окном, призматический светопровод с двумя боковыми гранями в виде трапеций, отличающаяся тем, что, с целью увеличения освещенности кадрового окна и сохранения световых характеристик экспозиционного паспорта и фор20 фильтра, трапецеидальные грани призматического светопровода параллельны плоскости, проходящей через оптическую ось в направлении печати, и по крайней мере одна из граней, пересекающих оптическую ось, выполнена вы25 пуклой.
