Реферат

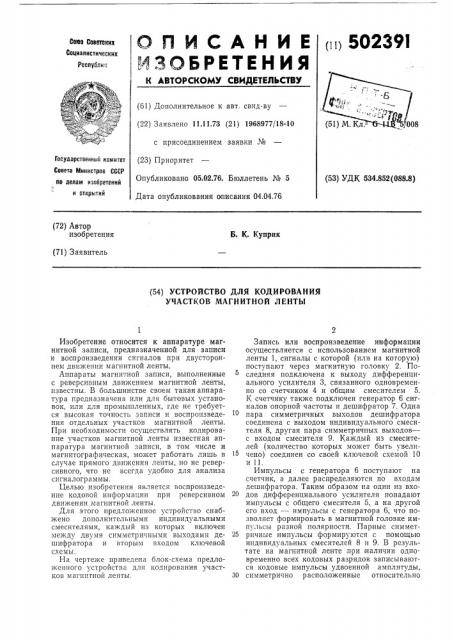

О Л И С А Н И Е (п) 502391 43ОБРЕТЕ Н И Я сова Совотскнв

Социалнстнческнх

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 11.11.73 (21) 1968977/18-10 с присоединением заявки № (53) УДК 534.852 (088.8) Опубликовано 05.02.76. Бюллетень № 5

Дата опубликования описания 04.04.76 по делам нввбретеннй н открытнй (72) Автор изобретения

Б, К. Куприк (71) Заявитель (54) УСТРОЙСТВО ДЛЯ КОДИРОВАНИЯ

УЧАСТКОВ МАГНИТНОЙ ЛЕНТЫ

Государственный номнтет (23) Приоритет

Совета Мнннстров СССР

Изобретение относится к аппаратуре магнитной записи, предназначенной для записи и воспроизведения сигналов при двустороннем движении магнитной ленты.

Аппараты магнитной записи, выполненные с реверсиьным движением магнитной ленты, известны. В большинстве своем такая аппаратура предназначена или для бытовых установок, или для промышленных, где не требуется высокая точность записи и воспроизведения отдельных участков магнитной ленты.

При необходимости осуществлять кодирование участков магнитной ленты известная аппаратура магнитной записи, в том числе и магнитографическая, может работать лишь в случае прямого движения ленты, но не реверсивного, что не всегда удобно для анализа сигналограммы, Целью изобретения является воспроизведение кодовой информации при реверсивном движении магнитной ленты.

Для этого предложенное устройство снабжено дополнительными индивидуальными смесителями, каждый из которых включен между двумя симметричными выходами дешифратора и вторым входом ключевой схемы.

На чертеже приведена блок-схема предложенного устройства для кодирования участков магнитной ленты.

Запись или воспроизведение информации осуществляется с использованием магнитной ленты 1, сигналы с которой (или на которую) поступают через магнитную головку 2. Последняя подключена к выходу дифференциального усилителя 3, связанного одновременно со счетчиком 4 и общим смесителем 5.

К счетчику также подключен генератор 6 сигналов опорной частоты и дешифратор 7. Одна пара симметричных выходов дешифратора соединена с выходом индивидуального смесителя 8, другая пара симметричных выходов— с входом смесителя 9. Каждый из смесителей (количество которых может быть увеличено) соединен со своей ключевой схемой 10 и 11.

Импульсы с генератора 6 поступают на счетчик, а далее распределяются по входам дешифратора. Таким образом на один из вхо20 дов дифференциального усилителя попадают импульсы с общего смесителя 5, а на другой его вход — импульсы с генератора 6, что позволяет формировать в магнитной головке импульсы разной полярности. Парные симмет25 ричные импульсы формируются с помощью индивидуальных смесителей 8 и 9, В результате на магнит ной ленте .при |наличии одновременно всех кодовых разрядов записываются кодовые импульсы удвоенной амплитуды, 30 симметрично расположенные относительно

502391

Формула изобретения

Составитель Г. Сотников

Техред М. Семенов Корректоры: М. Лейзерман и 3. Тарасова

Редактор Т. Орловская

Заказ 935/5 Изд. № 276 Тираж 723 Подписное

ЦНИИГ1И Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, УК-35, Раушская наб., д. 4/5

Типография, пп. Сапунова, 2 определителя начала кода. Так как введение дополнительных индивидуальных смесителей позволяет осуществить симметрирование импульсов, то становится возможным запись и воспроизведение кодовой информации при реверсивном движении магнитной ленты.

Устройство для кодирования участков магнитной ленты, содержащее последовательно соединенные генератор сигналов опорной частоты, счетчик, дешифратор, ключевые схемы, один из входов каждой из которых связан с отдельной внешней шиной, и общий смеситель, подключенный через дифференциальный усилитель к магнитной головке, отличающееся тем, что, с целью воспроизведения кодовой информации при реверсивном движении магнитной ленты, оно снабжено дополнительными индивидуальными смесителя10 ми, каждый из которых включен между двумя симметричными выходами дешифратора и вторым входом ключевой схемы.
