Реферат



l !

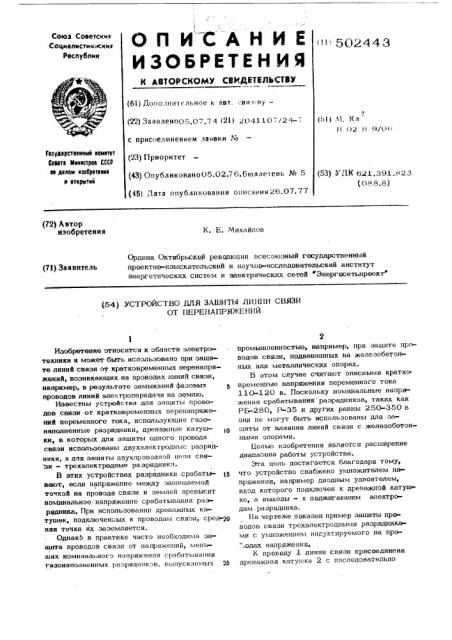

ОПИСАНИЕ . боа44з

ИЗОБРЕТЕН ИЯ

Союз Советских

Социалистические

Республик

К АВТОРСКОМУ СВКДНЕЛЬСТВУ (61) Доно тиительное к авт. сви: -ву— (22) Залвлено05.07.74 (2I) 2041107,:24 с присоединением заявки ¹ (23) Приоритет (43) Опубликовано05.02.7б.бюллетень № 5 (5! ) М. Кл

02 ti М0<

Гасударственный намнтет

Совета Мнннстроа СССР ав делам нзебретеннй н еткрмтнй (53) УДК 621.391,828 (088 8) (45) Дата опубликования описзния26.07.77 (72) Автор изобретения

Е. Михайлов

Ордена Октябрьской революции всесоюзный государственный проектно-изыскательский и научнс исследовательский институт энергетических систем и электрических сетей Энергосетьпрсект (71) Заявитель

{54) УСТРОЙСТВО ДЛЯ ЗАШИТЫ ЛИВИИ СВЯЗИ

ОТ ПЕРЕНАПРЯЖЕНИЙ

Изобретение относится к области электротехники и может быть использовано при защите линий связи от кратковременных перенапряжений, возникающих на проводах линий связи, например, в результате замыканий фазовых проводов линий электропередачи на землю.

Известны устройства для зашиты проводов связи от кратковременных перенапряжений переменного тока, использующие газонаполненные разрядники, дренажные катушки, в которых для зашиты одного провода связи использованы двухэлекгродные разрядники, а для зашиты двухпроводной цени свя зи — трехэлект родные разрядники.

B этих устройствах разрядники срабаты- 15 вают, если напряженне между зантищаемой точкой на проводе связи и землей превысит номинальное-напряжение срабатывания раэрядника. При использовании дренажных катушек, подключенных к проводам связи, сред-р> няя точка их за земляетс я.

ОднакЬ в практике часто необходима защита проводов связи от напряжений, меньших номинального напряжения срабатывания газонаполненных разрядник3B, выпускаемых 25 промышленностью, например, при защите прс водов связи, подвешенных на железобетонных или металлических опорах.

В этом случае считают опасными кратковременные напряжения переменного тока

110-120 в, Поскольку номинальные напра» жения срабатывания разрядников, таких как

РБ-280, P-35 и других равны 250-350 в они не могут быть использованы для зашиты от влияния линий связи с железобетонными опорами

Целью изобретения является расширение диапа-"она работы устройства.

Эта цель достигается благодаря тому, что устройство снабжено умножителем напряжения, например диодным удвоителем, вход которого подключен к дренажной катушке, а выходы — к поджигающим электродам разрядника.

Иа чертеже показан пример защиты проводов связи трехэлектродными разрядника. ми с умножением индуктируемого на про".одах налряжения, К проводу 1 линии связи присоединена дренажная катушка 2 с последовательно

502443

Составитель

Редактор Е. утеряна Техред Н, Аид(мй чук Ко фФФэр А ®ида

Заказ 1444/60 Тираж 882

ЦНИИ ПИ Государственного комизм, Сожа Микис) юв ССОР по делам изобретений.и оакрыдцВ

113035, Москва, Ж-35, Раушскаи иаб,l д. 4/5

Филиал ППП Патент, г. Ужгорэ@, ул. Проектная, 4 подключенными к ней умножителем напряжения Э, второй выход катушки заземлен.

К выходам умножителя напряжения 3 под-" ключены ограничивающие сопротивления 4 и 5, Сопротивление 4 подключено к первому электроду разрядника 6, второе - к его сетке. Второй электрод разрядника 6 при» соединен к проводу 1.

Принцип действия устройства заключается в том, что при появлении на проводе

1 индуктированного переменного напряжения относительно земли, это напряжение через дренажную катушку 2 поступает йа умножитель напряжения. Для умножения напряжения могут быть использованы, например диодные удвоители или повышающие трансформаторы.

Через сопротивления 4 и 5 повышенное напряжение подайо на два электрода трехэлектродного разрядника 6, Это напряжение обеспечивает нонизацию разрядника между поджигающими электродами, что обеспечивает замыкание разрядной цепи между электродом, подключенным к защищаемому проводу, и землей.

Формула изобретения

Устройство для защиты линии связи от перенанрижений, содержащее многоэлектродный разрядник, подключенный к линии, и дремажиую катушку, о т л и ч а ю щ е ес я тем, что, с целью раеширения диапазона работы, оно снабжено умножителем напряжения, например дивным удвоителем, вход которого подключен к дренажной катушке, а выходы - к пощкигающим электродам разрядки ка.
