Реферат

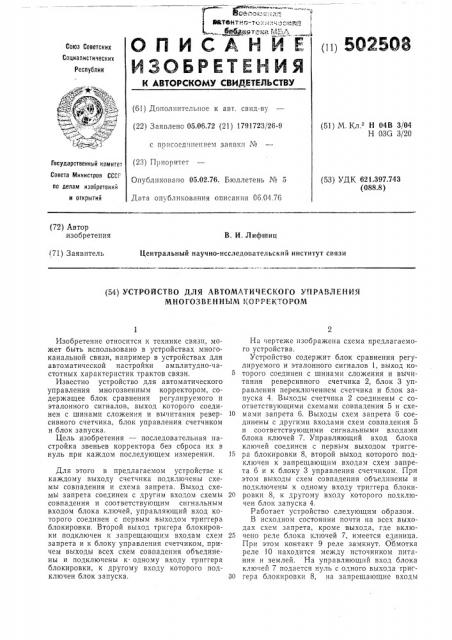

00 5О2508

ОПИСАНМЕ

ИЗОБРЕТЕНЙЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) дополнительное к авт. свид-ву (22) Заявлено 05,06.72 (21) 1791723/26-9 с прнсоед.шепнем заявки Х (23) Приоритет

Опубликовано 05.02.76. Бюллетень Ме 5

Дата опубликования описания 06.04.76 (51) М Кч Н 04В 3/04

Н 03G 3/20

Государственный комитет

Совета Унннстров СССР по делам изобретений и открытий (53) УДК 621,397,743 (088.8) (72) Автор изобретения

В. И. Лифшиц

Центральный научно-исследовательский институт связи (71) Заявитель (54) УСТРОЙСТВО ДЛЯ АВТОМАТИЧЕСКОГО Уг1РАВЛЕНИЯ

МИОГОЗВЕИИЫМ КОРРЕКТОРОМ

Изобретение относится к технике связи, может быть использовано в устройствах многоканальной связи, например в устройствах для автоматической настройки амплитудно-частотных характеристик трактов связи, Известно устройство для автоматического управления многозвенным корректором, содержащее блок сравнения регулируемого и эталонного сигналов, выход которого соединен с шинами сложения и вычитания реверсивного счетчика, блок управления счетчиком и блок запуска.

Цель изобретения — последовательная настройка звеньев корректора без сброса их в нуль при каждом последующем измерении.

Для этого в предлагаемом устройстве к каждому выходу счетчика подключены схемы совпадения и схема запрета. Выход схемы запрета соединен с другим входом схемы совпадения и соответствующим сигнальным входом блока ключей, управляющий вход которого соединен с первым выходом триггера блокировки. Второй выход тригера блокировки подключен к запрещающим входам схем запрета и к блоку управления счетчиком, причем выходы всех схем совпадения объединены и подключены к одному входу триггера блокировки, к другому входу которого подключен блок запуска.

На чертеже изображена схема предлагаемого устройства.

Устройство содержит блок сравнения регулируемого и эталонного сигналов 1, выход ко5 торото соединен с шинами сложения и вычитания реверсивного счетчика 2, блок 3 управления переключением счетчика и блок запуска 4, Выходы счетчика 2 соединены с соответствующими схемами совпадения 5 и схе10 мами запрета б. Выходы схем запрета 6 соединены с другими входами схем совпадения 5 и соответствующими сигнальными входами блока ключей 7. Управляющий вход блока ключей соединен с первым выходом тригге15 ра блокировки 8, второй выход которого подключен к запрещающим входам схем запрета б и к блоку 3 управления счетчиком. При этом выходы схем совпадения объединены и подключены к одному входу триггера блоки20 ровки 8, к другому входу которого подключен блок запуска 4.

Работает устройство следующим образом.

В исходном состоянии почти на всех выходах схем запрета, кроме выхода, где вклю25 чено реле блока ключей 7, имеется единица.

При этом контакт 9 реле замкнут. Обмотка реле 10 находится между источником питания и землей. На управляющий вход блока ключей 7 подается нуль с одного выхода триг30 гера блокировки 8, на запрещающие входы

502508 схем запрета 6 — единица с другого выхода триггера, Единица же поступает на вход блока 3 управления реверсивным счетчиком, поэтому с блока 3 на счетчик 2 поступают переключающие импульсы, При этом на выходах всех схем совпадения 5 последовательно появляется единица, пока положение счетчика 2 не совпадет со схемой запрета 6, нагрузкой которого является включенное реле 10.

При этом на входе соответствующей схемы совпадения 5 оказывается нуль, а следовательно, на выходе собирательной схемы 11 единица скачком переходит в нуль, и триггер блокировки 8 опрокидывается в другое положение. Поэтому на запрещающих входах схем запрета 6 и на входе блока 3 управления реверсивным счетчиком появляется нуль.

Схемы запрета 6 разблокируются, а переключение счетчика 2 останавливается. На управляющий вход 12 блока ключей 7 поступает единица, которая отключает обмотку реле 10 от земли. Однако реле не выключается, так как его обмотка теперь через схему запрета 6 подключается к земле.

Этим схема подготавливается, в случае необходимости, к регулировке затухания многозвенного корректора 13. При этом возможно, что уровень сигнала в норме или не в норме (завышен или занижен).

Если уровень сигнала в норме, счетчик 2 не переключается, так как из блока сравнения 1 на шины сложения и вычитания и в блок 3 управления счетчиком поступает нуль. Следовательно, остается включенным то же реле, что и было.

Если уровень сигнала не в норме, то или на шине сложения (уровень сигнала занижен), или на шине вычитания (уровень сигнала завышен) появляется единица. При этом блок 3 управления счетчиком 4 переключает счетчик, а следовательно и реле 10 блока ключей 7. Это происходит до тех пор, пока уровень сигнала не окажется в норме, т. е, на выходе блока сравнения 1 не появится нуль, После этого переключение счетчика прекращается.

Для запоминания включенного реле с блока

10 запуска 4 поступает импульс, который опрокидывает триггер блокировки 8, схема возвращается в исходное состояние, которое было описано выше, Предмет изобретения

Устройство для автоматического управления многозвенным корректором, содержащее блок регулируемого и эталонного сигналов, 20 выход которого соединен с шинами сложения и вычитания реверсивного счетчика, блок управления счетчиком и блок запуска, о т л ич а ю щ е е с я тем, что, с целью последовательной настройки звеньев корректора без

25 сброса их в нулевое положение при каждом последующем измерении, к каждому выходу счетчика подключены схемы совпадения и схема запрета, выход которой соединен с другим входом схемы совпадения и соответствуЗО ющим сигнальным входом блока ключей, управляющий вход которого соединен с первым выходом триггера блокировки, второй выход которого подключен к запрещающим входам схем запрета и к блоку управления счетчиком, 35 причем выходы всех схем совпадения объединены и подключены к одному входу триггера блокировки, к другому входу которого подключен блок запуска.
