Реферат

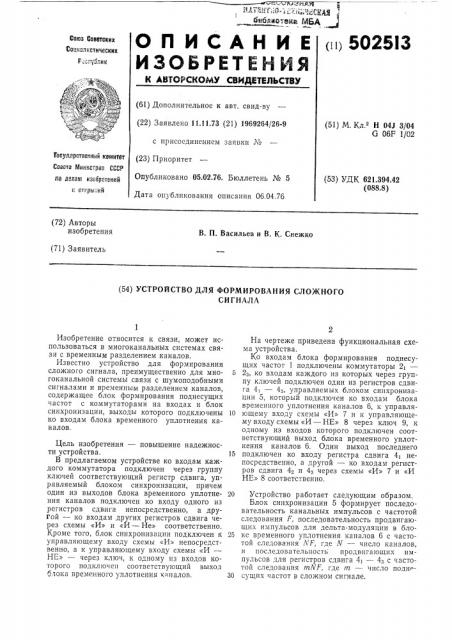

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Cì3 Свввтсиик

Свинввнстннесник

Рссвфлнк (61) Дополнительное к авт. свид-ву (22) Заявлено 11.11.73 (21) 1969264/26-9 с присоединением заявки № (51) М. Кл. Н 04J 3!04

G 06F 1/02

Свветв Мнннсгрвв СССР лв деггвм нввбуегеннй к стнрьг нй

Опубликовано 05.02.76. Бюллетень № 5

Дата опубликования описания 06.04.76 (53) УДК 621.394.42 (088.8) (72) Авторы изобретения

В. П. Васильев и В. К. Снежко (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ФОРМИРОВАНИЯ СЛОЖНОГО

СИГНАЛА

Изобретение относится к связи, может использоваться в многоканальных системах связи с временным разделением каналов.

Известно устройство для формирования сложного сигнала, преимущественно для многоканальной системы связи с шумоподобными сигналами и временным разделением каналов, содержащее блок формирования поднесущих частот с коммутаторами на входах и блок синхронизации, выходы которого подключены ко входам блока временного уплотнения каналов.

Цель изобретения — повышение надежности устройства.

В предлагаемом устройстве ко входам каждого коммутатора подключен через группу ключей соответствующий регистр сдвига, управляемый блоком синхронизации, причем один из выходов блока временного уплотнения каналов подключен ко входу одного из регистров сдвига непосредственно, а другой — ко входам других регистров сдвига через схемы «И» и «И вЂ” Ке» соответственно.

Кроме того, блок синхронизации подключен к управляющему входу схемы «И» непосредственно, а к управляющему входу схемы «И—

HE» — через ключ, к одному из входов которого подключен соответствующий выход блока временного уплотнения каналов.

ТвсУдеРстеенный камнтвт (23) 11риоритет

На чертеже приведена функциональная схема устройства.

Ко входам блока формирования поднесущих частот 1 подключены коммутаторы 2г

5 2в, ко входам каждого из которых через группу ключей подключен один из регистров сдвига 41 — 4>, управляемых блоком синхронизации 5, который подключен ко входам блока временного уплотнения каналов 6, к управля10 ющему входу схемы «И» 7 и к управляющему входу схемы «И — HE» 8 через ключ 9, к одному из входов которого подключен соответствующий выход блока временного уплотнения каналов 6. Один выход последнего

15 подключен ко входу регистра сдвига 4г непосредственно, а другой — ко входам регистров сдвига 42 и 43 через схемы «И» 7 и «И

НЕ» 8 соответственно.

20 Устройство работает следующим образом.

Блок синхронизации 5 формирует последовательность канальных импульсов с частотой следования F, последовательность продвигающих импульсов для дельта-модуляции в бло25 ке временного уплотнения каналов 6 с частотой следования NF, где У вЂ” число каналов, и последовательность продвигающих импульсов для регистров сдвига 4> — 4в с частотой следования mNF, где пг — число подне30 сущих частот в сложном сигнале.

502513

Низкочастотные сигналы всех каналов поступают на блок временного уплотнения каналов 6, где происходят дельта-модуляция и формирование многоканального сигнала. Отсюда последовательность импульсов информационных единиц и нулей, следующих с частотой NF, поступает одновременно на схему

«И» 7 и схему «И — НЕ» 8, на вторые входы которых поступают продвигающие импульсы с частотой следования NF от блока синхронизации 5. При одновременном приходе продвигающего импульса и импульса, соответствующего информационной единице, схема «И» 7 срабатывает и на выходе ее появляется импульс, который записывается в первую ячейку регистра сдвига 4 . Одновременно на этот регистр поступают продвигающие импульсы с частотой следования mNF, которые продвигают записанный информационный импульс по ячейкам. Время продвижения его по ячейкам регистра сдвига 4 соответствует периоду следования информационных импульсов многоканального сигнала. По мере продвижения информационной единицы по ячейкам регистра сдвига 4 последовательно включаются и выключаются соответствующие ключи 3, выходными импульсами которых запускаются усилители блока формирования поднесущих частот в последовательности, установленной на коммутаторе 2>. Ключи 3 нормируют импульсы по амплитуде и длительности.

К моменту прихода к схемам «И» 7 и «И—

НЕ» 8 следующей информационной единицы или нуля формирование сложного сигнала заканчивается. Если к схемам «И» 7 и «И—

НЕ» 8 приходит снова информационная единица, весь процесс повторяется. Если же приходит информационный нуль, на выходе схемы «И» 7 импульс отсутствует, и регистр сдвига 4> не работает. Но в это время на выходе схемы «И — Не» 8 появляется импульс, соответствующий информационному нулю, Этот импульс поступает на регистр сдвига 4>, котооый работает аналогично регистру сдвига 4,.

3а последним канальным информационным импульсом в групповой последовательности следует импульс канала синхронизации, формирующий свой сложный сигнал. Он поступает непосредственно с блока временного уплотнения b на регистр сдвига 4ь работающий так же, как регистры 4> и 4З при передаче информационных импульсов. Чтобы схема «И вЂ” HE» 8 не срабатывала при передаче

1О импульса канала синхронизации, этот импульс с блока временного уплотнения б одновременно поступает на ключ 9 и запирает его. При этом продвигающие импульсы с блока синхронизации 5 не поступают на схе13 му «И — НЕ» 8, на ее выходе импульсов нет, и регистр сдвига 4> не запускается. После формирования сложного сигнала импульса синхронизации ключ 9 открывается, 20 Предмет изобретения

Устройство для формирования сложного сигнала, преимущественно для многоканальной системы связи с шумоподобными сигнала23 ми и временным разделением каналов, содержащее блок формирования поднесущих частот с коммутаторами на входах и блок синхронизации, выходы которого подключены ко входам блока временного уплотнения кана30 лов, отличающееся тем, что, с целью повышения его надежности, ко входам каждого коммутатора подключен через группу ключей соответствующий регистр сдвига, управляемый блоком синхронизации, причем

33 один из выходов блока временного упло-нения каналов подключен к входу одног из регистров сдвига непосредственно, а другой— ко входам других регистров сдвига через схемы «И» и «И вЂ” НЕ» соответственно, кроме того

40 блок синхронизации подключен к управляющему входу схемы «И» непосредственно, а к управляющему входу схемы «И — НЕ» — через ключ, к одному из входов которого подключен соответствующий выход блока вре45 менного уплотнения каналов.
