Реферат

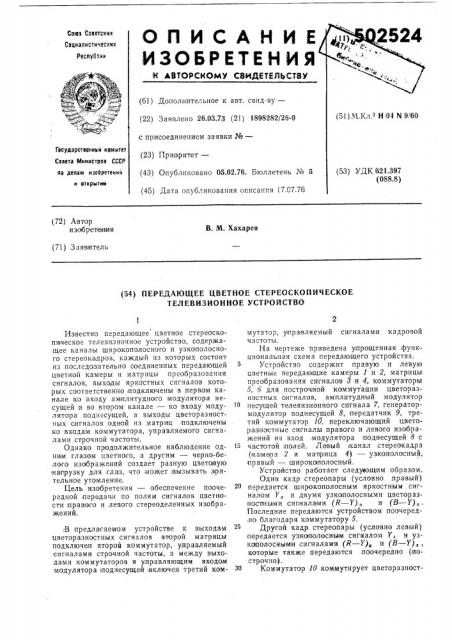

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕ ГЕЛврСТЗУ

Союз Советснна

Соцналнстнческнх

Ресвублнн (61) Дополнительное к авт. свид-ву— (22) Заявлено 26.03.73 (21) 1898282/26-9 с присоединением заявки №вЂ” (23) Приоритет— (43) Опубликовано 05.02.76. Бюллетень № 5 (45) Дата опубликования описания 17.07.76

Государственный номнтет

Савета Мнннстров СССР но делам нзабретеннй н отнрытни (72) Автор изобретенкя

В. М. Хахарев (71) Заявитель (54) ПЕРЕДАтОЩЕЕ ЦВЕТНОЕ СТЕРЕОСКОПИЧЕСКОЕ

ТЕЛЕВИЗИОННОЕ УСТРОЙСТВО!

Известно передающее цветное стереоскопическое телевизионное устройство, содержащее каналы широкополосного и узкополосного стереока дров, каждый из которых состоит из последовательно соединенных передающей цветной камеры и матрицы преобразования сигналов, выходы яркостных сигналов которых соответственно подключены в первом канале ко входу амплитудного модулятора несущей и во втором канале — ко входу модулятора поднесущей, а выходы цветоразностных сигналов одной из матриц подключены ко .входам коммутатора, управляемого сигналами, строчной частоты.

Однако продолжительное наблюдение одним глазом цветного, а другим — черно-белого изображений создает разную цветовую нагрузку для глаз, что может вьсзьтвать зрительное утомление.

Цель изобретения — обеспечение поочередной передачи по полям сигналов цветности,правого и левого стереоделенных изображений.

iB предлагаемом устройстве к выходам цветоразностных сигналов второй матрицы подключен второй коммутатор, управляемый сигналами строчной частоты, а между выходами коммутаторов и управляющим входом модулятора поднесущей,вклктчен третий коммутатор, управляемый сигналамп кадровой частоты.

На чертеже приведена упрощенная функциональная схема передающего устройства.

Устройство содержит правую и левую цветные передающие камеры 1 и 2, матрицы преобразования сигналов 3 и 4, коммутаторы

5, б для построчной коммутации цветоразностных сигналов, амплитудный модулятор несущей телевизионного сигнала 7, генератормодулятор поднесущей 8, передатчик 9, третий коммутатор 10, переключающий цветоразностные сигналы правого и левого изображений на вход модулятора поднесущей 8 с

15 часпотой полей. Левый канал стереокадра (камара 2 и матрица 4) — узкополосный, правый — широкополосный.

Устройство работает следующим образом.

Один кадр .стереопары (условно правый)

20 передается широкополосным яркостным сигналом 1 „и двумя узкополосными цветоразноспными сигнаnaiw«(R — Y) . и ( — Y) „.

Последние передаются устройством поочеред,но благодаря коммутатору 5.

Другой кадр стереопары (условно левый) передается узкополосиы м сигналом 1, и узкополосными сигналами (R — Y), и ( — Y),, которые также передаются поочередно (построчно).

Зв Коммутатор 10 ком мутирует цветоразност502524

С770.

Составитель И. Черняк

Техред В. Рыбакова

Редактор Б. Федотов

Корректор И. Симкина

Заказ 562 854 Изд. № 256 Тира>к 864

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, )К-35, Раушская паб., д. 4/5

Подписное

Тип. Харьк. фил. пред. «Патент»

:3, л, ные сигнйчь нравого и левого изображений

:-ъ- ° -. с ча стоун-,колй --

Ф, Формула изобретения

Передающее цветное стереоскопическое телевизионное устройство, содержащее каналы широкополосного и узкополосного стереокадров, каждый из которых состоит из последовательно соединенных передающей цветной камеры и матрицы преобразования сигналов, выходы яркостных сигналов которых соот|ветственно подключены в первом канале ко входу амплитудного модулятора несущей и во втором канале — ко входу модулятора поднесущей, а выходы цветоразностных сигналов одной из матриц подключены ко входам коммутатора, управляемого сигналами строчной

5 частоты, отличающееся тем, что, с целью обеспечения,поочередной передачи по голям сигналов цветности правого и левого стереоделенных изображений, к,выходам цветоразностных сигналов второй матрицы под10 ключен второй коммутатор, управляемый сигналами строчной частоты, а между выходами коммутаторов и управляющим входом модулятора поднесущей включен третий коммутатор, управляемый сигналами кадровой частоты.
