Реферат



Класс 21g )3; — -Л1а -. 32;

М 50264 гЕГ .1Г;Г

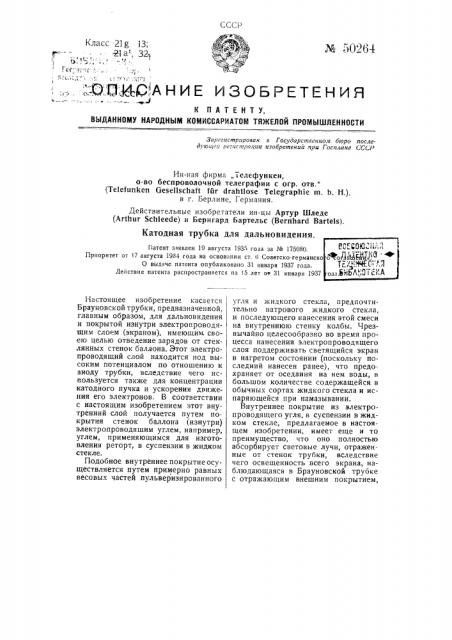

1 о.":-О. ЛИС, A Н И Е И З 0 Б Р Е Т Е Н И Я

К ПАТЕНТУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ТЯЖЕЛОЙ ПРОМЫШЛЕННОСТИ

Зарегистрирован в Государственно.н бюро последуюигеи pe"ïñ ïðïöèè изобретений при Госплане СССР

Ин-ная фирма „Телефункен, о-во беспроволочной телеграфии с огр. отв." (Telefunken Gesellschaft fur drahtlose Telegraphic m. b. Н.), в r. Берлине, Германия.

Действительные изобретатели ин-цы Артур Шледе (Arthur Schleede) и Бернгард Бартельс (Bernhard Bartels).

Катодная трубка для дальновидения.

Патент заявлен 19 августа 1935 года за Хя 175080.

Приоритет от l7 августа 1934 года на основании ст. 6 Советско-германско

О выдаче патента опубликовано 31 января 1937 года.

Действие патента распространяется на l5 лет от 31 января 1937

Настоящее изобретение касается

Брауновской трубки, предназначенной, главным образом, для дальновидения и покрытой изнутри электропроводящим слоем (экраном), имеющим своею целью отведение зарядов от стеклянных стенок баллона. Этот электропроводящий слой находится под высоким потенциалом по отношению к аноду трубки, вследствие чего используется также для концентрации катодного пучка и ускорения движения его электронов. В соответствии с настоящим изобретением этот внутренний слой получается путем покрытия стенок баллона (изнутри) электропроводяшим углем, например, углем, применяющимся для изготовления реторт, в суспензии в жидком стекле.

Подобное внутреннее покрытие осуществляется путем примерно равных весовых частей пульверизированного угля и жидкого стекла, предпочтительно натрового жидкого стекла, и последующего нанесения этой смеси на внутреннюю стенку колбы. Чрезвычайно целесообразно во время процесса нанесения электропроводящего слоя поддерживать светящийся экран в нагретом состоянии (поскольку последний нанесен ранее), что предохраняет от оседания на нем воды, в большом количестве содержащейся в обычных сортах жидкого стекла и испаряющейся при намазывании.

Внутреннее покрытие из электропроводящего угля, в суспензии в жидком стекле, предлагаемое в настоящем изобретении, имеет еще и то преимущество, что оно полностью абсорбирует световые лучи, отраженные от стенок трубки, вследствие чего освещенность всего экрана, наблюдающаяся в Брауновской трубке с отражающим внешним покрытием, здесь не имеет места. Покрытие из угля и жидкого стекла черезвычайно крепко сцепляется со стеклянной стенкой, что является большим преимуществом для трубок с большим сроком службы. Кроме того, такой состав покрытия совершенно не активен по отношению к материалу катода. При нагревании трубки, неизбежном при ее запаивании, материал покрытия не выделяет газов, вредно действукнцих на катод или светящийся экран.

Для изготовления хорошо намазывающейся смеси из угля и жидкого стекла можно брать, как уже было сказано ранее, равные весовые части распыленного угля и натрового жидкого стекла. Соотношение элементов смеси может быть варьируемо от

1:10 до 10:1. При большом процентном содержании жидкого стекла смесь становится слишком жидкой, что приводит к быстрому высыханию наружной поверхности покрытия, влекущему за собой разрыв его при сушке пузырьками воздуха, заключенными между стеклом и нанесенным слоем.

Это не устраняется и большим содержанием воды, так как в этом случае смесь перестает хорошо сцепляться со стеклянной стенкой, вследствие чего становится неосуществимым хорошее качество покрытия.

При сильном процентном. содержании угля смесь становится слишком плотной, что сильно затрудкяет ее нанесение. В соответствии со своим двойным назначением — абсорбции световых лучей и отведения зарядов предлагаемое угольное покрытие наносится, без применения металлической прослойки, непосредственно на стеклянную стенку баллона, на цилиндрическую и коническую его части так, что цилиндрическая часть не имеет покрытия на том ее протяжении, на котором находятся отклоняющие органы и излучающая система.

Предмет изобретения.

1. Катодная трубка для дальновидения, отличающаяся тем, что ее коническая и цилиндрическая части покрыты слоем угля в суспензии в жидком стекле.

2. Прим енение при изготовлении трубки по и. 1 суспензии угля в жидком стекле в равных весовых соотношениях обоих комплектов.

Гип. „печатный труд. ззк. 2457 — 7сО
