Реферат

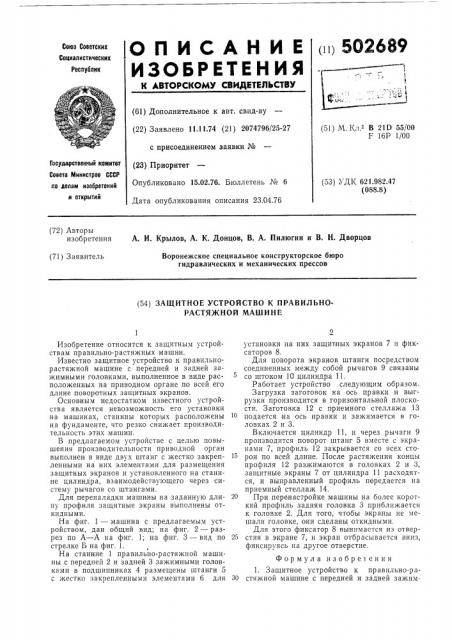

00 502689

ОПИСАН И Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 11.11.74 (21) 2074796/25-27 с присоединением заявки № (23) Приоритет

Опубликовано 15.02.76. Бюллетень № 6

Дата опубликования описания 23.04.76 (51) М 1(л.2 В 21D 55/00

F 16Р 1/00

Государственный комитет

Совета Министров СССР ло лелам изобретений и открытий (53) УД1(621.982.47 (088.8) (72) Авторы изобретения

А. И. Крылов, А. К. Донцов, В. А. Пилюгин и В. Н. Дворцов (71) Заявитель

Воронежское специальное конструкторское бюро гидравлических и механических прессов (54) ЗАЩИТНОЕ УСТРОЙСТВО К ПРАВИЛЬНОРАСТЯ)КНОЙ МАШИ НЕ

Изобретение относится к защитным устройствам правильно-растяжных машин.

Известно защитное устройство к правильнорастяжной машине с передней и задней зажимными головками, выполненное в виде расположенных на приводном органе по всей его длине поворотных защитных экранов.

Основным недостатком известного устройства является невозможность его установки на машинах, станины которых расположены на фундаменте, что резко снижает производительность этих машин.

В предлагаемом устройстве с целью повышения производительности приводной орган выполнен в виде двух штанг с жестко закрепленными на них элементами для размещения защитных экранов и установленного на станине цилиндра, взаимодействующего через систему рычагов со штангами.

Для переналадки машины на заданную длину профиля защитные экраны выполнены откидными.

На фиг. 1 — машина с предлагаемым устройством, дан общий вид; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — вид по стрелке Б на фиг. 1.

На станине 1 правильно-растя>кной машины с передней 2 и задней 3 зажимными головками в подшипниках 4 размещены штанги 5 с жестко закрепленными элементами 6 для установки на них защитных экранов 7 и фиксаторов 8.

Для поворота экранов штанги посредством соединенных между собой рычагов 9 связаны со штоком 10 цилиндра 11.

Работает устройство следующим образом.

Загрузка заготовок на ось правки и выгрузки производится в горизонтальной плоскости. Заготовка 12 с приемного стеллажа 13 подается на ось правки и зажимается в головках 2 и 3.

Включается цилиндр 11, и через рычаги 9 производится поворот штанг 5 вместе с экранами 7, профиль 12 закрывается со всех сторон по всей длине. После растяжения концы профиля 12 разжимаются в головках 2 и 3, защитные экраны 7 от цилиндра 11 расходятся, и выправленный профиль передается на приемный стеллаж 14.

20 При перенастройке машины на более короткий профиль задняя головка 3 приближается к головке 2. Для того, чтобы экраны не мешали головке, они сделаны откидными.

Для этого фиксатор 8 вынимается из отвер25 стия в экране 7, и экран отбрасывается вниз, фиксируясь на другое отверстие.

Формула изобретения

1. Защитное устройство к правильно-ра30 стяжной машине с передней и задней за>ким
