Реферат



(пп 502782

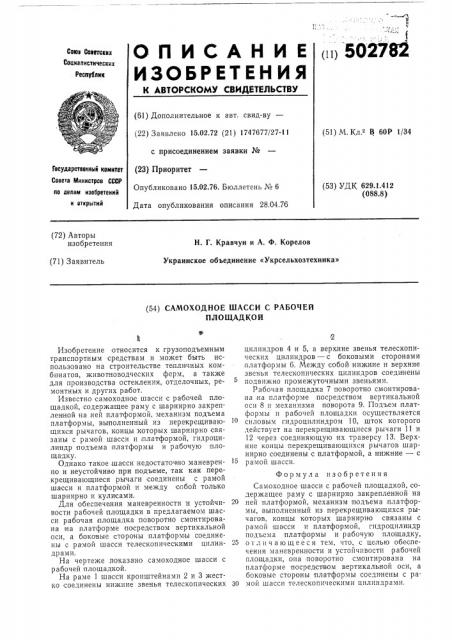

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

СОюз CoaeYcKNx

Сонналнстнчесннх

Республнк (61) Дополнительное к авт. свид-ву— (22) Заявлено 15.02.72 (21) 1747677/27-11 с присоединением заявки № (23) Приоритет

Опубликовано 15.02.76. Бюллетень ¹ 6

Дата опубликования описания 28.04.76 (51) М. Кл. В 60Р 1/34

Государственный номнтет

Совета Мнннстрсо СССР (53) УДК 629.1.412 (088.8) по делам нзобретеннй н открытнй (72) Авторы изобретения

Н. Г. Кравчун и А. Ф. Корелов

Украинское объединение «Укрсельхозтехника» (71) Заявитель (54) САМОХОДНОЕ ШАССИ С РАБОЧЕЙ

ПЛОЩАДКОЙ

Изобретение относится к грузоподъемным транспортным средствам и может быть использовано на строительстве тепличных комбинатов, животноводческих ферм, а также для производства остекления, отделочных, ремонтных и других ра|бот.

Известно самоходное шасси с рабочей площадкой, содержащее раму с шарнирно закреплен|ной на,ней платформой, механизм подъема платформы, выполненный из перекрещивающихся рычагов, концы:которых шарнирно связаны с рамой шасси и платформой, гидроцилиндр подъема платформы и рабочую площадку.

Однако такое. шасси недостаточно маневренно и неустойчиво при подъеме, так как перекрещивающиеся рычаги соединены с рамой шасси и платформой и между собой только шарнирно и кулисами.

Для обеспечения маневренности и устойчивости рабочей площадки в предлагаемом шасси рабочая площадка поворотно смонтирована iHB платформе посредством вертикальной оси, а боковые стороны платформы соединены с рамой шасси телескопическими цилиндрами.

На чертеже .показано самоходное шасси с рабочей площадкой.

На раме 1 шасси кронштейнами 2 и 3 жестко соединены нижние звенья телескопических цилиндров 4 и 5, а верхние звенья телескопических цилиндров — с боковыми сторонами платформы 6. Между собой, нижние и верхние звенья телескопических цилиндров соединены подвижно промежуточными звеньями.

Рабочая площадка 7 поворотно смонтирована на платформе посредством вертикальной оси 8 и механизма поворота 9. Подъем, платформы и рабочей .площадки осуществляется силовым гидроцилиндром 10, шток которого действует на перекрещивающиеся рычаги 11 и

12 через соединяющую их траверсу 13. Верхние концы перекрещивающихся рычатов шарнирно соединены с платформой, а нижние — с рамой шасси.

Формула изобретения

Самоходное шасси с рабочей площадкой, содержащее раму с шарнирно закрепленной на

20 ней платформой, механизм подъема платформы, выполненный из перекрещивающихся рычагов, концы которых шарнирно связаны с рамой шасси и платформой, гидроцилиндр подъема платформы и рабочую площадку, 25 отлич ающееся тем, что, с целью обеспечения маневренности и устойчивости рабочей площадки, она:поворотно смонтирована на платформе посредством вертикальной оси, а боковые стороны платформы соединены с ра30 мой шасси телескопическими цилиндрами.
