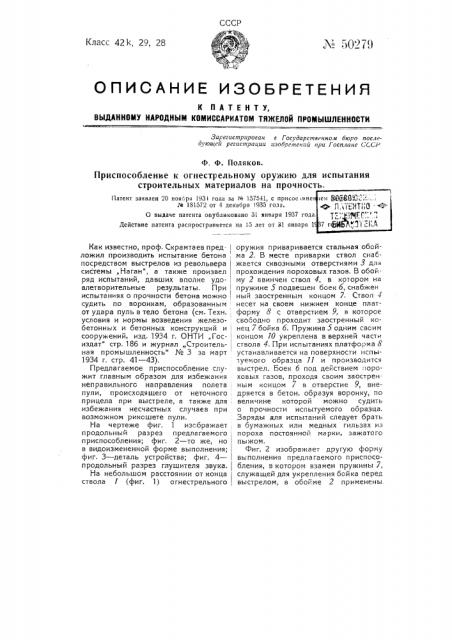

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ПАТЕНТУ, ВЫДАННОМУ НАРОДНЫМ КОМИССАРИАТОМ ТЯЖЕЛОЙ ПРОМЫШЛЕННОСТИ

Зарегистрирован в Государственном бюро последующей регистрации изобретений при Госплане СССР

Ф. Ф. Поляков

Приспособление к огнестрельному оружию для испытания строительных материалов на прочность.

Патент заявлен 20 ноясря 1931 года за N. 157541, с присое1ине

Ла 181572 от 4 декабря !935 гола.

О выдаче патента опубликовано 31 января 1937 года

Действие патента распространяется на 15 лет от 31 января 1

Как известно, проф. Скрамтаев пред- оружия приваривается стальная обойложил производить испытание бетона ма 2. В месте приварки ствол снабпосредством выстрелов из револьвера жается сквозными отверстиями 3 для системы „Наган", а также произвел прохождения пороховых газов. В обойряд испытаний, давших вполне удо-, му 2 ввинчен ствол 4, в котором на влетворительные результаты. При пружине 5 подвешен боек б, снабжен

1 л испытаниях о прочности бетона можно; ныи заостренным концом 7. Ствол:- судить по воронкам, образованным несет на своем нижнем конце платот удара пуль в тело бетона (см. Техн. форму 8 с отверстием 9, н которое условия и нормы возведения железо- свооодно проходит заостренный кобетонных и бетонных конструкций и, нец 7 бойка б. Пружина 5 одним своим сооружений, изд. 1934 r. ОНТИ „Гос- i концом 10 укреплена в верхней части издат" стр. 186 и журнал „Строитель-,ствола 4. При испытаниях платформа 8 ная промь|шленность" Мв 3 за март устанавливается на поверхности испы1934 г. стр. 41 — 43j. чуемого образца 11 и производится

Предлагаемое приспособление слу- выстрел. Боек 6 под действием порожит главным образом для избежания ховых газов, проходя своим заостреннеправильного направления полета, ным концом 7 в отверстие 9, внепули, происходящего от неточного, дряется в бетон, образуя воронку, по прицела при выстреле, а также для величине которой можно судить избежания несчастных случаев при о прочности испытуемого образца. возможном рикошете пули. Заряды для испытаний следует брать

На чертеже фиг. 1 изображает в бумажных или медных гильзах из продольный разрез предлагаемого пороха постоянной марки, зажатого приспособления; фиг. 2 — то же, íî, пыжам. в видоизмененной форме выполнения;,Фиг. 2 изображает другую форму фиг. 3 — деталь устройства; фиг. 4 — l выполнения предлагаемого приспосопродольный разрез глушителя звука. бления, в котором взамен пружины 7, На небольшом расстоянии от конца служащей для укрепления бойка перед ствола 1 (фиг. 1) огнестрельного выстрелом, в обойме 2 применены шарики 12, которые посредством пружин 13 (фиг. 3), управляемых винтами 14, прижимаются к телу бойка в канавке 15, вырезанной в торцевой части последнего, Дпя предотвращения прорыва пороховых газов вниз за тело бойка последний снабжен медными кольцами 16, которые после износа могут быть заменены новыми.

B описанном приспособлении весьма целесообразным является применение глушителя звука при выстреле. Примерная форма выполнения глушителя изображена на фиг. 4. На конец ствола 1 надет насадок 17, несущий в себе перфорированный конус 18 и конический рассекатель 19 выходящей струи газа. В глушителе предусмотрены отверстия 20, которые служат для облегчения выхода газов, прошедших через отверстия перфорировачного конуса 18.

Предмет и зоб р ете н ия.

1. Приспособление к огнестрельному

:оружию д я испытания строительных материалов на прочность, Отличаю-! щееся применением ствола 4, одним своим концом укрепляемого на отводе огнестрельного оружия перпендикулярно к нему и служащего направляющей для бойка б, подвешенного на пружине 5, укрепленной своим концом 10 в месте крепления ствола 4 к отводу огнестрельного оружия, а на другом — снабженного отверстием 9, через которое заостренный конец 7 бойка свободно проходит, внедряясь в испытуемый материал.

2. Видоизменение прибора по п. 1, отличающееся тем, что взамен пружины 7 для укрепления бойка перед

| выстрелом в обойме 2 применены шарики 12, которые посредством пружин 13, управляемых винтами 14, прижимаются к канавке 15, устроенной в торцевой части бойка.

3. В приспособлении по и. 1 применение глушителя звука при выстреле, надеваемого на конец ствола огнестрельного оружия,
