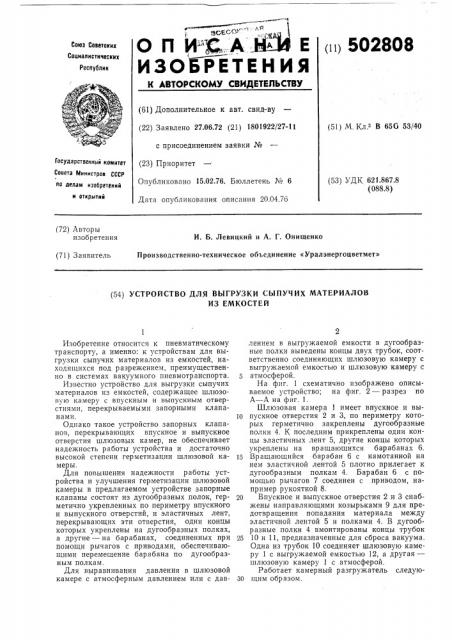

О П @ Е и11 502808

ИЗО з РЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 27.06.72 (21) 1801922/27-11 с присоединением заявки № (23) Приоритет

Опубликовано 15.02.76. Бюллетень ¹ 6

Дата опубликования описания 20.04,76 (51) М Кл г В 65G 53/40

Государственный комитет

Совета Мни»строе СССР по делам изобрете»нн н открыт»» (53) УДК 621.867.8 (088.8) (72) Авторы изобретения

И. Б. Левицкий и А. Г. Онищенко

Производственно-техническое объединение «Уралэнергоцветмет» (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВЫГРУЗКИ СЫПУЧИХ МАТЕРИАЛОВ

ИЗ ЕМКОСТЕЙ

Изобретение относится к пневматическому транспорту, а именно: к устройствам для выгрузки сыпучих материалов из емкостей, находящихся под разрежением, преимущественно в системах вакуумного пневмотранспорта.

Известно устройство для выгрузки сыпучих материалов из емкостей, содержащее шлюзовую камеру с впускным и выпускным отверстиями, перекрываемыми запорными клапанами.

Однако такое устройство запорных клапанов, перекрывающих впускное и выпускное отверстия шлюзовых камер, не обеспечивает надежность работы устройства и достаточно высокой степени герметизации шлюзовой камеры.

Для повышения надежности работы устройства и улучшения герметизации шлюзовой камеры в предлагаемом устройстве запорные клапаны состоят из дугообразных полок, герметично укрепленных по периметру впускного и выпускного отверстий, и эластичных лент, перекрывающих эти отверстия, одни концы которых укреплены на дугообразных полках, а другие — на барабанах, соединенных при помощи рычагов с приводами, обеспечивающими перемещение барабана по дугообразным полкам.

Для выравнивания давления в шлюзовой камере с атмосферным давлением или с давлением в выгружаемой емкости в дугообразные полки выведены концы двух трубок, соответственно соединяющих шлюзовую камеру с выгружаемой емкостью и шлюзовую камеру с

5 атмосферой.

На фиг. 1 схематично изображено описываемое устройство; на фиг. 2 — разрез по

А — А на фиг. 1.

Шлюзовая камера 1 имеет впускное и вы1п пускное отверстия 2 и 3, по периметру которых герметично закреплены дугообразные полки 4. К последним прикреплены одни концы эластичных лент 5, другие концы которых укреплены на вращающихся барабанах 6.

15 Вращающийся барабан 6 с намотанной на нем эластичной лентой 5 плотно прилегает к дугообразным полкам 4. Барабан 6 с помощью рычагов 7 соединен с приводом, например рукояткой 8.

20 Впускное и выпускное отверстия 2 и 3 снабжены направляющими козырьками 9 для предотвращения попадания материала между эластичной лентой 5 и полками 4. В дугообразные полки 4 вмонтированы концы трубок

25 10 и 11, предназначенные для сброса вакуума.

Одна из трубок 10 соединяет шлюзовую камеру 1 с выгружаемой емкостью 12, а другая— шлюзовую камеру 1 с атмосферой.

Работает камерный разгружатель следую30 щим образом.

502808

При выгрузке материала из емкости 12, находящейся под разрежением, впускное отверстие 2 шлюзовой камеры 1 открыто, и барабан 6 находится в исходном положении с намотанной на нем эластичной лентой 5. При таком положении барабана 6 с помощью трубки 10, соединяющей шлюзовую камеру 1 с емкостью 12, происходит выравнивание разрежения в обеих камерах, и материал разгружается. Для закрывания впускного отверстия

2 шлюзовой камеры 1 с помощью привода и рычагов 7 приводится в движение барабан

6, который двигаясь по дугообразным полкам

4, разматывает эластичную ленту 5, перекрывающую впускное отверстие 2 шлюзовой камеры 1 и конец трубки 10, вмонтированной в полку 4.

Выгрузка материала из шлюзовой камеры осуществляется аналогичным образом после окончания ее загрузки и закрепления впускного отверстия.

Выравнивание давления в шлюзовой камере 1 с атмосферным давлением происходит с, помощью трубки 11, соединяющей шлюзовую камеру 1 с атмосферой и вмонтированной одним концом в дугообразную полку 4, расположенную по периметру выпускного отверстия 3, который также перекрывается эластичной лентой 5 при движении барабана 6.

Формула изобретения

5 1. Устройство для выгрузки сыпучих материалов из емкостей, находящихся под разрежением, содержащее шлюзовую камеру с впускным и выпускным отверстиями, перекрываемыми запорными клапанами, о т л и ч а ю10 щ е е с я тем, что, с целью повышения надежности работы и улучшения герметизации шлюзовой камеры, запорные клапаны состоят из дугообразных полок, герметично укрепленных по периметру впускного и выпускного

15 отверстий, и эластичных лент, перекрывающих эти отверстия, одни концы которых укреплены на дугообразных полках, а другие— на барабанах, соединенных при помощи рычагов с приводами, обеспечивающими переме20 щение барабана по дугообразным полкам.

2. Устройство по п. 1, отличающееся тем, что, с целью выравнивания давления в шлюзовой камере с атмосферным давлением или с давлением в выгружаемой емкости, в

25 дугообразные полки выведены концы двух трубок, соответственно соединяющих шлюзовую камеру с выгружаемой емкостью и шлюзовую камеру с атмосферой.

502808

А-А фиг, 2
