Крановый захват
Иллюстрации
Реферат
1ц 502825

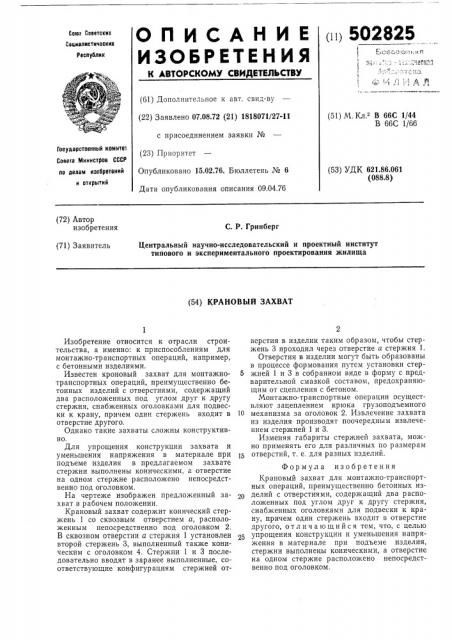

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Ссввтских
Свциалистичвских
Рвслублик (61) Дополнительное к авт. свид-ву (22) Заявлено 07.08.72 (21) 1818071/27-11 с присоединением заявки № (23) Приоритет
Опубликовано 15.02.76. Бюллетень № 6
Дата опубликования описания 09.04.76 (51) М Кл г В 66С 1/44
В 66С 1(66
Государственный комите1
Совета Министров СССР ло делам изооретений и открытий (53) УДК 621.86.061 (088.8) (72) Автор изобретения
С. Р. Гринберг
Центральный научно-исследовательский и проектный институт типового и экспериментального проектирования жилища (71) Заявитель (54) КРАНОВЫЙ ЗАХВАТ
Изобретение относится к отрасли строительства, а именно: к приспособлениям для монтажно-транспортных операций, например, с бетонными изделиями.
Известен крановый захват для монтажнотранспортных операций, преимущественно бетонных изделий с отверстиями, содержащий два расположенных под углом друг к другу стержня, снабженных оголовками для подвески к крану, причем один стержень входит в отверстие другого.
Однако такие захваты сложны конструктивно.
Для упрощения конструкции захвата и уменьшения напряжения в материале при подъеме изделия в предлагаемом захвате стержни выполнены коническими, а отверстие на одном стержне расположено непосредственно под оголовком.
На чертеже изображен предложенный захват в рабочем положении.
Крановый захват содержит конический стержень 1 со сквозным отверстием а, расположенным непосредственно под оголовком 2.
В сквозном отверстии а стержня 1 установлен второй стержень 3, выполненный также коническим с оголовком 4. Стержни 1 и 3 последовательно вводят в заранее выполненные, соответствующие конфигурациям стержней отверстия в изделии таким образом, чтобы стержень 3 проходил через отверстие а стержня 1.
Отверстия в изделии могут быть образованы в процессе формования путем установки стер5 жней 1 и 3 в собранном виде в форму с предварительной смазкой составом, предохраняющим от сцепления с бетоном.
Монтажно-транспортные операции осуществляют зацеплением крюка грузоподъемного
10 механизма за оголовок 2. Извлечение захвата из изделия производят поочередным извлечением стержней 1 и 3.
Изменяя габариты стержней захвата, можно применять его для различных по размерам у отверстий, т. е. для разных изделий.
Формула изобретения
Крановый захват для монтажно-транспортных операций, преимущественно бетонных изделий с отверстиями, содержащий два расположенных под углом друг к другу стержня, снабженных оголовками для подвески к крану, причем один стержень входит в отверстие другого, отличающийся тем, что, с целью упрощения конструкции и уменьшения напряжения в материале при подъеме изделия, стержни выполнены коническими, а отверстие на одном стержне расположено непосредственно под оголовком, 502825
Составитель E. Чернышев
Техред Е. Подурушина
Редактор С. Байкова
Корректор E. Рожкова
Типография, пр. Сапунова, 2
Заказ 712/8 Изд. № 1092 Тираж 1029 Подписное
ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
