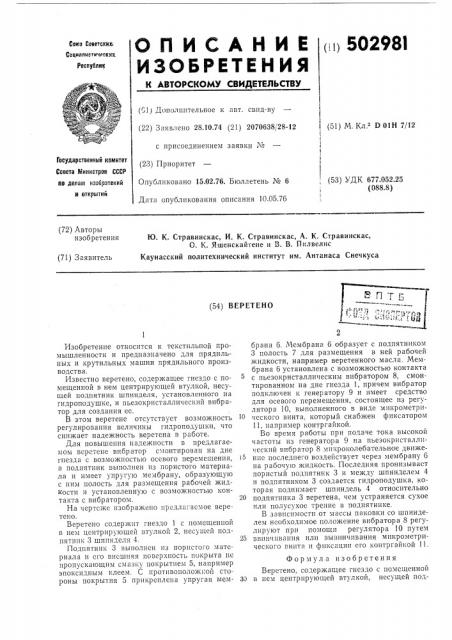

О П И C А Н И Е (:i) 502981

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскик, Социалистических

Республик

1 (51) М. Кл.з D 01Н 7/12 (61) Дополнительное к авт. свид-ву (22) Заявлено 28.10,74 (21) 2070638/28-12 с присоединением заявки ¹ (23) Приоритет

Опубликовано 15.02.76. Бюллетень № 6

Дата опубликования описания 10.05.76

Государственный комитет

Совета вйинистров СССР по делам изобрзтений и открытий (53) УДК 677.052.25 (088.8) (72) Авторы изобретения

Ю. К. Стравинскас, И. К. Стравинскас, А. К. Стравинскас, О. К. Яшенскайтеие и В. В. Пилвелис

Каунасский политехнический институт им. Антанаса Снечкуса (71) Заявитель (54) ВЕРЕТЕНО

Изобретение относится к текстильной промышленности и предназначено для прядильных и крутильных машин прядильного производства.

Известно веретено, содержащее гнездо с помещенной в нем центрирующей втулкой, несущей подпятник шпинделя, установленного на гидроподушке, и пьезокристаллический вибратор для создания ее.

В этом веретене отсутствует возможность регулирозапия величины гидроподушки, что снижает надежность веретена в работе.

Для повышения надежности в предлагаемом веретене вибратор смонтирован на дне гнезда с возможностью осевого перемещения, а подпятник выполнен из пористого материала и имеет упругую мембрану, образующую с ним полость для размещения рабочей жидкости и установленную с возможностью контакта с вибратором.

На чертеже изображено предлагаемое веретено.

Веретено содержит гнездо 1 с помещенной в нем центрирующей втулкой 2, несущей подпятник 3 шпинделя 4.

Подпятник 3 выполнен из пористого материала и его внешняя поверхность покрыта не пропускающим смазку покрытием 5, например эпоксидным клеем. С противоположной стороны покрытия 5 прикреплена упругая мембрана 6. Мембрана 6 образует с подпятником

3 полость 7 для размещения в ней рабочей жидкости, например веретенного масла. Мембрана 6 установлена с возможностью контакта с пьезокристаллическим вибратором 8, смонтированном на дне гнезда 1, причем вибратор подключен к генератору 9 и имеет средство для осевого перемещения, состоящее из регулятора 10, выполненного в виде микрометрического винта, который снабжен фиксатором

11, например контргайкой.

Во время работы при подаче тока высокой частоты из генератора 9 на пьезокристаллпческий вибратор 8 мпкроколебательное движе15 ние последнего воздействует через мембрану 6 на рабочую жидкость. Последняя пронизывает пористый подпятник 3 и между шпинделем 4 и подпятником 3 создается гидроподушка, которая поднимает шпиндель 4 относительно

2о подпятника 3 веретена, чем устраняется сухое или полусухое трение в подпятнике.

В зависимости от массы паковки со шпинделем необходимое положение вибратора 8 регулируют при помощи регулятора 10 путем

25 ввипчпвания или вывинчивания мпкрометрического винта и фиксации его контргайкой 11.

Формула изобретения

Веретено, содержащее гнездо с помещенной

Зд в нем центрируюшей втулкой, несущей под502981

Составитель Н. Тинде

Техред Е. Подурушина

Редактор И. Шубина

Корректор М. Лейзерман

Заказ 771, 9 Изд. Ге 1118 Тираж 575 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 пятник шпинделя, установленного на гидроподушке, и пьезокристаллический вибратор для создания ее, отличающееся тем, что, с целью повышения надежности, вибратор смонтирован HB дне гнезда с возможностью осевого переме1цения, а подпятник выполнен из пористого материала и имеет упругую мембрану, образующую с ним полость для размещения рабочей жидкости и установленную с

5 возможностью контакта с вибратором.
