Устройство для ввода прокладчиков утка в тканеформирующий механизм многозевного ткацкого станка

Устройство для ввода прокладчиков утка в тканеформирующий механизм многозевного ткацкого станка

Иллюстрации

Показать все

Реферат



(! i) 502984

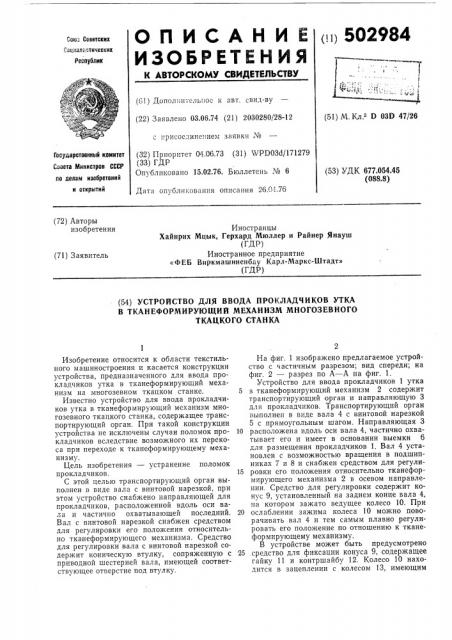

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Соко Советских

".îèàë!::ñтичаскик

Республик (61) Дополпительпос к авт, свид-ву (22) Заявлено 03.06.74 (21) 2030280/28-12 (51) М. Кл е D 03D 47/26 с присоединением заявки ¹ (32) Приоритет 04.06.73 (31) WPD03d/171279 (33) ГДР

Опубликовано 15.02.76. Бюллетень ¹ 6

Государственный комитет

Совета Министров СССР по делам изобретений и открытий (53) УДК 677.054.45 (088.8) Дата опубликования описания 26.0:1.76 (72) Авторы изобретения

Иностранцы

Хайнрих Мцык, Герхард Мюллер и Райнер Янауш (ГДР) Иностранное предприятие

«ФЕБ Виркмашиненбау Карл-Маркс-Штадт» (ГДР) (71) Заявитель (54) УСТРОЙСТВО ДЛЯ ВВОДА ПРОКЛАДЧИКОВ УТКА

В ТКАНЕФОРМИРУЮЩИЙ МЕХАНИЗМ МНОГОЗЕВНОГО

ТКАЦКОГО СТАНКА

Изобретение относится к области текстильного машиностроения и касается конструкции устройства, предназначенного для ввода прокладчиков утка в тканеформирующий механизм на многозевном ткацком станке.

Известно устройство для ввода прокладчиков утка в тканеформирующий механизм многозевного ткацкого станка, содержащее транспортирующий орган. При такой конструкции устройства не исключены случаи поломок прокладчиков вследствие возможного их перекоса при переходе к тканеформирующему механизму.

Цель изобретения — устранение поломок прокладчиков.

С этой целью транспортирующий орган выполнен в виде вала с винтовой нарезкой, при этом устройство снабжено направляющей для прокладчиков, расположенной вдоль оси вала и частично охватывающей последний.

Вал с винтовой нарезкой снабжен средством для регулировки его полох<ения относительно тканеформирующего механизма. Средство для регулировки вала с винтовой нарезкой содержит коническую втулку, сопряженную с приводной шестерней вала, имеющей соответствующее отверстие под втулку.

На фиг. 1 изображено предлагаемое устройство с частичным разрезом; вид спереди; на фиг. 2 — разрез по А — А на фиг. 1.

Устройство для ввода прокладчиков 1 утка

5 в тканеформирующий механизм 2 содержит транспортирующий орган и направляющую 3 для прокладчиков. Транспортирующий орган выполнен в виде вала 4 с винтовой нарезкой

5 с прямоугольным шагом. Направляющая 3

10 расположена вдоль оси вала 4, частично охватывает его и имеет в основании выемки 6 для размещения прокладчиков 1. Вал 4 установлен с возможностью вращения в подшипниках 7 и 8 и снабжен средством для регули15 ровки его положения относительно тканеформирующего механизма 2 в осевом направлении. Средство для регулировки содержит конус 9, установленный на заднем конце вала 4, на котором зажато ведущее колесо 10. При

20 ослаблении зажима колеса 10 можно поворачивать вал 4 и тем самым плавно регулировать его положение по отношению к тканеформирующему механизму.

В устройстве может быть предусмотрено

25 средство для фиксации конуса 9, содержащее гайку 11 и контршайбу 12. Колесо 10 находится в зацеплении с колесом 13, имеющим

502984

Составитель Г. Квашенко

Техред Е. Подурушина

Корректор Н, Аук

Редактор Э. Шибаева

Заказ 772(14 Изд. № 1111 Тираж 549 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 пазы 14, 15 и 16, и крепится к звездочке 17 посредством болтов 18, 19 и 20. При ослаблении болтов и вращении колеса 13 осуществляется плавная регулировка положения вала

4. Звездочка 17 приводится во вращение от цепи 21, связанной с устройством отвода.

При вращении вала 4 витки его винтовой нарезки действуют на прокладчики 1, несущие запас уточной нити на одну прокидку. В результате прокладчики перемещаются по направляющей 3 и беспрепятственно входят в тканеформирующий механизм.

Формула изобретения

1. Устройство для ввода прокладчиков утка в тканеформирующий механизм многозевного ткацкого станка, содержащее транспортирующий орган, отличающееся тем, что, с целью устранения поломок прокладчиков, транспортирующий орган выполнен в виде вала с винтовой нарезкой, при этом уст5 ройство снабжено направляющей для прокладчиков, расположенной вдоль оси вала и частично охватывающей последний.

2. Устройство по п. 1, о тл ич а ю щ ее с я тем, что вал с винтовой нарезкой снабжен

10 средством для регулировки его положения относительно тканеформирующего механизма.

3. Устройство по п. 1, отлич ающееся тем, что средство для регулировки вала с винтовой нарезкой содержит коническую втулку, 15 сопряженную с приводной шестерней вала, имеющей соответствующее отверстие под втулку.
