Реферат



(и) 5

03057

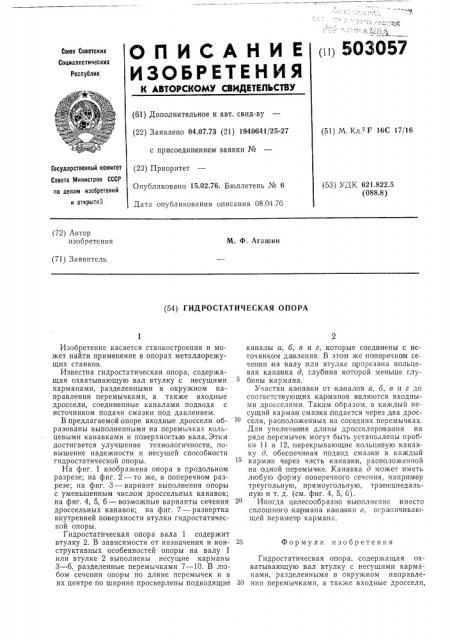

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Соцыалнстнческих

Реслублкк (61) Дополнительное к авт. свид-ву (22) Заявлено 04.07.73 (21) 1940641/25-27 с присоединением заявки № (23) Приоритет

Опубликовано 15.02.76. Бюллетень № 6

Дата опубликования описания 08.04.76 (51) М. Кл.з F 16С 17/16

Государственный комитет

Совета Министров СССР ло делам изобретений н открытнй (53) УДК 621.822.5 (088.8) (72) Автор изобретения

М. Ф. Агашин (71) Заявитель (54) ГИДРОСТАТИЧЕСКАЯ ОПОРА

Изобретение касается станкостроения и может найти применение в опорах металлорежущих станков, Известна гидростатическая опора, содержащая охватывающую вал втулку с несущими карманами, разделенными в окружном направлении перемычками, а также входные дроссели, соединенные каналами подвода с источником подачи смазки под давлением.

В предлагаемой опоре входные дроссели образованы выполненными на перемычках кольцевыми канавками и поверхностью вала, Этим достигается улучшение технологичности, повышение надежности и несущей способности гидростатической опоры.

На фиг, 1 изображена опора в продольном разрезе; на фиг. 2 — то же, в поперечном разрезе; на фиг. 3 — вариант выполнения опоры с уменьшенным числом дроссельных канавок; на фиг. 4, 5, 6 — возможные варианты сечения дроссельных канавок; на фиг. 7 — развертка внутренней поверхности втулки гидростатической опоры.

Гидростатическая опора вала 1 содержит втулку 2. В зависимости от назначения и конструктивных особенностей опоры на валу 1 или втулке 2 выполнены несущие карманы

3 — 6, разделенные перемычками 7 — 10. В любом сечении опоры по длине перемычек и в их центре по ширине просверлены подводящие каналы а, б, в и г, которые соединены с источником давления. В этом же поперечном сечен ии на валу,или втулке п рорезана кольцевая канавка д, глубина которой меньше глуб ины |кармана.

Участки,ка навки от ка налов а, б, в и г до соопветспвующих карманов являются входными дросселями. Таким образом, в каждый несущий карман смазка,подаепся через д ва дросселя, расположенных на соседних перемычках.

Для увеличения,длины дросселирования на ряде перемычек могут быть установлены пробки 11 и 12, перекрывающие кольцевую канавку д, обеспечивая под вод смазки в каждый карма и через ча сть .канавки, расположенной на одной перемычке. Кана вка д может иметь любую форму поперечного сечения, например треугольную, прямоугольную, тра пециедальную и т. д. (см. фиг. 4, 5, 6).

И ногда целесообразно выполнение вместо сплошного ка р мана кана вки е, ограничивающей периметр кармана.

25 Формула изобретения

Гидростатическая опора, содержащая охватывающую вал втулку с несущими карманами, разделенными в окружном направлеЗО нии перемычками, а также входные дросселя, способности гидростатической опоры, входные дроссели образованы выполненными на перемычках кольцевыми канавками и поверхностью вала.

Составитель В. Шадрина

Техред Е. Подурушина Корректор Т. Добровольская

Редактор Н. Коган

Заказ 671/12 Изд. № 1108 Тираж 1131 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по дела:,i изобоезеиий и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 соединенные каналами подвода с источником подачи смазки под давлением, отл нч а ющ а я с я тем, что, с целью улучшения технологичности повышения надежности и несущей

72

Фиа 7 7 а

Ф игл /. Г

Ф иг. 5
