Реферат



) Г

l ц (») 503097

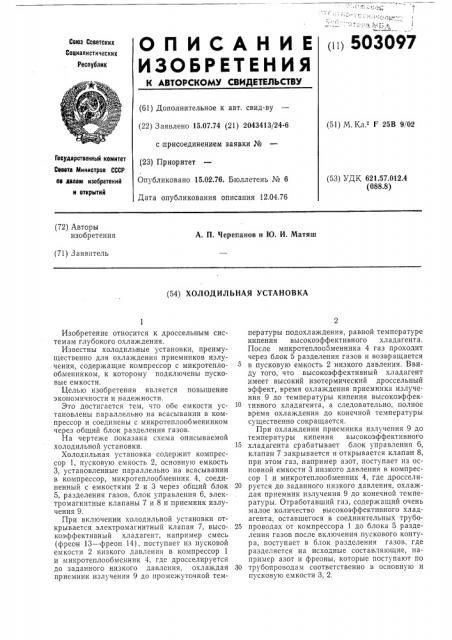

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 15.07.74 (21) 2043413/24-6 с присоединением заявки № (23) Приоритет

Опубликовано 15.02.76. Бюллетень № 6

Дата опубликования описания 12.04.76 (51) М. Кл.з F 25В 9/02

Гооударственный комитет

Совета Министров СССР пв лолам изобретений и открытий (53) УДК 621.57.012.4 (088.8) (72) Авторы изобретения

А. П. Черепанов и Ю. И. Матяш (71) Заявитель (54) ХОЛОДИЛЬНАЯ УСТАНОВКА

Изобретение относится к дроссельным системам глубокого охлаждения.

Известны холодильные установки, преимущественно для охлаждения приемников излучения, содержащие компрессор с микротеплообменником, к которому подключены пусковые емкости.

Целью изобретения является повышение экономичности и надежности.

Это достигается тем, что обе емкости установлены параллельно на всасывании в компрессор и соединены с микротеплообменником через общий блок разделения газов.

На чертеже показана схема описываемой холодильной установки.

Холодильная установка содержит компрессор 1, пусковую емкость 2, основную емкость

3, установленные параллельно на всасывании в компрессор, микротеплообменник 4, соединенный с емкостями 2 и 3 через общий блок

5, разделения газов, блок управления 6, электромагнитные клапаны 7 и 8 и приемник излучения 9.

При включении холодильной установки открывается электромагнитный клапан 7, высокоэффективный хладагент, например смесь (фреон 13 — фреон 14), поступает из пусковой емкости 2 низкого давления в компрессор 1 и микротеплообменник 4, где дросселируется до заданного низкого давления, охлаждая приемник излучения 9 до промежуточной температуры подохлаждения, равной температуре кипения высокоэффективного хладагента.

После микротеплообменника 4 газ проходит через блок 5 разделения газов и возвращается в пусковую емкость 2 низкого давления. Ввиду того, что высокоэффективный хладагент имеет высокий изотермический дроссельный эффект, время охлаждения приемника излучения 9 до температуры кипения высокоэффек10 тивного хладагента, а следовательно, полное время охлаждения до конечной температуры существенно сокращается.

При охлаждении приемника излучения 9 до температуры кипения высокоэффективного

15 хладагента срабатывает блок управления 6, клапан 7 закрывается и открывается клапан 8, при этом газ, например азот, поступает из основной емкости 3 низкого давления в компрессор 1 и микротеплообменник 4, где дроссели20 руется до заданного низкого давления, охлаждая приемник излучения 9 до конечной температуры. Отработавший газ, содержащий очень малое количество высокоэффективного хладагента, оставшегося в соединительных трубо25 проводах от компрессора 1 до блока 5 разделения газов после включения пускового контура, поступает в блок разделения газов, где разделяется на исходные составляющие, например азот и фреоны, которые поступают по

30 трубопроводам соответственно в основную и пусковую емкости 3, 2.

503097

Составитель В. Орлов

Редактор Б. Нанкина

Техред Т. Курилко

Корректор В. Брыкснна

Заказ 707/13 Изд. Мз 1090 Тираж 690 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Дальнейшее поддержание температуры охлаждения приемника излучения 9 обеспечивается работой контура, содержащего основную емкость 3.

Формула изобретения

Холодильная установка, преимущественно для охлаждения приемников излучения, содержа1цая комйрессор с микротеплообменником, к которому подключены пусковые емкости, отличающаяся тем, что, с целью повышения экономичности и надежности, обе емкости установлены параллельно на всасывании в компрессор и соединены с микротеплообменником через общий блок разделения газов.
