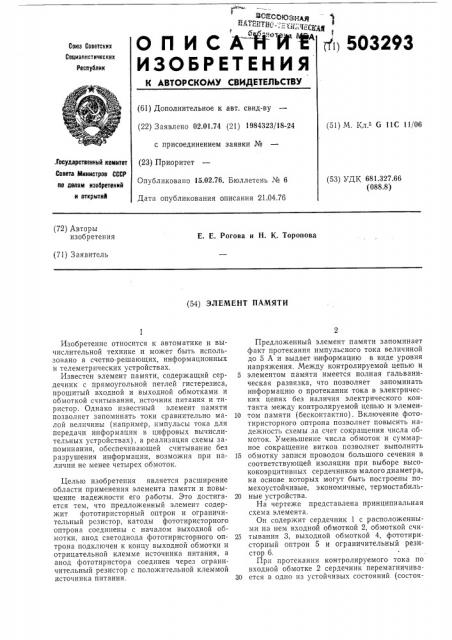

ОП ИСАЙ-"ИМ

ИЗОБРЕТЕНИЯ пц 503293

Союз Советских

Социалистических

Ресоублик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 02.01.74 (21) 1984323/18-24 с присоединением заявки № (23) Приоритет

Опубликовано 15.02.76. Бюллетень № 6

Дата опубликования описания 21.04.76.Государственныб комитет

Совета Министров СССР оо долам изобретений и открытий (53) УДК 681 327 66 (088.8) (72) Авторы изобретения

Е. Е. Рогова и H. К. Торопова (71) Заявитель (54) ЭЛ EMEHT ПАМЯТИ

Предложенный элемент памяти запоминает факт протекания импульсного тока величиной до 5 А и выдает и нформац ию в виде уровня напряжения. Между контролируемой цепью и

5 элементом памяти имеется полная гальваническая развязка, что позволяет запоминать информацию о протекании тока в электрических цепях без наличия электрического контакта между контролируемой цепью и элемен10 том памяти (бесконтактно). Включение фототиристорного оптрона позволяет повысить надежность схемы за счет сокращения числа обмоток. Уменьшение числа обмоток и суммарное сокращение витков позволяет выполнить

15 обмотку записи проводом большого сечения в соответствующей изоляции при выборе высококоэрцитивных сердечников малого диаметра, на основе которых могут быть построены помехоустойчивые, экономичные, термостабиль20 ные устройства.

На чертеже представлена принципиальная схема элемента.

Он содержит сердечник 1 с расположенными на нем входной обмоткой 2, обмоткой счи25 тывания 3, выходной обмоткой 4, фототиристорный оптрон 5 и ограничительный резистор 6.

При протекании контролируемого тока по входной обмотке 2 сердечник перемагничива30 ется в одно из устойчивых состояний (состояИзобретение относится к автоматике и вычислительной технике и может быть использовано в счетно-решающих, информационных и телеметрических устройствах.

Известен элемент памяти, содержащий сердечник с прямоугольной петлей гистерезиса, прошитый входной и выходной обмотками и обмоткой считывания, источник питания и тиристор. Однако известный элемент памяти позволяет запоминать токи сравнительно малой величины (например, импульсы тока для передачи информации в цифровых вычислительных устройствах), а реализация схемы запоминания, обеспечивающей считывание без разрушения информации, возможна при наличии не менее четырех обмоток.

Целью изобретения является расширение области применения элемента памяти и повышение надежности его работы. Это достигается тем, что предложенный элемент содержит фототиристорный оптрон и ограничительный резистор, катоды фототиристорного оптрона соединены с началом выходной обмотки, анод светодиода фототиристорного оптрона подключен к концу выходной обмотки и отрицательной клемме источника питания, а анод фототиристора соединен через ограничительный резистор с положительной клеммой источника питания. (51) М, Кл G 11С 11/06

503293

Составитель Ю. Розенталь

Редактор Л. Тюрина Техред Т. Курилко Корректоры: Л. Котова и 3. Тарасова

Заказ 708/17 Изд. № 1106 Тираж 723 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, 5Ê-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 ние «1»). При подаче тока по обмотке считывания 3 сердечник перемагничивается в состояние «О», а на выходной обмотке 4 наводится сигнал, который через светодиод включает фототиристор. Ток фототиристора, протекая по выходной обмотке, возвращает сердечник в состояние «1».

Резистор 6 служит для ограничения анодного тока фототиристора.

Формула изобретения

Элемент памяти, содержащий сердечник с прямоугольной петлей гистерезиса, прошитый входной и выходной обмотками и обмоткой считывания, и источник питания, о т л и ч а юшийся тем, что, с целью расширения области применения и повышения надежности ра5 боты элемента, он содержит фототиристорный оптрон и ограничительный резистор, катоды фототиристорного оптрона соединены с началом выходной обмотки, анод светодиода фототиристорного оптрона подключен к концу вы10 ходной обмотки и отрицательной клемме источника питания, а анод фототиристора соединен через ограничительный резистор с положительной клеммой источника питания,
