Электродный узел для электронного прибора

Электродный узел для электронного прибора

Иллюстрации

Показать все

Реферат



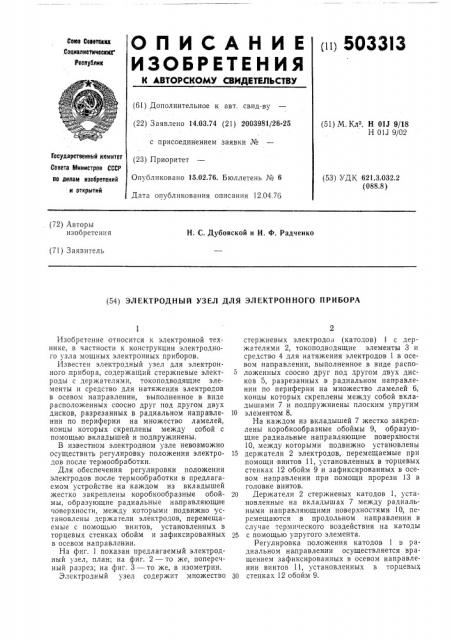

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1п1 5033I 3

Союз Советских

Социалистическая

Реснублик (61) Дополнительное к авт. свид-ву (22) Заявлено 14.03.74 (21) 2003981/26-25 (51) М.Клз Н 01J 9/18

Н 01J 9/02 с присоединением заявки №

Государственный комитет

Совета Министров СССР (23) Приоритет

Опубликовано 15.02.76. Бюллетень № 6

Дата опубликования описания 12.04.75 (53) УДК 621.3.032.2 (088.8) по делам изобретений и OTNpIITHH (72) Авторы изобретения

Н. С. Дубовской и И. Ф. Радченко (71) Заявитель (54) ЭЛЕКТРОДНЪ|й УЗЕЛ ДЛЯ ЭЛЕКТРОННОГО ПРИБОРА

Изобретение относится к электронной технике, в частности к конструкции электродного узла мощных электронных приборов.

Известен электродный узел для электронного, прибора, содержащий стержневые электроды с держателями, токоподводящие элементы и средство для натяжения электродов в осевом направлении, выполненное в виде расположенных соосно друг под другом двух дисков, разрезанных в радиальном направлении по периферии на множество ламелей, концы которых скреплены между собой с помощью вкладышей и подпружинены.

В известном электродном узле невозможно осуи ествить регулировку положения электродов после термообработки.

Для обеспечения регулировки положения электродов после термообработки в предлагаемом устройстве на каждом из вкладышей жестко закреплены коробкообразные обоймы, образующие радиальные направляющие чо верхности, между которыми подвижно установле lbl держатели электродов, перемещаемые с помощью винтов, установленных в торцевых стенках обойм и зафиксированных в осевом направлении.

На фиг. 1 показан предлагаемый электродный узел, план; на фиг. 2 — то же, поперечный разрез; на фиг. 3 — то же, в изометрии.

Электродный узел содержит множество стержневых электродов (катодов) 1 с держателями 2, токоподводящие элементы 3 и средство 4 для натяжения электродов 1 .в осевом направлении, выполненное в виде распо5 ложенных соосно друг под другом двух дисков 5, разрезанных в радиальном направлении по периферии на множество ламелей 6, концы которых скреплены между собой вкладышами 7 и,подпружинены плоским упругим

10 элементом 8.

На каждом из вкладышей 7 жестко закреплены коробкообразные обоймы 9, образующие радиальные направляющие поверхности

10, между которыми подвижно установлены

15 держатели 2 электродов, перемещаемые при помощи винтов 11, установленных в торцевых стенках 12 обойм 9,и зафиксированных в осевом направлении при помощи прорези 13 в головке винтов, 20 Держатели 2 стержневых катодов 1, установленные на вкладышах 7 между радиальными направляющими поверхностями 10, перемещаются в продольном направлении в случае термического воздействия на катоды

25 с помощью упругого элемента.

Регулировка положения катодов 1 в радиальном направлении осуществляется вращением зафиксированных в осевом направлении винтов 11, установленных в торцевых

30 стенках 12 обойм 9, Это перемещение дает возможность регулировать положение каждого катода после термообработки, а также облегчает процесс сборки электродного узла.

Формула изобретения

Электродный узел для электронного прибора, содержащий стержневые электроды с держателями, токоподводящие элементы и средство для натяжения электродов в осевом направлении, выполненное в виде расположенных соосно друг под другом двух дисков, разрезанных в радиальном направлении по и риферии на множество ламелей, концы которых скреплены между собой с помощью

«кладышей и подпружинены, о т л и ч а ющийся тем, что, с целью обеспечения регулировки положения электродов после термообработки, на каждом из вкладышей жестко закреплены коробкообразные обоймы, образующие радиальные направляющие поверхности, между которыми подвижно установлены держатели электродов, перемещаемые с помощью винтов, установленных в торцевых стенках обойм и зафиксированных в осевом направлении, 2

7
