Реферат

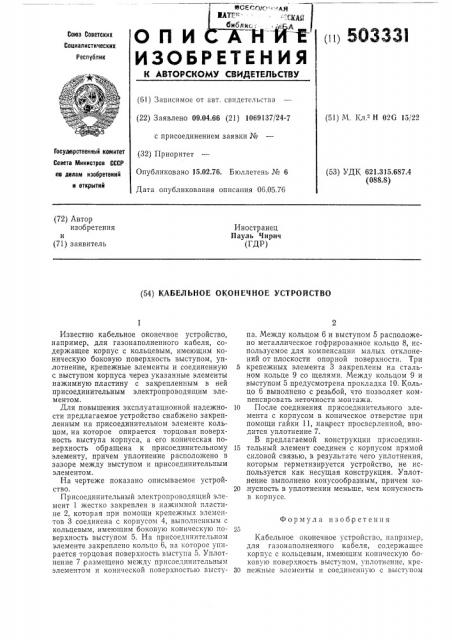

I CE CA>"-(—; д

О П И " -4-"

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВттДЕТЕПЬСТВУ (61) Зависимое от авт. свидетельства (22) Заявлено 09.04.66 (21) 1069137/24-7 с присоединением заявки № (32) Приоритет

Опубликовано 15,02.76. Бюллетень № 6

Дата опубликования описания 06.05.76 (51) М, Кл.2 H 026 15/22

Государственный комитет

Совета Министров CCCP (53) УДК 621.315.687.4 (088.8) лв делам изобретений и открытий (72) Автор изобретения и (71) заявитель

Иностранец

Пауль Чирнч (ГДР) (54) КАБЕЛЬНОЕ ОКОНЕЧНОЕ УСТРОЙСТВО

Известно кабельное оконечное устройство, например, для газонаполненного кабеля, содержащее корпус с кольцевым, имеющим коническую боковую поверхность выступом, уплотнение, крепежные элементы и соединенную с выступом корпуса через указанные элементы нажимную пластину с закрепленным в ней присоединительным электропроводящим элементом.

Для повышения эксплуатационной надежности предлагаемое устройство снабжено закрепленным на присоединительном элементе кольцом, на которое опирается торцовая поверхность выступа корпуса, а его коническая поверхность обращена к присоединительному элементу, причем уплотнение расположено в зазоре между выступом и п рисоединительным элементом.

На чертеже показано описываемое устройство.

Присоединительный электропроводящий элемент 1 жестко закреплен в нажимной пластине 2, которая при помощи крепежных элементов 3 соединена с корпусом 4, выполненным с кольцевым, имеющим боковую коническую поверхность выступом 5. На присоединительном элементе закреплено кольцо 6, на которое упирается торцовая поверхность выступа 5. Уплотнение 7 размещено между присоединптельным элементом и конической поверхностью выступа. Между кольцом б и выступом 5 расположено металлическое гофрированное кольцо 8, используемое для компенсации малых отклонений от плоскости опорной поверхности. Три

5 крепежных элемента 3 закреплены на стальном кольце 9 со щелями. Между кольцом 9 и выступом 5 предусмотрена прокладка 10. Кольцо 6 выполнено с резьбой, что позволяет компенсировать неточности монтажа.

10 После соединения присоединительного элемента с корпусом в коническое отверстие при помощи гайки 11, накрест просверленной, вводится уплотнение 7.

В предлагаемой конструкции присоедини15 тельный элемент соединен с корпусом прямой силовой связью, в результате чего уплотнения, которым герметизируется устройство, не используется как несущая конструкция. Уплотнение выполнено конусообразным, причем ко20 .нусность в уплотнении меньше, чем конусность в корпусе.

Формула нзоб ретенпя

Кабельное оконечное устройство, например, для газонаполненного кабеля, содержащее корпус с кольцевым, имеющим коническую боковую поверхность выступом, уплотнение, кре30 пежные элементы и соединенную с выступом

503331

Составитель Л. Карцева

Тскрсд T. Курилко

Редактор А. Пейсоиенко

Корректоры: В. Петрова и О. Данишева

Заказ 704/15 Изд. № 1091 Тираж 882 Г!одн нсн о

ЦНИИПИ Государственного комитета Совета Министров СССР но делам изобретений и открь1тнй

118035, Москва, )I(-55, Раушскан наб., д. 4 5

Типография, нр. Сапунова, 2 корпуса через указанные элементы нажимную пластину с закрепленным в исй присоединительным электропроводящим элементом, о тлич аю1цеес я тем, что, с цслью повышения эксплуатационной надежности, оно снабжено закрепленным на присоединительном элементе кольцом, на которое опирается торцовая поверхность выступа, а его коническая повс рхность обращена к присосдииительиому элементу, причем уплотнение расположсио в зазоре

5 между выступом и присоединитсльным элементом.
