Однофазный электродвигатель с расщепленными полюсами
Иллюстрации
Реферат
я;в!"„ъ „т,,i
О n+X À"Éé Е

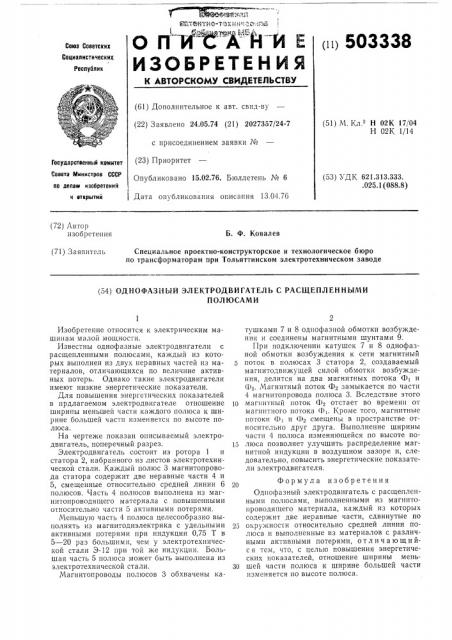

ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (и) 503338
Cows Советских
Социалистических
Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 24.05.74 (21) 2027357/24-7 с присоединением заявки № (23) Приоритет
Опубликовано 15.02.76. Бюллетень № 6
Дата опубликования описания 13.04.76 (51) М, Кл Н 02К 17/04
Н 02К 1/14
Государственный комитет
Совета Министров СССР по делам изобретений и открытии (53) УДК 621.313,333. . 025. 1 (088.8) (72) Автор изобретения
Б. Ф. Ковалев (71) Заявитель
Специальное проектно-конструкторское и технологическое бюро по трансформаторам при Тольяттинском электротехническом заводе (54) ОДНОФАЗНЫЙ ЭЛЕКТРОДВИГАТЕЛЬ С РАСЩЕПЛЕННЫМИ
ПОЛЮСАМИ
Изобретение относится к электрическим машинам малой мощности.
Известны однофазные электродвигатели с расщепленными полюсами, каждый из которых выполнен из двух неравных частей из материалов, отличающихся по величине активных потерь. Однако такие электродвигатели имеют низкие энергетические показатели.
Для повышения энергетических показателей в прдлагаемом электродвигателе отношение ширины меньшей части каждого полюса к ширине большей части изменяется по высоте полюса.
На чертеже показан описываемый электродвигатель, пОперечный разрез.
Электродвигатель состоит из ротора 1 и статора 2, набранного из листов электротехнической стали. Каждый полюс 3 магнитопровода статора содержит две неравные части 4 и
5, смещенные относительно средней линии 6 полюсов. Часть 4 полюсов выполнена из магнитопроводящего материала с повышенными относительно части 5 активными потерями, Меньшую часть 4 полюса целесообразно выполнять из магнитодиэлектрика с удельными активными потерями при индукции 0,75 Т в
5 — 20 раз большими, чем у электротехнической стали Э-12 при той же индукции. Большая часть 5 полюса может быть выполнена из электротехнической стали.
Магнитопроводы полюсов 3 обхвачены катушками 7 и 8 одпофазной обмотки возбуждения и соединены магнитными шунтами 9.
При подключении катушек 7 и 8 однофазной обмотки возбуждения к сети магнитный поток в полюсах 3 статора 2, создаваемый магнитодвижущей силой обмотки возбуждения, делится на два магнитных потока Ф1 и
Ф . Магнитный поток Ф замыкается по части
4 магнитопровода полюса 3. Вследствие этого
10 магнитный поток Ф2 отстает во времени от магнитного потока Фь Кроме того, магнитные потоки Ф, и т1 з смещены в пространстве относительно друг друга. Выполнение ширины части 4 полюса изменяющейся по высоте по15 люса позволяет улучшить распределение магнитной индукции в воздушном зазоре и, следовательно, повысить энергетические показатели электродвигателя.
Формула изобретения
Одпофазный электродвигатель с расщепленными полюса ми, выполненными из магнитопроводящего материала, каждый из которых содержит две неравные части, сдвинутые по
25 окружности относительно средней линии IIOлюса и выполненные из материалов с различными активными потерями, о т л и ч а ю щ и йс я тем, что, с целью повышения энергетических показателей, отношение ширины мень30 шей части полюса к ширине большей части изменяется по высоте полюса, 503338
