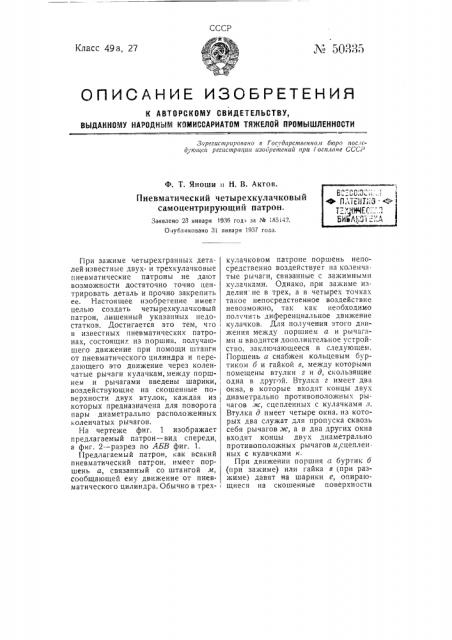

Пневматический четырехкулачковый самоцентрирующи л патрон.

Заявлено 23 января 1936 год:i за и 185142.

О ублнковано 31 января 1937 года.

При зажиме четырехгранных деталей известные двух- и трехкулачковые пневматические патроны не дают возможности достаточно точно центрировать деталь и прочно закрепить ее. Настоящее изобретение имеет целью создать четырехкулачковый патрон, лишенный указанных недостатков. Достигается это тем, что в известных пневматических патронах, состоящих из поршня, получающего движение при помощи штанги от пневматического цилиндра и передающего это движение через коленчатые рычаги кулачкам, между поршнем и рычагами введены шарики, воздействующие на скошенные поверхности двух втулок, каждая из которых предназначена для поворота пары диаметрально расположенных коленчатых рычагов.

На чертеже фиг. 1 изображает предлагаемый патрон — вид спереди, а фиг. 2 — разрез по АБВ фиг. 1.

Предлагаемый патрон, как всякий пневматический патрон, имее" поршень а, связанный со штангой м, сообщающей ему движение от пневматического цилиндра. Обычно в трехкулачковом патроне поршень непосредственно воздействует на коленчатые рычаги, связанные с зажимными кулачками. Однако, при зажиме изделия не в трех, а в четырех точках такое непосредственное воздействие невозможно, так как необходимо пол чить диференциальное движение кулачков. Для получения этого движения между поршнем а и рычагами и вводится дополнительное устройство, заключающееся в следующем.

Поршень а снабжен кольцевым буртиком б и гайкой в, между которыми помещены втулки г и д, скользящие одна в другой, Втулка г имеет два ! окна, в которые входят концы двух ! диаметрально противоположных pblчагов ж, сцепленных с кулачками э.

Втулка д имеет четыре окна, из которых два служат для пропуска сквозь себя рычагов ж, а в два других окна входят концы двух диаметрально противоположных рычагов и,сцеплен. ных с кулачками к.

При движении поршня а буртик б (при зажиме) или гайка 8 (при разжиме) давят на шарики е, опирающиеся на скошенные поверхности

Предмет изобретения втулок z иH д,, к оoтTо0р 1ыtе, скользя в корпусе л, вращают рычаги ж и и до, момента встречи двух любых противо- Пневматический четырехкулачкоположных кулачков с телом дет;1ли. вый самоцентрирующий патрон с приВтулка, связанная с этими рычагами, останавливается, и перемещение второй втулки до момента встречи связанных с ней кулачков с деталью происходит за счет перемещения шариков е.

После соприкосновения ьсех четырех кулачков происходит зажим детали. менением коленчатых рычагов для передачи движения кулачкам от штанги, отлича:ощийся применением шариков е, предназначенных для воздействия на скошенные поверхности втулок г и д, каждая из которых служит для поворота пары диаметрально расположенных рычаговииж.
