Реферат

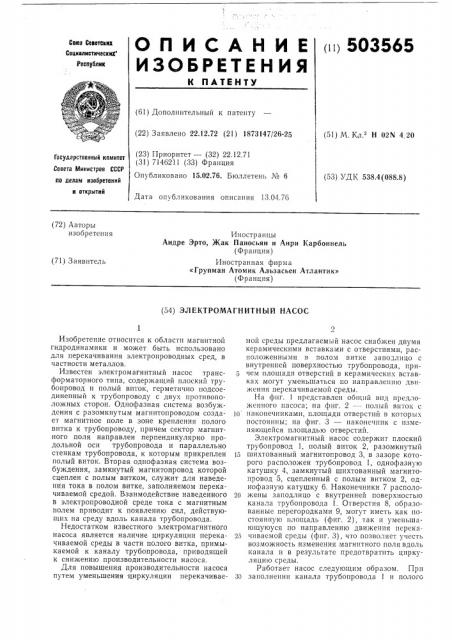

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ (») 503565

Сова Советских

СоциалистическиХ

Республик (61) Дополнительный к патенту (22) Заявлено 22.12.72 (21) 1873147/26-25 (51) М Кя а Н 02N 4,20 (23) Приоритет — (32) 22.12.71 (31) 7146211 (33) Франция

Опубликовано 15.02.76. Бюллетень № 6

Государственный комитет

Совета Министров СССР (53) УДК 538.4(088.8) по делам изобретений и открытий

Дата опубликования описания 13.04.76 (72) Авторы изобретения

Иностранцы

Андре Эрто, Жак Паносьян и Анри Карбоннель (Франция) Иностранная фирма

«Групман Атомик Альзасьен Атлантик» (Франция) (71) Заявитель (54) ЭЛ ЕКТРОМАГН ИТН Ъ1Й НАСОС

Изобретение относится к области магнитной гидродинамики и может быть использовано для перекачивания электропроводных сред, в частности металлов.

Известен электромагнитный насос трансформаторного типа, содержащий плоский трубопровод и полый виток, герметично подсоединенный к трубопроводу с двух противоположных сторон. Однофазная система возбуждения с разомкнутым магнитопроводом создает магнитное поле в зоне крепления полого витка к трубопроводу, причем сектор магнитного поля направлен перпендикулярно продольной оси трубопровода и параллельно стенкам трубопровода, к которым прикреплен полый виток. Вторая однофазная система возбуждения, замкнутый магнитопровод которой сцеплен с полым витком, служит для наведения тока в полом витке, заполняемом перекачиваемой средой. Взаимодействие наведенного в электропроводной среде тока с магнитным полем приводит к появлению сил, действующих на среду вдоль канала трубопровода.

Недостатком известного электромагнитного насоса является наличие циркуляции перекачиваемой среды в части полого витка, примыкаемой к каналу трубопровода, приводящей к снижению производительности насоса.

Для повышения производительности насоса путем уменьшения циркуляции перекачиваемой среды предлагаемый насос снабжен двумя керамическими вставками с отверстиями, расположенными в полом витке заподлицо с внутренней поверхностью трубопровода, причем площади отверстий в керамических вставках могут уменьшаться по направлению движения перекачиваемой среды.

На фиг. 1 представлен общий вид предложенного насоса; на фиг. 2 — полый виток с

10 наконечниками, площади отверстий в которых постоянны; на фиг. 3 — наконечник с изменяющейся площадью отверстий.

Электромагнитный насос содержит плоский трубопровод 1, полый виток 2, разомкнутый

15 шихтованный магнитопровод 3, в зазоре которого расположен трубопровод 1, однофазную катушку 4, замкнутый шихтованный магнитопровод 5, сцепленный с полым витком 2, однофазную катушку 6. Наконечники 7 располо20 жены заподлицо с внутренней поверхностью канала трубопровода 1. Отверстия 8, образованные перегородками 9, могут иметь как постоянную площадь (фиг. 2), так и уменьшающуюуся по направлению движения псрека25 чиваемой среды (фиг. 3), что позволяет учесть возможность изменения магнитного поля вдоль канала и в результате предотвратить циркуляцию среды.

Работает насос следующим образом. Прп

30 заполнении канала трубопровода 1 и полого з витка 2 с е р дой, например жидким металлом и включении катушек 4 и 6 в о

7 среде наводятся электрические поля, направленные взаимн е и магнитные перпендику"яр ъемные силы, равные векто нитного потока " . а т опровода, создавая иапо . Наличи 5 . т ример, из керамического мате у. еньшает циркуляцию мет .. атериала талла в пОлых витвследствие чего про пзводительност соса повышается. льность наФормула изобретения

1 . Электромагнитный насос т анс о, содержащий плоский трубопровод

503565

4 разомкнутую магнитную систем ля для создатруоопровода магнитного поля полый виток ге . рметично соединенный с т

5 ного поля, замкн . ания в нем бопроводом в месте созд магнитзамкнутую магнитную систем магнитопровод которой сцеплен с

У тлича ющийся тем, что, с целью повышения производительно " сти насоса п .тем уменьшения ци ж л утем

1( ркуляции перекачиваемой срез ды, он снабжен в . д умя керамическими вставками с отве стиями и, расположенными в полом витке заподлицо с вн тру опровода.

«утреннеи поверхностью с

2. Насос по п. 1, отличающийся тем

5 что отве стия в ке

M иены с рамических вставках выпо.юли авлени уменьшающимися площад ями по наравлению движения перекачиваем ои среды.
