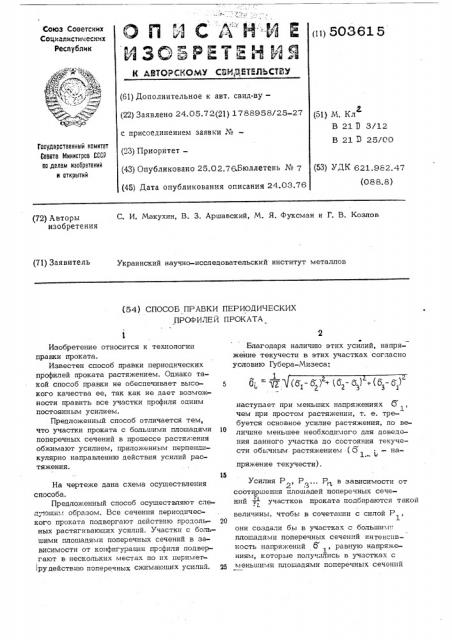

О Л f С «3 H =-N Е

H3GSPÅTÅÈ ИЯ (») 50361 5

Союз Советских

Соцмалкстимескях

Республик

К АВТОРСКОМУ СВН,ЦЕТБДЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 24.05.72(21) 1788958/25-27 с присоединением заявки ¹â€” (23) Приоритет— (43) Опубликовано 25.02.76,Бюллетень № 7 (45) Дата опубликования описания 24.03.76 (51) М. Кл

Е

В 21 Э 3/12

В 21 3 25/00

Государственный комитет

Сааатв Министров СССР па делам изобретений и открытий (53) УЛК 6 21. g 82. 47 (088.8) С. И, Макухин, В. 3. Аршавский, М. Я. Фуксман и Г. В. Козлов (72) Авторы изобретения (71) Заявитель

Украинский научно-исследовательский институт металлов (54) СПОСОБ ПРАВКИ ПЕРИОДИЧЕСКИХ

ПРОФИЛЕЙ ПРОКАТА

Изобретение относится к технологии правки проката.

Известен способ правки периодических профилей проката растяжением. Однако такой способ правки не обеспечивает высокого качества ее, так как не дает возможности править все участки профиля одним постоянным усилием.

Предложенный способ отличается тем, что участки проката с большими площадями поперечных сечений в процессе растяжения обжимают усилием, приложенным перпендикулярно направлению действия усилий растяжения.

На чертеже дана схема осуществления способа.

Предложенный способ осуществляют слеg"„îøê... образом, Все сечения периодического проката подвергают действию продольных растягиваюших усилий, Участки с большими плошадями поперечных сечений в зависимости от конфигурации профиля подвергают в нескольких местах по х перимет(ру действию поперечных сжимающих усилий.

Ф

Благодаря наличию этих усилий, напряжение текучести в этих участках согласно условию Губера-Мизеса: наступает при меньших напряжениях 6

1 чем при простом растяжении, т. е. требуется основное усилие растяжения, по ве10 личине меньшее необходимого для доведения данного участка до состоячия текучести обычным растяжением . (б — на1... Ь пряжение текучести), 15

Усилия P, P ... Р„в зависимости от

2 3 " соотношения площадей поперечных сечеFi ний -г;- участков проката подбираются такой величины, чтобы в сочетании с силой P

1 они создали бы в участках с большим. плошадямп поперечных сечений интенсивность напряжений б, равную напряжениям, которые получились в участках с меньшими плошадями поперечных сечений

20, 50

Составитель Н. Черннлевская

Техред М. Ликович Корректор Т. КравченкоРедактор Т. Шагова

Тираж 1067 Подписное

Заказ 80

ЫНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г, Ужгород, ул. Гагарина, 101 под воздействием растягцвающей силы Р„.1 !

При этом силы P и Р меньшие, чем сила P

Операцию правки осуществляют следующим образом: профиль периодического проката 1 зажимают в головках 2 растяжной машины без натяжения, затем к участкам с большими площадями поперечных сечений прикладывают поперечные сжимающие усилия P и Р>, и одновременно весь профичь подвергают растяжению под действием силы P . Вследствие такого приложения сил

15 профиль одинаково правится на всех участках.

Предлагаемый способ может быть реалпзоваи на участках отделки станов периодической прокатки..Ф ормула изобретения

Способ правки периодических профилей проката растяжением, о т л и ч а ю щ и йс я тем, что, с целью повышения качества правки за счет обеспечения правки всех участков профиля одним постоянным усилием, участки проката с большими площадями поперечных сечений в процессе растяжения обжимают усилием, приложенным перпендикулярно направлению действия усилия растяжения.
