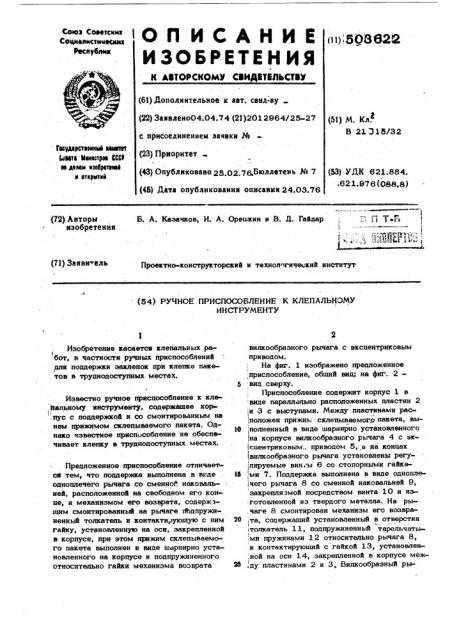

O П M C A Н И Е,sosmc

ИЗОБРЕТЕНИЯ

Союз Соеетскик

Социалистических расяублми

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт, свид-ву (22) Заявлено04.04.74 (2))2012964/2S-27 (51) М. Кл.

В 23. 31Ы32 с присоединением заявки ¹

{23) Приоритет

Гасудврстееннвй ккиктет

Ьавата Мкнкстрфв СССР ке деми изабраткикй и еткритий (43) Опубликовано 25.02,76,Бюллетень № 7 (53) УДК 621.884, 62 1.97 6 (088.8) (4б) Дата опубликования описания 24.03.76 (72) Авторы изобретения

Б, А. Казачков, И. А. Орешкин и В. Q.. Гайдар (71) Заявитель

Проектно-конструкторский и технол гическнй институт (54) РУЧНОЕ ПРИСПОСОБЛЕНИЕ К КЛЕПАЛЬНОМУ

ИНСТРУМЕНТУ

Изобретение касаетси клепальных ра1 бот, в частнос.ти ручных приспособлений дли поддержки заклепок при клепке пакетов в труднодоступных местах.

Известно ручное приспособление к клейальному инструменту, содержашее кор .пус с поддержкой и со смонтированным на нем прижимом склепываемого пакета. Однако чзвестиое приспособление не обеспе.чивает клепку в труднодоступных местах.

Предложенное приспособление отличаетсй тем, что поддержка выполнена в виде одноплечего рычага со сменной наковальней, расположенной на свободном его конде, и механизмом его возврата, содермл.щим смонтированный на рычаге гВдпружиненный толкатель и контактируюшую с ним гайку, установленную на оси, закрепленной в корпусе, при этом прижим склепываемого пакета выполнен в виде шарнирно установленного на корпусе и подпружиненного относительно гайки механизма возврата вилкообразного рычага с экспентриковым приводом.

На фнг. 1 изображено предложенное ,приспособление, общий вид; на фиг. 25 вид сверху, Приспособление содержит корпус 1 в виде параллельно расположенных пластин 2

;и 3 с выступами. Между пластинами рас, положен прижиь склепываемого пакета, выlO:;ïîëíeííûé в виде шарнирно установленного на корпусе вилкообраэного рычага 4 с эк1снентриковым приводом 8,;а на концах

L вилкообразного рычага установлены регу, .лируемые вингы 6 со стопорными гайкаl5,, ми 7. Поддержка выполнена в виде однопле чего рычага 8 со сменной наковальней 9, эакреплнзмой посредством винта 10 и из:готовленной нз твердого металла, На рычаге 8 смонтирован механизм его воэвра20;та, содержащий установленный в отверстии

1 толкатель 1 1, подпружиненный тарельчаты,ми пружинами 12 относительно рычага 8, н контактирующий с гайкой 13, установлен,ной на осн 14, закрепленной в корпусе меж.ду пластинами 2 и З„Вилкообраэный ры503622

Э

j -4 прижима подпружииеи, пружиной 15 относительно гайки 13.

1. Ручное приспособление к клепальному инструмен;у, содержащее корпус с поддержкой и со смонтированным на нем npud жимом склепываемого пакета, о т л и ч а— ю щ е е с я тем, что, с целью обеспечения клепки в труднодоступных местах, и повыщения производительности, поддержка выполнена в виде одчоплечего рычага со сменной наковальней, расположеннсd на свободном его конце, и механизмом его возврата, содержащим смонтированный на рычаге подпружиненньй толкатель 1 контактирующую с ним гайку, установленную на оси, закрепленной в корпусе.

2. Приспособление по п., о т л и— ч а ю щ е е с я тем, что прижим склепываемого пакета выполнен в виде шарнирно установленного на корпусе внлкообразного рычага с ексцентрнковым приводом, подпружиненного относительно гайки механизма возврата.

Приспособление устанавливают с .упором в кромку склепываемых листов так, чтобы наковальня 9 упиралась в го,;оысу заклепки, поддерживая ее, а,выступы пластин 2 и 3, с одной стороны, пакета и регулировочные винты 6 вилкообраэного рычага 4, с другой стороны, пакета находились по бокам заклепки. Поворотом эксцентрика 8 за рукоятку 16 вилкообраэный рычаг 4 прижима винтами. 6 прижимает пакет к выступам пластин 2 и 3. При етом наковальня ;,8 утаплнвается, поворачивая рычаг ф,. вокруг оси, сжимая т рельч.тые пружины 12;

Удар клепального устройства или инструмента (не показан) через заклепку передается на на4 йальию 9, которая, отскакивая, через рычаг В сжимает тарельчмтье пружины 12. Последние возвращают рычаг

8 с наковальней 9 в исходное положение.

Формула изобретения

503622
