Зажим для подвески контактного провода

Зажим для подвески контактного провода

Иллюстрации

Показать все

Реферат

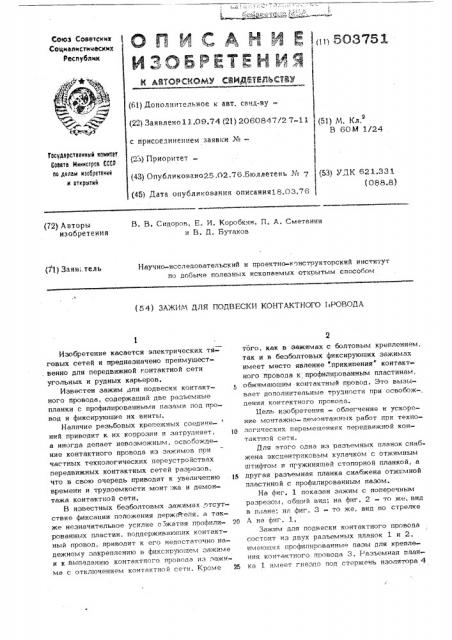

Союз Соеетсмин фе

Социалистических 375 jL

Ã1 КCАЧИЕ бО

ИЗОБРЕТЕН МЯ

М АВТОРСКОМУ СВИДН ЕЛЬС7ВМ (6l) Дополнительное к авт. свид-эу = (22) Заявлено11.09.74 (21) 2060847/2 7-11 (Я)) у . Кл.

В 60М 1/24 с присоелинением заявки И—

Государственный наммет

Савета Ииннсграе СССР ра делам нзабретеннй и аткрытнй (2,5) Приоритет (43) Опубликовано25.02.76.Бюллетень % 7 (45) Дата опубликования описаиия18.03.76 (ЬЗ У 1К 621.331 (088.8) (72) Авторы изобретения

В. В, Сидоров, E. И. Коробкин, П. P., Сметанин и В, Д. Бутаков

{7 1) Заяв;.тель

Научно-исследовательский и проектно-конструкторский институт по добыче полезных ископаемых открытым способом (54) ЗАЖИМ ДЛЯ ПОДВЕСКИ КОНТАКТНОГО 1гРОВОДА

Изобретение касается электрических тяговых сетей и предназначено преимушественно для передвижной контактной сети угольных и рудных карьеров.

Известен зажим для подвески контактного провода, содержаший две разъемные планки с профилированными пазами под провод и фиксирующие их винты.

Наличие резьбовых крепежных соедине- ний приводит к их коррозии и затрудняет, Я а иногда делает невозможным, освобождение контактного провода из зажимов при частных технологических переустройствах передвижных контактных сетей разрезов, что в свою очередь приводит к увеличению тб времени и трудоемкости монт;жв и демонтажа конт-актной сети.

В известных безболтовых зажимах отсутствие фиксации положения держа геля, а также незначительное усилие отжатия поофили- 20 рованных пластин, поддерживающих контактный провод, приводит к его недостаточно надежному закреплению в фиксируюгдем зажиме и к.выпаданию контактного гтровода из зажима с отключением контактной сети. Кроме 25 того, квк в зажимах с болтовым креплением, так и B безболтовых фиксирующих зажимах имеет место явление ",прикипения" контактного провода к профилированным пластинам, обжимаюшим контактный поовод. Это вызывает дополнительные трудности при освобож-, дении контактного провода.

Цель изобретения - облегчение и ускорение монтажно- демонтажных работ при технологических геремешениях передвижной контактной сети, Для зтого одна из разъемных планок снабжена эксцентриковьгм кулачком с отжимным штифтом и пружиняцгей стопорной планкой, а другая разъемная планка снабжена отжкмной пластиной с профилированным пазом.

На фиг. 1 показан зажим с поперечным разрезом, общий вид; на фиг. 2 - то же, вид в плане;. на фиг. 3 - то же, вид по стрелке

А на фиг. 1.

Зажим для подвески контактного поовода состоит из двух разъемных планок 1 и 2, имеющих профилированные пазы для крепления контактного провода 3. Разъемная планка 1 имеет гнездо под стержень изолятора 4

503751 проущкку I которой установлен эксцентркковый кулачок 5. Ось эксцентрикового кулачка 5 имеет выступ, выполненный, например

s виде шестигранника, двв параллельные грани которого входят в профильное отверстие 5 пружинящей стороной планки 6 и закрепленной ка разъемной планкв 1 с помощью винта 7. От . От произвольного дроворота в горизонтальной плоскости пружинящая планка 6 стопорится при помощи паза охвв хввтыввюшего 1в стержень изолятора 4.

К разъемной планке 2 с помощью фиксирующих винтов 8 крепится отжимиая пластина с пр "илированным пазом. по одной иэ сто н кото ро которого скользит отжимной t5 штифт 10 фт, установленный.на нижней плоскости эксцентрнкового кулачка 5 .

Устройство работает следующим образом.

Перед монтажом контактного провода 3 эксцентриковый кулачок.5 устанавливается в д) положешРе Р, при котором обе разъемные а планки создают свободный зазор для уст— ковки кснтвктного провода 3 в профнлированные пазы разъемных планок 1 2 П и . ри монтаже контактного провода 3 последний уствкввливается в профилированные пазы разъемных планок 1 и 2, в затем рукой или с помощью вспомогательного инструмента или механизма приподнимается пружинящая стопорнвя планка 6 до тех пор, пока онв не:Й выйдет иэ соединения с шестигрвнпор, пока ным выступом оси эксцентрикового кулачка 5.

Затем, поворачивая эксцентриковый кулачок 5 ло часовой стрелке (см. фиг. 3) до тех пор, пока выступ эксцентрикового кулачка 5 не займет положение 1, при котором профильное отверстие лружиияшей стопорной планки 6 охватит две параллельные грани шестигранного выступа оси эксценгрикового кулачка 5 и тем семым пружинящая стопорная планка 6 зафиксирует полож< ние разъемных планок 1 и 2 в обжатом состоянии.

Для демонтажа контактного провода 3 необходкмо рукой нли с помошыэ вспомогательного нкструмента клк механизма приподнять пружинящую стопорную планку 6 до выхода ее из соединения с шестигранным выстулом эксцентрккового кулачка 5 и, поворачивая выступ эксцектрикового кулачка 5 против часовой стрелки. до положения ц

Прн этом между разъемкыми планками 1 и

2 образуется зазор больше ширины контактного провода 3; последнкй выпадает иэ щюфилированных пазов разъемных планок 1 н

2. В случае "прикипвння контактного npoBoll& 3 к профилированным пвзвм разъе мных планок 1 к 2, при повороте эксцентрикового кулачка " против часовой стрелки (положение Й ) отжимной штифт 10, установленный нв нижней плоскости эксцентрикового кулачка 5, скользя ло одной из сторон профильного паза отжимной пластины 9, рвэьединит разъемные планки 1 и 2 от контактного провода 3, От разъединения разъемных планок 1 и

2 относительно друг друга предохраняют винты 8 по которым, как по направляющим, перемещается разъемная планка 1 при сжиме и рвзжиме разъемными планками 1 и 2 контактного провода 3.

Формула изобретения

Зажим для подвески контактного провода, содержащий две разъемные планки с профилированпыми пазами под провод и фиксирующие их винты, о т л и ч в ю ш и йс я тем, что, с целью рбеслечения и ускорения монтажных работ, одна из разъемных планок снабжена эксцентриковым кулачком с отжимным штифтом и пружинящей стопорной планкой, в другая разъемная планка снабжена, отжимной пластиной с профилированным пазом.

503751

Тираж 926 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

113035, Москва, Ж 35, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул. Гагарина, IO1

Редактор Н. Козлова

Заказ, 71

СоставительВ. Кучумов

Техред А. ДемьяноваКорректор А. Гусева:
