Реферат

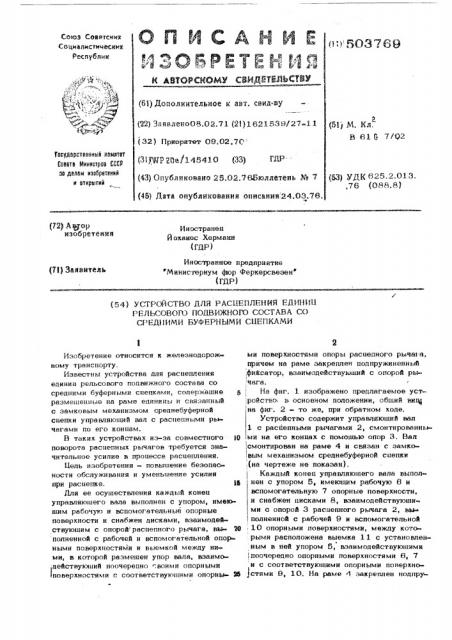

О И C А Н И Е д;, чт тэ 769

- -" ОГРЕТР -" :1 <

{Я) Дополнительное к авт. твид-ву

{22) Заивлено0В.02.71 {2 ) 1621539/27-1 1 (32) Приоритет ОЕ.О2.70

{З МР Ивй 45410 (З) rap . (< ) (т ублнковано 25.02.7Язюллетеиь Мн 7 (51) M. Кл.

В 61 5 7/g2

Гкуднретннннь|й нпмнтнт й|нтн йнннстрси С35р м днми ниорнтнннй н ятнрытнй, (45) Дата опубликования опнсаиия24.03.76.

Иностранец

Йохаиес Хермаии (гд») HHocTpBBHoe предприятие

"Министериум фор Феркерсвезен" (где ) (71) Заявитель (54) УСТРСЙСГВО ДЛЯ РАСПЕПЛЕНИЯ ЕДИНИП

ГЕЛЬСОВОГО ПОДВИЖНОГО СОСТАВА СО

СРЕД) t ИМ И БУФ Е РН ЫМ И СИЕ П КАХИ

Изобретение относится к железнодорожному транспорту.

Известны устройства для расцепления единиц рельсового подвижного состава со средним и 6уферн ыми с цепк а ми, с одер жащи е размещенные на раме единицы и связанный с замковым механизмом среднебуферной сцепки управляющий вал с расцепными рььчасами по его концам.

В таких устройствах из-эа совместного тО поворота расцепных рычагов требуется значительное усилие в процессе расцепления, Пель изобретения — повышение безопасности обслуживания и уменьшение усилия при расцепке. 35 для ее осуществления каждый конец управляющего вала выполнен с упором, име ьшим рабочую и вспомогательные опорные поверхности и снабжен дисками, взаимодействующим с опорой расцепного рычага, вы- N полненной с рабочей н вспомогательной опорными поверхностями и выемкой между ними, в которой размещен упор вала, взаимодействующий поочередно воими опорными поверхностями с соответствующими опорны- Яб ми поверхностями опоры расцепного рычат а, причем на раме закреплен подпружиненный ,фиксатор, взаимодействующий с опорой ры1, ч ага, Иа фиг. 1 изображено предлагаемое уст, ройство, и основном положении, общий вид ) на фиг. 2 - то же, при обратном ходе.

Устройство содержит управляющий вал

1 с расцепными рычагами 2, смонтированны ми на его концах с помощью опор 3. Вал

;смонтирован на раме 4 и связан с замко вым механизмом среднебуферной сцепки

/ ,(на чертеже не показан), ) Каждый конец управляющего вала выпол нен о упором 5, имеющим рабочую 8 и вспомогательную 7 опорные поверхности, и снабжен дисками 8, взаимодействуюшнми с опорой 3 расиепного рычага 2, вы, полненной с рабочей 9 и вспомогательной

: 10 опорными поверхностями, между которыми расположена выемка 11 с установленным в ней упором 5, взаимодействующими поочередно опорными поверхностями 6, 7

1 и с соответствующими опорными поверхностями О, 10. На раме 3 закреплен нодпру503769

4 жиненный фиксатор 12, взаимодействующий 1 + Ltt 1 сбрасывает рычаг 2 эа счет его с опорой расдепиого рычага 2,, собственного веса в исходное положение„

Работает устройство следукхпим образом, При повороте рычага 2 вместе с ним и поворачивается и вал 1, осуществляя расдепление единиа со средними буферными сцепх им и, Р ычаг на противоположной стороне 59lfQ отащси и исходном положении. !Щ

После расдепления рычаг 2 эа счет собственного веса отходит назад и дополниты ьно блокируется подпружиненным фиксатором 12. l5

Есин произошло ошибочное раснепление, то вал 3. рьчага 2 приводится в положение, соответствующее показанному на фиг.. 2, н обратимы проворачнваннем приводится в

Основное положение (см фиг. 1 ) ..

Таким обраэом, выемка 11 прилегает к валу 1 под действием собственного веса рычага 2, при этом кулачок 13 подходит к опорной поверхности упора 5 н только, досгнгнуи положения, изображенного на

Формула изобретения

Устройство для расцепления единиц рельсового подвижного состава со средними буферными сделками, содержащее размещенный на раме единипы и связанный с замковым механизмом . средиебуферной сдеп,ки управляющий вал с растленными рычага;ми, по его конпам, имеющими опоры, о тл и ч а ю щ е е с я тем, что, с пелью повышения безопасности обслуживания и уменьшении усилия при расиепке, управляю,щий вал выполнен с упором, имеющим рабочую н вспомогательные опорные поверхности и снабжен дисками, взаимодействующими с опорой расиепиого рычага, выполненной с рабочей и вспомогательной опорными поверхностями и выемкой между ними, е которой размещен упор вала, взаимодействующим поочередно своими опорными поверхностями с соответствующими опорными поверх« ностямн опоры распепного рычага, дричем на раме закреплен подпружинеппый фиксатор> Взаимодействующий с oltopoA рычаги.

503768

Заказ . 1 04

Тираж 683 Подписное

БНИИПИ Государ-твенного комитета Совета Министров СССР по делам изобретений и открытий

11S035, Москва, Ж-38, Раушскаи наб., д. 4/В

Филиал ППП Патент,г. Ужгород, ул. Гагарина,101

Составитель б. Левин

Редактор Е. Гончар Техреду М. Ликович Корректор И. Гоксич
