Реферат



У, ! I

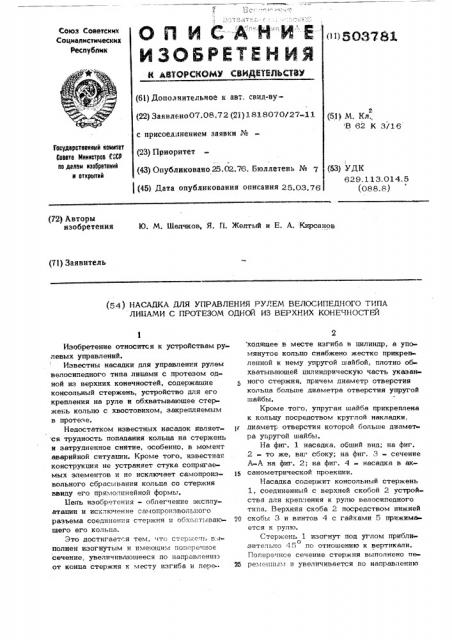

ОПЙCАИИЕ

ИЗОБРЕТЕЙ ИЯ

Союз Советских

Социалистическкх

Республик (61) Дополнительное к авт. свид-ву(22) Заявлено07.08.72 (2jl)1818070/27-11 с присоединением заявки № (23) Приоритет (43) Опубликовано Ю.02.76. Бюллетень № 7 (45) Дата опубликования описания 25.03.76 (51) M. Кл., В 62 К 3/16

Гооударотвенныв квинтет

6оввтв Инннотров ИСР по делам нзооретеннв и открытнв (53) УДК

629. 1 1 3. 01 4. 5 (088. 8) (72) Авторы изобретения

Ю. М. Шелков, Я, П. Желтый и E. А. Кирсанов (7l) Заявитель (54) НАСАДКА ДЛЯ УПРАВЛЕНИЯ РУЛЕМ ВЕЛОСИПЕДНОГО ТИПА

ЛИБАМИ С ПРОТЕЗОМ ОДНОЙ ИЗ ВЕРХНИХ КОНЕЧНОСТЕЙ

Изобретение относится к устройствам рулевых управлений.

Известны насадки для управления рулем велосипедного типа лицами с протезом одной из верхних конечностей, содержащие консольный стержень, устройство для его крепления на руле и обхватывающее стержень KQIlbUo с хвостовиком, закрепляемым в протезе.

Недостатком известных насадок являет ся трудность попадания кольца на стержень и затрудненное снятие, особенно, в момент аварийной ситуации. Кроме того, известная конструкция не устраняет стука сопрягаемых элементов и не исключает самопроизвольного сбрасывания кольце со стержня ввиду его прямолинейной формы.

11ель изобретения - облегчение эксплуатации и исключение самопроизвольного разъема соединения стержня и обхп,Tiсвающего его кольца.

3То достигается тем, что стерже Ih D:.iполнен изогнутым и имеющим поперечное сечение., увеличивающееся по направлению от конца стержня к месту изгиба и лере- ходящее в месте изгиба в цилиндр, а упомянутое кольцо снабжено жестко прикрепленной к нему упругой шайбой, плотно обхватывающей цилиндрическую часть указанного стержня, причем диаметр отверстия кольца больше диаметра отверстия упругой шайбы.

Кроме того, упругая шайба прикреплена к кольцу посредством круглой накладки, диаметр отверстия которой больше диаметра упругой шайбы.

На фиг. 1 насадка, общий вид; на фиг.

2 - то же, вир сбоку; на фиг. 3 - сечение

A-А на фиг. 2; на фиг. 4 - насадка в ак15 санометрической проекции.

Насадка содержит консольный стержень

1, соединенный с верхней скобой 2 устройства для крепления к рулю велосипедного типа. Верхняя скоба 2 посредством нижней

20 скобы 3 и винтов 4 с гайками 5 прижимается к рулю.

Стержень 1 изогнут под углом приблио зительно 45 по отношению к вертикали.

Поперечное сечение стержня выполнено пеЯ ременным и увеличивается по направлению

503781 от .онца стержня к месгу изгиба. От места изгиба до основания стержень имеет постоянное, например, цилиндрическое сечение.

Кольцо 6, обхватывающее стержень, снабжено жестко прикрепленным к нему хвостовиком 7, закрепляемым в протезе 8.

К кольцу 6 посредством круглой накладки

9 и заклепок 10 прикреплена упругая, например резиновая шайба 11, плотно обхватывающая цилиндрическую часть стержня 1.

Диаметр отверстий кольца 6 и накладки 9 несколько больше диаметра отверстия. шайбы 11.

Переменное поперечное сечение верхней части стержня 1 облегчает надевание и сбрасывание кольца 6 и соединенных с ним деталей благодаря значительной разнице в диаметре конца стержня и шайбы 11. Наличие плоской поверхности у верхней скобы 2 способствует устойчивости прилегания нижнего торца кольца 6.

Плотное соединение цилиндрической части стержня 1 и шайбы 11 обеспечивает их надежное соединение, упругость шайбы11 способствует смягчению толчков при езде по неровной дороге. Наличие зазоров между стержнем 1, кольцом 6 и накладкой 9 пре пятствует возникновению стука в соединении и в тоже время обеспечивает возможность наклона в определенных пределах плоскости кольца 6 относительно оси цилиндрической части стержня. Изогнутая форма стержня препятствует самопроизвольному разъему соединения при езде по неровной дороге.

Насадка может быть использована для управления как левой, так и правой протезированными конечностями.

Формула изобретения р 1. Насадка для управления рулем велосипедного типа лицами с протезом одной из верхних конечностей, сод ржащая консольный стержень, устройство для его крепле ния на руле и обхватывающее стержень кольц цо с хвостовиком, закрепляемым в протезе, отличающаяся тем, что, с це-лью облегчения эксплуатации и исключения самопроизвольного разъема соединения стержня и обхватывающего его кольца, стер2О жень выполнен изогнутым и имеющим переменное поперечное сечение, увеличивающееся по направлению от конца стержня к месту изгиба и переходящее в месте изгиба в цилиндр„а упомянутое кольцо снабжено

М жестко прикрепленной к нему упругой шайбой, плотно обхватывающей цилиндрическую часть указанного стержня, причем диаметр отверстия кольца больше диаметра отверстия упруг и шайбы.

Ю 2. Насадка по п. 1, о т л и ч а юш а я с я тем, что упругая шайба прикреплена к кольцу посредством круглой накладки, диаметр отверстия которой больше диаметра упругой шайбы.
